Она предназначена для выращивания овощей и рассады. Арки изготовляют из стальных водогазопровод-ных труб диаметром 25 мм. Длина трубы обычно стандартная и составляет 8 м. При изгибании трубы длиной 8 м в дугу получается арка, форма которой соответствует геометрически правильной полуокружности с радиусом 2,5 м. Монтируя арки на фундаменты, концы трубчатой арки разводят на длину 5,5 м. Эта величина и составляет ширину теплицы. Высота теплицы в самой верхней части (конек) составляет 2,3–2,4 м. Таким образом, арка имеет практически циркульную форму, что очень важно для обеспечения плотного прилегания пленки к конструкции теплицы и достижения достаточной ветроустойчивости пленочного покрытия.

Изгибание труб производится широко распространенным сантехническим инструментом – трубогибом. Перед изгибанием труб необходимо просверлить их сверлом диаметром 4 мм насквозь с шагом отверстий 300 мм. Просверленные отверстия должны находиться в одной плоскости. В дальнейшем в эти отверстия затягивается оцинкованная проволока диаметром 3 мм, которая поддерживает пленочные ограждения от провисания при неблагоприятных атмосферных условиях (осадки в виде дождя и снега, сильный ветер).

Изготовленные арки монтируются на фундаменты с помощью электросварки. Мы изготавливали фундаменты, используя железобетонные столбики сечением 120 × 120 мм и длиной 600–1000 мм (рис. 8). Устанавливаются столбики следующим образом: пробуривается ямка диаметром 400 мм или выкапывается вручную (350 × 350 мм). На дно ямки укладывается бетон толщиной 150 мм. На бетонную шапку устанавливается столбик, добавляется еще бетон толщиной 250 мм. После затвердения бетона оставшуюся часть ямки забрасывают землей и утрамбовывают.

Верх фундаментного столбика должен выступать над поверхностью почвосмеси в теплице не менее чем на 100 мм. Фундаменты устанавливаются точно по одной линии и на одинаковой высоте. Допускается установка фундаментов с уклоном по высоте, но при этом поверхность почвенного слоя в теплице должна соответствовать уклону фундаментов.

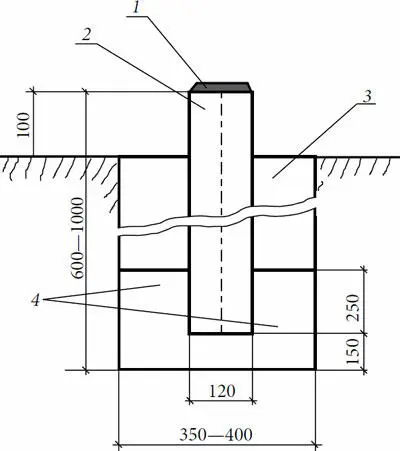

Рис. 8. Фундамент для теплицы: 1 – столбик; 2 – закладная деталь; 3 – утрамбованная земля; 4 – бетон

Изготовленные арки монтируются на фундаменты с помощью электросварки. Оптимальное расстояние между фундаментами в ряду – 2,4 м. Этот размер определяется шириной выпускаемой полиэтиленовой пленки.

Массовое распространение получила пленка с шириной рукава 1,5 м, разворот рукава – 3 м. Теплица накрывается отдельными 3-метровыми (по ширине) полотнами. Стыковка отдельных полотен проводится методом нахлеста, его ширина составляет в этом случае 600 мм. Середина нахлеста попадает на арку. При подтяжке полотна в ходе накрытия происходит хорошая герметизация теплицы вследствие утяжки пленки по трубе арки.

Монтаж металлоконструкций начинают с установки блока торцевых дуг. Блок торцевых дуг должен иметь крестообразные ветровые связи. Это металлический прут диаметром 16 мм или труба диаметром 25 мм, один конец которой крепится к коньковой части торцевой арки, другой – к месту крепления соседней арки с фундаментом. Вторая ветровая связь устанавливается перпендикулярно первой, т. е. закрепляется одним концом в месте соединения торцевой рамы с фундаментом, другим – в коньковой части соседней арки. В месте пересечения ветровых связей производится их электросварка.

Таких ветровых элементов устанавливается четыре: два на одном торцевом блоке и два – на противоположном. После этих операций устанавливают штатные арки. Соединение коньков арок производится стальной водо-газопроводной трубой, которая временно является местом выведения полива в теплице.

В ранее просверленные отверстия в трубах арок затягивается ограждающая оцинкованная проволока диаметром 3 мм, которая в растянутом положении фиксируется на торцевых арках. Изготавливаются и устанавливаются торцевые ворота с последующей обвязкой торцов. На этом монтаж металлоконструкций заканчивается.

Следующий этап – изготовление и установка деревянного бруса сечением 40 × 60 мм на каркасе теплицы. Длина отрезков бруса может быть различной, однако предпочтение следует отдавать длинномерным элементам. Брус устанавливают на высоте 1 м от фундамента на обе стороны теплицы. Его соединяют с арками шпильками через ранее просверленные отверстия. Отдельные отрезки бруса соединяют между собой деревянными накладками.

Теплицу накрывают отдельными полиэтиленовыми полотнищами шириной 3 м. Их крепят к установленным брусьям с помощью деревянной рейки 20 × 40 × 3000 мм и гвоздей. После накрытия верхней части теплицы производят накрытие нижней части (от бруса до земли). В этом случае берут целое по всей длине теплицы полотнище. Один его край прибивают с помощью дранки и гвоздей к деревянному брусу, второй присыпают грунтом или песком.

При выращивании овощей и рассады в холодную погоду, а огурца в течение всего периода теплицу вентилируют, раздвигая полотна в местах стыка и фиксируя отверстия деревянными палочками. Для закаливания рассады и вентиляции теплиц в летнее время при выращивании помидора теплицы вентилируют, открывая боковые полотнища с одной или двух сторон.

При небольшой длине теплицы эффективна торцевая вентиляция, размеры которой можно регулировать с помощью дополнительного фартука.

Арочную теплицу можно изготовить из полимерных труб. Удобно использовать водопроводные пластиковые трубы, так как их можно гнуть, разогревая паром, и использовать комплект деталей, предназначенных для изготовления водопровода.

В случае создания самостоятельного варианта помните об обеспечении необходимого микроклимата выращиваемым культурам и надежности пленочного покрытия. Арочная форма кровли нашла применение в целом ряде индивидуальных и типовых проектов пленочных расса-доовощных теплиц заводского изготовления, предназначенных для механизированного выращивания рассады, а также овощных культур. Эти теплицы мы испытывали на полигоне.

Из индивидуальных проектов для выращивания рассады более всего пригодна теплица Центрального института механизации животноводства (ЦИМЭЖ, сейчас – Институт механизации животноводства Украинской академии аграрных наук, ИМЖ УААН), переоборудованная в УНИИОБ, и трехзвенная балочно-арочная теплица совхоза «Минская овощная фабрика» с открывающимися торцами и боковой вентиляцией.

Площадь теплицы конструкции ЦИМЭЖ – 1000 м², ширина – 6,8 м, длина – 154 м, высота – 2,7 м (рис. 9). Каркас изготовлен из прутковых ферм-арок (диаметр прутьев – 14 и 18 мм) полуэллиптической формы, установленных на бетонных столбиках на расстоянии 2,8 м. К фермам по всему периметру изнутри теплицы через 30–50 см крепится оцинкованная проволока диаметром 2,5 мм. Пленочное укрытие выполняется из отдельных полотнищ полиэтиленовой пленки шириной 3,2 м (ширина полотнища должна быть на 40 см больше расстояния между фермами). На расстоянии 0,6–0,8 м от концов пленка крепится в зажимах из трех деревянных планок. При монтаже она накладывается внахлест с перекрытием 40 см. На каждом пролете между фермами полотнища с помощью зажимов притягиваются к каркасу и скобой закрепляются у грунта к фермам на гребенке. Возможна подтяжка полотнища при ослабевании натяжения во время эксплуатации. Вентилируют эти теплицы в первый период эксплуатации с помощью верхних фрамуг, потом снимают отдельные полотнища пленки.
