Рис. 1. Варианты проектов московских фирм

Таким образом, вы без завоза грунта получите дополнительную площадку наверху и помещение, которое подойдет для любых целей. Это может быть баня, сушилка, кладовая, подсобное помещение, теплица или зимний сад.

Дом на холме может быть дополнен деком, или террасой с навесом.

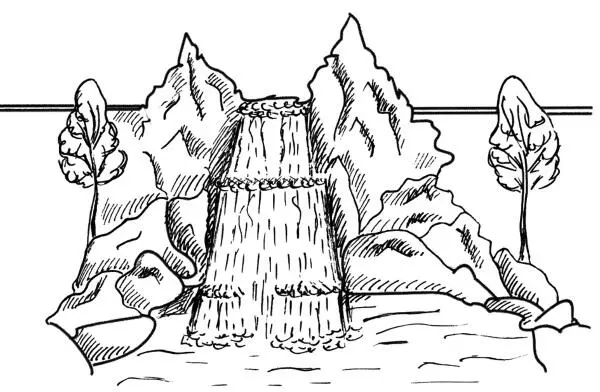

Склон можно оформить натуральным камнем, устроить водопад или каскад.

Обычно же территорию участка просто разделяют на террасы, расположенные на разных уровнях. На границе между ними при небольшом уклоне делают откос, а при большом – строят подпорную стенку из бревен, кирпича, бетона (железобетона) или декоративную стенку из камней.

Подпорные стенки строятся для крепления крутых склонов и сопряжения одного участка с другим при наличии перепадов рельефа. Чаще всего они устраиваются на склонах, где предусматриваются площадка и лестницы по границам объекта с прилегающими улицами.

Подпорные стенки должны четко организовать пространство, определить границу композиционных участков, завершить перспективу, усилить масштабное восприятие и создать эстетически законченные ландшафтные композиции.

Расчетное соотношение наклона подпорной стенки равно одной трети длины заложения от ее высоты. Такой угол наклона создает наиболее благоприятные условия при сбросе атмосферных вод.

Подпорные стенки состоят из фундамента, тела и водоотвода. Высота стенки из камня в сухой кладке не более 4 м, из бетона и железобетона – 6 м. При высоте больше 6 м возрастает давление грунта на тело стенки.

Толщина фундамента и глубина его залегания для высоких стенок зависят от подстилающих грунтов, но толщина должна быть не меньше 50–80 см.

Ширину фундамента устанавливают на 15–20 см шире тела подпорной стенки для обеспечения ее устойчивости.

Верхнюю часть стенки делают с уклоном в сторону водоотводящей канавки для стока атмосферных вод. Между телом и прилегающим грунтом засыпают крупнозернистый песок, а по фундаменту вдоль стенки прокладывают асбестоцементную или керамическую трубу диаметром 100 мм для сбора и удаления излишних грунтовых вод и осадков.

Подпорные стенки из камня и плит строят двумя способами: «сухой» и «влажной» укладкой материалов. При «сухой» укладке камни и плитки кладут друг на друга без скрепления цементным раствором на заранее подготовленный фундамент снизу вверх. Крупные камни располагают в шахматном порядке, перекладывая более мелкими, между которыми засыпают цементно-песчаную смесь. Так возводят стенки небольшой высоты – до 50–80 см.

При «влажной» укладке камни и плитки прочно скрепляют цементно-известковым раствором, что создает большую прочность всей конструкции, которая хорошо выдерживает давление грунта со стороны склона. Такие стенки могут иметь высоту до 6 м и более. Материалом для каменных стенок являются гранит, бут, известняк, булыжник и другие долговечные естественные камни. Камни слегка обрабатывают или обтесывают. Можно укладывать разные по величине камни с вкраплением отдельных больших камней, что придает конструкции особый декоративный вид. Применяется и однородная кладка из клинкерного кирпича (при условии высокого качества как кладки, так и материала).

Широко используются стенки из бетона или железобетона. Есть много способов декоративной обработки внешней поверхности стенок такого типа.

Прежде чем приступать к строительству стенки, необходимо разметить на участке место ее расположения. Скорее всего она поделит территорию на равные части – нижнюю и верхнюю террасы.

Форму подпорной стенки лучше выбирать криволинейную или ломаную, так как прямолинейные стенки менее прочные. К тому же плавные кривые выглядят в саду привлекательнее, чем прямые. После разметки проводят самые тяжелые работы – земляные: перемещают часть грунта с нижней террасы на верхнюю. Поверхностный плодородный слой (примерно 0,25 м) необходимо сохранить. Поэтому его лучше снять и отложить в сторону, чтобы после возведения подпорной стенки вернуть на свое место.

Цель землеустроительных работ – выравнивание земельного участка или устройство горизонтальных террас с помощью насыпей. При небольшом наклоне земельного участка насыпи делают в направлении склона. Угол наклона обычно составляет 1:2, но если почву склона достаточно укрепить, он может быть равен 1:1 и даже 2:1. Добиться необходимого уклона можно только подсыпанием земли, поскольку при подкапывании снимается верхний слой почвы и земля оседает.

Чтобы насыпь не размывалась водой, ее укрепляют дерном. Сползанию дерна препятствуют вбитые деревянные колышки. Квадратным совком с острыми гранями вырезают брикеты дерна размером 30x30 см.

Если насыпь осыпается, ее укрепляют у основания большими камнями, а вверх по склону меньшими. Камни нужно не вдавливать в почву, а укладывать в подготовленную выемку. По краям высаживают кусты с мощной корневой системой и густой листвой. На склонах террас целесообразно посеять полевой клевер.

Террасы не только закрепляют почву но и служат для удержания влаги. Чтобы уменьшить скорость стекания воды, ее отводят по менее крутому склону, по заросшим травой участкам, а по краю террас прокапывают водоотводящие канавки.

Бревенчатая подпорная стенка . Она строится из наиболее распространенного материала – бревен, длина и диаметр которых зависят от перепада уровней террас. Например, если высота стенки меньше 1 м, диаметр бревен должен быть не менее 150 мм, а длина – не менее 1,5 м (1 м над землей и 0,5 м в земле).

Перед установкой бревен надо вырыть траншею, повторяющую по конфигурации рисунок подпорной стенки в плане. Так как деревянная подпорная стенка находится в земле, ее необходимо защитить от воздействий почвенной влаги: покрыть горячим битумом или обжечь. Дно траншеи нужно покрыть слоем гравия толщиной 50—100 мм и утрамбовать.

Бревна располагают вплотную друг к другу строго вертикально. Чтобы временно зафиксировать их в таком положении, каждое бревно соединяют вверху с соседним гвоздями, а снизу засыпают гравием. Траншею заливают бетоном марки 100.

Бетонная подпорная стенка. Такая стенка строится из монолитного железобетона и бутобетона, что избавляет от необходимости рыть глубокую траншею под фундамент. Монолитная конструкция заглубляется на 150–250 мм.

Благодаря высокой прочности бетона подпорная стенка имеет небольшую толщину: 100 мм (железобетонная) и 250 мм (бутобетонная).
