Монолитные подпорные стенки строят методом отливки в опалубке. Их собирают на месте из досок при криволинейной конфигурации или из заранее изготовленных щитов при ломаной конфигурации.

Первой устанавливают стенку расположенную со стороны нижней террасы. Щиты опускают вдоль стенки вырытой траншеи, соединяют и с наружной стороны прибивают к ним подпорки, которые должны выдержать массу бетона.

Чтобы поверхность подпорной стенки была ровной, внутреннюю сторону опалубки обшивают фанерой или рубероидом. Затем устанавливают второй ряд щитов и, соединив с первым в верхней части брусками, также надежно фиксируют подпорками.

Для получения железобетонной стенки между щитами опалубки устанавливают два ряда арматуры из стальных сеток.

Можно использовать металлические прутки, обрезки водопроводных труб, связанные между собой проволокой. В нижней части на высоте 50 мм от уровня земли для отвода воды из-за стенки необходимо заложить дренажные трубы на расстоянии 1 м. Опалубку заливают бетоном марки 100.

У бутобетонной стенки есть существенное преимущество: она не требует армирования, поэтому сокращается расход бетона за счет заполнения его камнями. Нижний ряд кладут из более крупных камней насухо, заполняя пустоты щебенкой. Затем заливают бетон тонким слоем и утапливают в нем следующий ряд камней. В нижней части также закладывают дренажные трубки. Кладку ведут рядами, заливая их раствором до заполнения всей опалубки.

Перерыв в работе допускается после укладки последнего камня любого ряда. Перед возобновлением кладки верхний ряд необходимо очистить от грязи и смочить водой. Подпорную стенку выдерживают в опалубке около трех суток, после чего снимают опалубку, не подвергая стенку нагрузкам около месяца.

Подпорная стенка из кирпича . Кроме прямого назначения, эта стенка выполняет и декоративную функцию, особенно рядом с кирпичным домом. Для такой стенки необходим фундамент из монолитного неармированного бетона. Следует использовать для кладки нормальный или морозостойкий кирпич глиняного пластического прессования. Толщина стенки зависит от высоты и расположения кирпича: если кладка в один кирпич, толщина должна равняться 215 мм, в полкирпича – 102,5, в полтора – 327,5 мм. Кладка ведется различными способами.

Подпорная стенка высотой в восемь рядов кирпичной кладки (600 мм) может быть построена толщиной в полкирпича. Более высокую стенку можно усилить пилястрами через каждые несколько метров. Усиление стенки может осуществляться расширением нижней части (5–6 рядов) до полутора или двух кирпичей.

Подпорная стенка толщиной в полкирпича обычно выкладывается из одних ложков (длинная сторона кирпича), но можно применять и другие виды кладки, раскалывая кирпич надвое.

Чтобы определить требуемое количество кирпичей, необходимо рассчитать площадь кладки: для стенки толщиной в полкирпича на 1 м 2требуется 62,2 шт., в один кирпич – 124,5 шт. Можно пользоваться таким расчетом: 1000 шт. кирпича – для 16 м 2стены в полкирпича или 8 м 2в один кирпич.

Раствор для кирпичной кладки: одна часть цемента, три части мелкого песка и такое же количество воды – раствор должен оставаться на мастерке при наклоне, а затем соскальзывать целым комком. Замес надо делать из расчета на час-полтора работы, чтобы он не начал схватываться и не потерял пластичность. По ходу кладки рекомендуется расшивать швы (когда цемент чуть затвердеет). Их профиль может быть или выпуклым, или вровень с плоскостью стены, но не должен утапливаться в кладку. Первый ряд кладки снабжают дренажными отверстиями для отвода воды. Простейший способ – не класть раствор в вертикальные швы через каждые четыре кирпича, а заделывать в швы пластмассовые трубки, располагая их с небольшим уклоном в сторону нижней террасы.

Если на участке имеется старый кирпич, пусть даже разного размера, он может стать декоративной стенкой, которая будет весьма эффектно выглядеть в сочетании с вьющимися, стелющимися, покровными или мохообразными растениями.

Стенка из природного камня . По конструкции такая стенка напоминает бутобетонную, но ведется без опалубки, что позволяет придать ей самые разнообразные формы (рис. 2). Толщина стенки зависит от высоты (например, при высоте 1 м толщина должна быть 250 мм). Основанием служит неармированный монолитный бетонный фундамент. Он равномерно передает массу конструкции на грунт и обеспечивает чистую и ровную поверхность для кладки. Как правило, фундамент должен иметь в 3 раза большую ширину, чем возводимая стенка. Толщина бетонного слоя для стенки высотой 1 м должна составлять примерно 150 мм. Бетон укладывается в траншею на хорошо утрамбованное гравийное основание толщиной 50 мм. Верхний уровень фундамента должен находиться не менее чем на 150 мм ниже уровня земли.

Кладка стенки напоминает кирпичную: она также ведется рядами. Для каждого ряда следует подбирать камни, приблизительно одинаковые по высоте, а неровности компенсировать заполнением более мелкими фракциями или подбором соответствующих камней для следующего ряда. В нижней части нужно заложить дренажные трубки с отступом друг от друга в 1 м. Это лучше сделать после выведения кладки из земли.

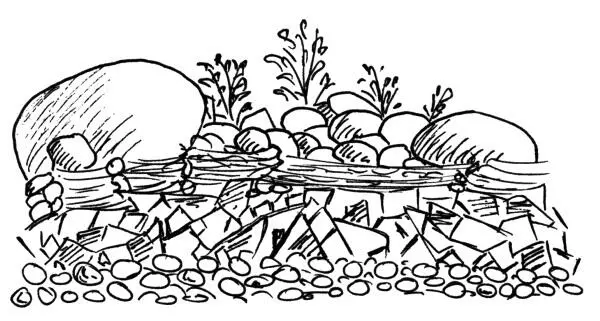

Рис. 2. Подпорная стенка из камней

Стена из камней может быть любой формы. Возможна укладка камней без опалубки, при этом камни подбирают таким образом, чтобы они выглядели естественным нагромождением, не обязательно вертикальным. Можно построить фонтан, каскад или водопад с небольшим проточным водоемом внизу (рис. 3). Вода из фонтана может поступать в систему труб и использоваться для полива.

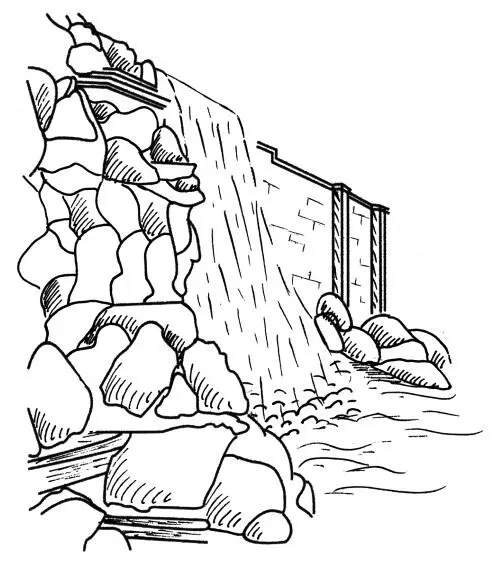

Рис. 3. Подпорная стенка с водопадом

Закончив возведение подпорной стенки (независимо от ее материала и формы), со стороны верхней террасы устраивают общий дренаж: между стенкой и грунтом насыпают слой гравия толщиной 70—100 мм. Это делается одновременно с подсыпкой грунта. Выровненные террасы должны иметь небольшой уклон для обеспечения водостока.

Уровень грунта верхней части должен быть ниже стенки, так как нужно добавить снятый перед началом строительства плодородный слой грунта.

Декоративная обработка включает в себя использование рисунка и очертания сборных элементов и досок опалубки с введением цвета; обработку пескоструйными аппаратами для выявления заполнителя бетона; отделку облицовочными материалами; применение утопленных в бетонной поверхности камней, крупной гальки, осколков и материалов необычной формы.
