Изобретатель изготовил ее лезвие из заготовки стали шириной 170 – 180 мм. Боковые края прямоугольника он загнул в виде бортиков высотой 10 мм, а нижнюю кромку (с внутренней стороны) заточил на нет.

Затем приварил лезвие к патрубку от стандартной лопаты и насадил на деревянный черенок.

Завершила преображение металлическая трубка, сверху плавно изогнутая по радиусу, равному 100 мм, увенчавшая черенок.

Предназначена для обработки плотной почвы. Рабочая часть лопаты по отношению к черенку находится под углом 30°. Лезвие делают как тупо, так и остроугольным.

В патрубке лезвия обычной лопаты просверливают отверстие и вставляют металлический стержень длиной, не выходящей за пределы рабочей части. Это делается для того чтобы при перекопке участка комья не прилипали к обуви.

Еще одно достоинство доработанной модели состоит в том, что упираться ногой удобнее в стержень, чем в верхнюю кромку лезвия лопаты.

Умелец взял обычный черенок и на верхний его конец насадил поперечину. Прикладывая усилие к рукоятке, а не к черенку, вгонять режущую часть в землю гораздо удобнее. Внизу, у самого лезвия, он петлеобразно прикрепил тесьму (длина петли равняется длине руки). Вскапывая участок такой лопатой, ногой нажимают на лезвие и его поворотом выворачивают пласт земли. После чего его сильно тянут тесьму. Она отваливает срезанный пласт от рабочей части лопаты.

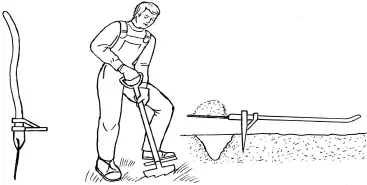

Современный Кулибин взял стандартную лопату и от нижней кромки ее режущей поверхности отсек зубилом полоску шириной 30 мм. Таким образом, конец штыка стал не плавно выпуклым, а трапециевидным.

Затем изобретатель молотком выпрямил лезвие. Благодаря этому для заглубления инструмента сил потребуется гораздо меньше. К патрубку, которым лопата насаживается на черенок, рационализатор приладил специальный хомутик: из листа стали толщиной 3 мм он вырезал ленту (длиной 190 и шириной 17 мм). Затем он выгнул ее по форме патрубка и приварил к нему на расстоянии 300 мм от нижнего, заточенного обреза рабочей части лопаты (просверлив в «ушках» хомутика отверстия диаметром 5 мм каждое). Потом умелец изготовил из сосновой плашки брусок (размером 240×60×30 мм), и затесал один его конец, пока тот по ширине не совпал с диаметром патрубка. После этого в 20 мм от этого края просверлив отверстие диаметром 8 мм, он пропустил в него металлическую трубку, а в нее вставил болт. К сосновому бруску прибил 2 резиновых амортизатора толщиной 5 – 6 мм (сверху – размером 70×35 мм, снизу – 140×40 мм). «Заплатки» вырезают из подручных материалов подходящих размеров.

Заключительная операция: рационализатор вставил готовый упор в хомутик так, что торчащий из одного его конца болт прошел в отверстия «ушек». После чего он загнул концы болта на внешнюю сторону хомутика, и обе эти детали оказались закрепленными.

И. Пятница видоизменил и черенок. Он выстругал его с небольшим искривлением: под углом 15 – 16° от огородника.

Держат конец черенка такой лопаты правой рукой, а левой ногой вгоняют лезвие в землю под углом примерно 70°. Затем подают черенок вперед по тех пор, пока он не встанет перпендикулярно земле. После этого левой ногой упор прижимают к земле. В завершении верх черенка зажимают рукой и резко тянут его снова на себя. Захваченный лезвием слой почвы выбрасывается вперед.

К тыльной стороне рабочей части лопаты приваривают несколько зубьев. При этом почва перекапывается и рыхлится одновременно.

К патрубку лопаты прикрепляют плоскую пружину, сделанную из стального листа.

Такое приспособление уменьшает усилие, прилагаемое человеком при вскапывании участка.

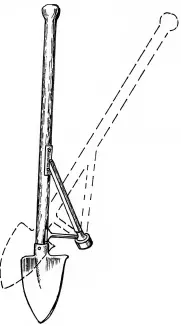

Из двух металлических трубочек внизу черенка, впритык к патрубку лезвия и с его тыльной стороны, образуют две стороны прямоугольного треугольника. Третьей его стороной является черенок лопаты (нижний 30-сантиметровый отрезок). При сварке стыка оставляют небольшой выступ трубки. На него надевают резиновый «башмак» от костыля. При работе устройство не дает рычагу глубоко уходить в землю.

Вести земляные работы с таким приспособлением несравнимо легче, поскольку значительную долю нагрузки, обычно приходящейся на левую руку, берет на себя упор.

Серьезно облегчает отбрасывание срезанного пласта почвы.

С тыльной стороны лезвия лопату шарнирно прикрепляют к подставке-треножнику.

Значительно облегчит перекопку участка рычаг на рукоятке лопаты (с тыльной стороны). При упоре лезвия в землю он снимает нагрузку с левой руки, благодаря чему она меньше устает, а это ускоряет процесс.

Рычаг делают из нескольких кусков прочной металлической трубы. Дерево лучше не использовать: оно быстро ломается. Упор рычага рекомендуется снабдить резиновым «башмаком» от костыля. Чтобы он не вдавливался глубоко в землю, этот «башмак» должен быть достаточно большим. Единственный минус такого инструмента заключается в том, что им вряд ли удастся воспользоваться после таяния снега, и сразу после летнего дождя. А вот в сухую погоду лопата с рычагом даст ощутимую фору обычной.

Модель снабжена упором, который одновременно выполняет и режущую функцию. Лезвие лопаты выгнуто, рукоятка слегка изогнута. Рабочую часть изготавливают из стальной полосы, а на черенке закрепляют с помощью хомутика. Режущую поверхность к черенку подтягивают пружиной.

Последовательность работы такова: нажимая левой ногой на верхнюю кромку лезвия лопаты, резак вгоняют в грунт. После этого вынимают его, а в получившееся углубление вставляют лезвие лопаты. Резак при этом упирается в почву. Копают такой лопатой как обычной, но резак при этом превращается в рычаг. Дерн поднимают лопатой, затем лезвие поворачивают и сбрасывают в образовавшуюся ямку.
