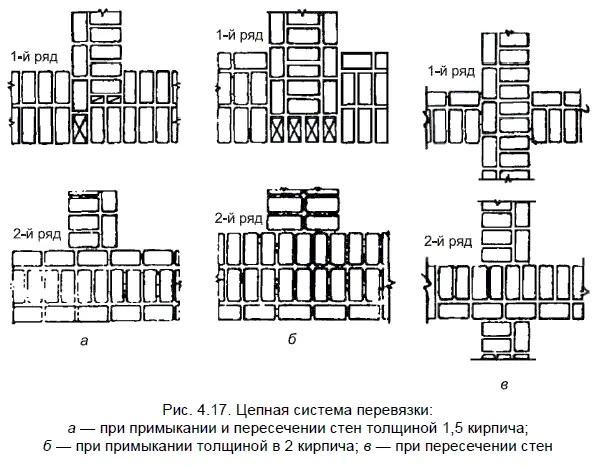

Примыкание внутренних стен к наружным при неодновременном их возведении можно выполнять в виде вертикальной много-или однорядной штрабы. Закладываемые в этих случаях в наружные стены стальные связи (из расчета 1 диаметр 6–8 мм на 1/ 2кирпича) для укрепления кладки или стальные сетки (диаметром 4–6 мм) располагают не реже чем через 1,5 м по высоте кладки, а также в уровне каждого перекрытия. Длина продольных сеток или связей — не менее 0,6 м от угла примыкания. Связи из проволоки диаметром 68 мм следует отгибать вверх.

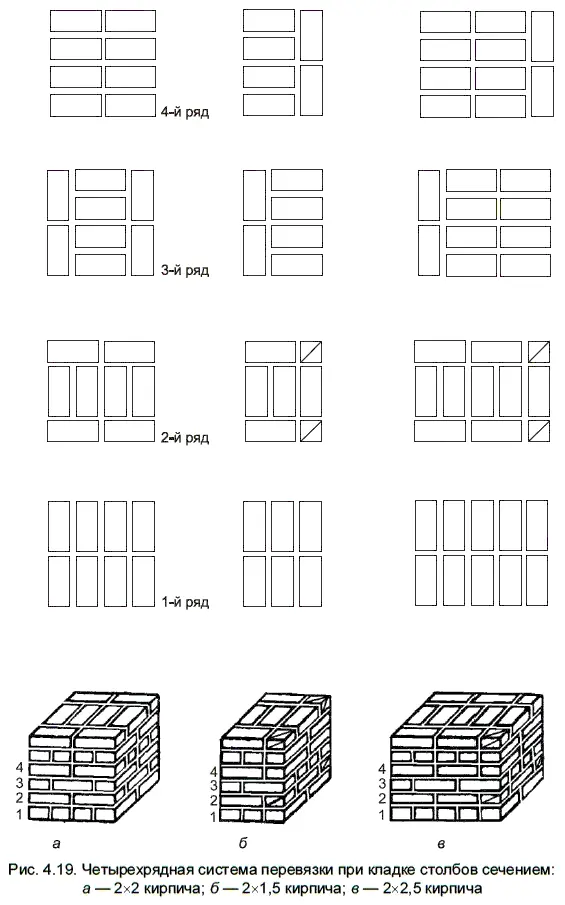

Кирпичные столбы имеют квадратное или прямоугольное сечение. Их кладку ведут по трех- или четырехрядной системе перевязки (рис. 4.19), соблюдая перевязку швов, т. к. многорядная система перевязки не обеспечивает монолитности и требуемой прочности столбов, а однорядная очень трудоемка.

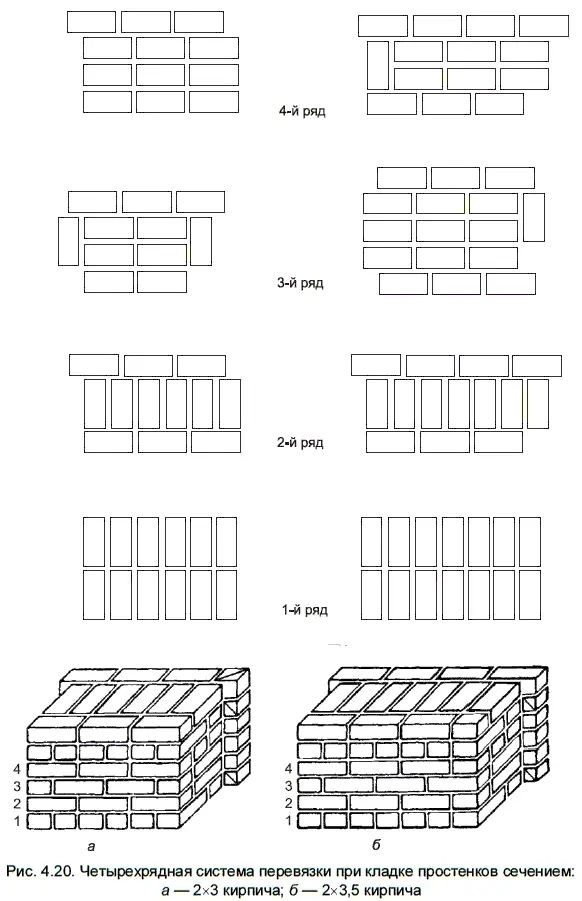

Простенки шириной до 1 м выкладывают также по трех- или четырехрядной системе перевязки (рис. 4.20), а шириной более 1 м (4 кирпича) можно выкладывать и по многорядной системе.

При трехрядной системе перевязки для образования в простенках четвертей (выступов из кирпича в сторону проема) в первом тычковом ряду укладывают четвертки, а в ложковых рядах — половинки.

В откосах дверных и оконных проемов на 0,3 м от низа и верха проема в плоскости откоса закладывают деревянные просмоленные пробки, равные размерам кирпича, для крепления оконных и дверных блоков.

Во время кладки стен необходимо следить, чтобы горизонтальные и вертикальные швы были плотно заполнены раствором. Нельзя допускать пустошовки в вертикальных швах тела кладки: это ослабляет ее, снижает долговечность. По ходу кладки регулярно проверяют перевязку и швы кладки, вертикальность, горизонтальность и прямолинейность поверхностей и углов, их качество — рисунок, расшивку швов, подбор кирпича с ровными кромками и углами для наружной версты не оштукатуриваемой кладки.

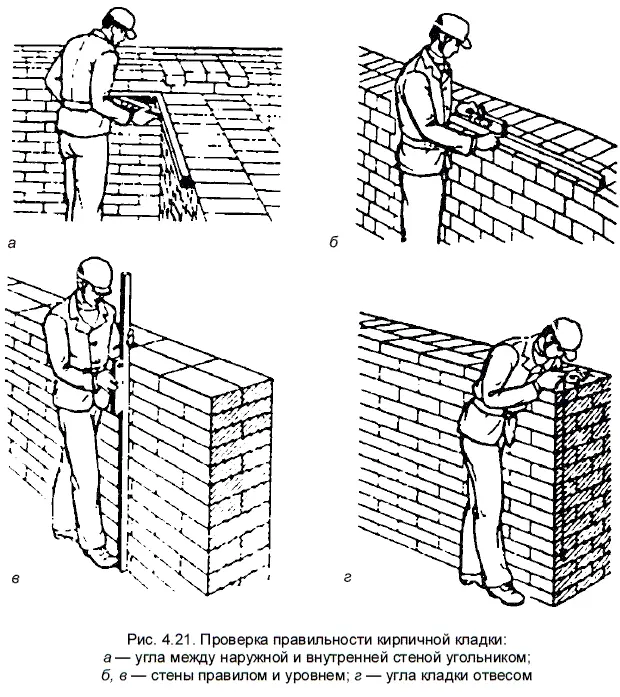

Правильность закладки углов здания (рис. 4.21) контролируют деревянным угольником, а горизонтальность рядов стены — правилом и уровнем не реже двух раз на каждом ярусе кладки (1–1,2 м).

Для этого правило кладут на кладку, ставят на него уровень и определяют отклонение кладки от горизонтали. Если она не превышает установленного допуска, отклонение устраняют при кладке последующих рядов.

Вертикальность поверхностей стен и углов кладки проверяют уровнем и отвесом не реже двух раз на каждом ярусе кладки (1–1,2 м), для этого этаж дома делят на целое число ярусов. Отклонения, не превышающие допускаемые, исправляют при последующей кладке яруса или этажа дома.

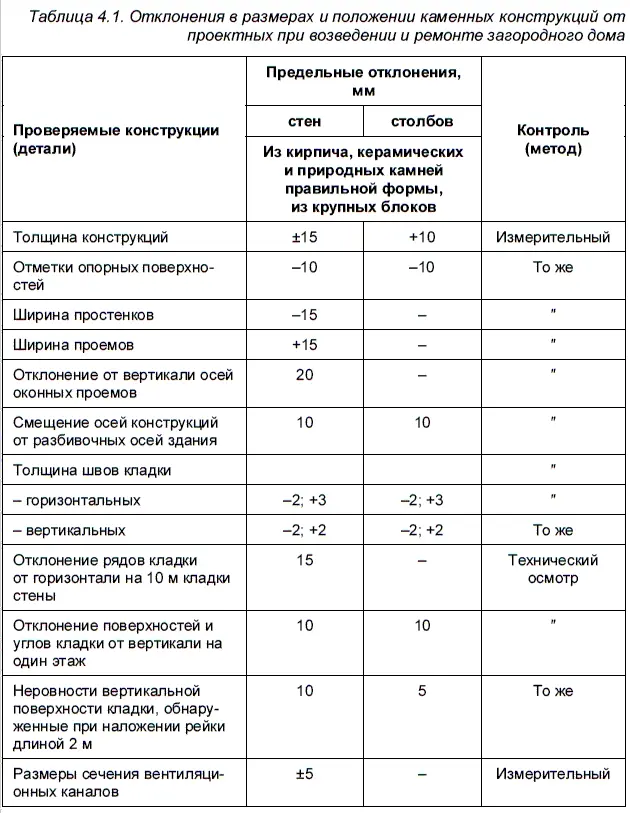

Периодически проверяют толщину швов. Для этого измеряют пять-шесть рядов кладки и определяют среднюю толщину шва. Например, если при замере пяти рядов кладки стены ее высота оказалась 385 мм, то средняя высота одного ряда кладки будет 385: 5 = = 77 мм, а средняя толщина шва за вычетом толщины кирпича составит 77–65 = 12 мм. Допускаемые отклонения в размерах стен указаны в табл. 4.1.

Кладку из пустотелого кирпича ведут так же, как и из обычного.

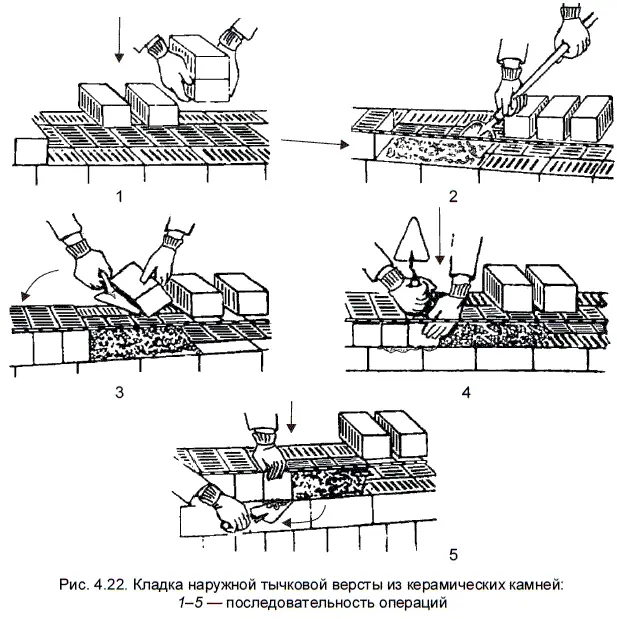

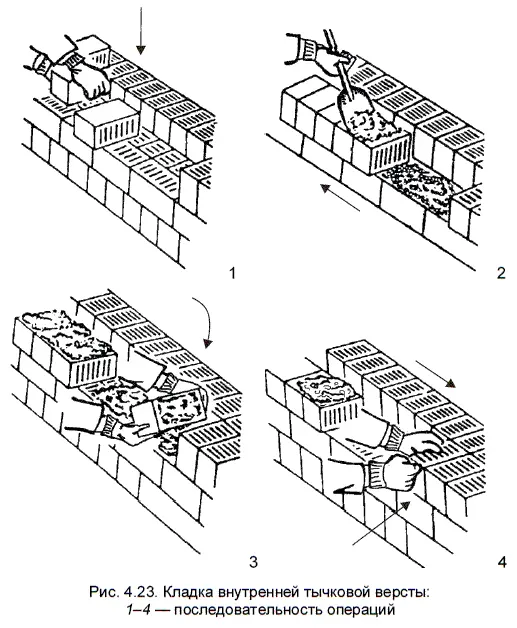

Промышленность выпускает керамические и силикатные камни. Размеры одного камня (250×120×138 мм) соответствуют двум кирпичам, уложенным друг на друга. Пустоты, заполненные воздухом, обладающим низким коэффициентом теплопроводности, позволяют увеличить теплоизолирующую способность стены. Укладывают камни, располагая пустоты вертикально (рис. 4.22-4.25).

Камни с несквозными пустотами укладывают пустотами вниз с соблюдением тех же правил перевязки, что и при кладке из кирпича. При этом кладку из камней с поперечными щелевидными пустотами выполняют с применением однорядной (цепной) перевязки, а из камней с продольными щелевыми пустотами — однорядной или двухрядной перевязки с укладкой тычкового ряда через два ложковых.

В связи с большой высотой камней (138 мм) забутовку нельзя укладывать обычным способом, поэтому версты выкладывают в несколько иной последовательности, чем при кладке из кирпича: после наружной версты сначала кладут забутовочный ряд, а затем уже внутренний.

Толщина горизонтальных швов кладки из пустотелых керамических камней должна быть такой же, как и при кладке из обыкновенного кирпича: в пределах высоты дома (этажа) в среднем 12 мм, средняя толщина вертикальных швов — 10 мм. При этом толщина отдельных горизонтальных швов должна быть не более 15 и не менее 10 мм, а вертикальных — не более 15 и не менее 8 мм. Все швы в конструкциях стен и простенков должны быть полностью заполнены раствором.

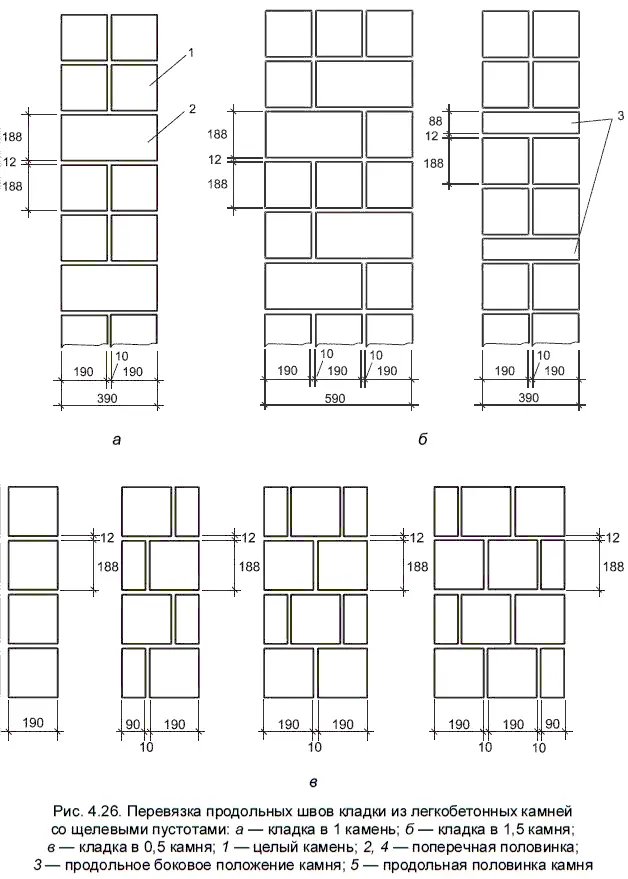

Кладку из бетонных или природных камней выполняют так же, как и кладку из керамических камней (рис. 4.26).

Кладка перемычек. Перемычки над оконными и дверными проемами бывают рядовые, т. е. выполняемые по месту в ходе кладки, монолитные железобетонные, сборные железобетонные и металлические из прокатных профилей (двутавр, швеллер).

Брусковые сборные железобетонные перемычки при толщине (высоте) 65-140 мм могут перекрывать пролеты длиной соответственно 1,6–2,7 м. Если на перемычку опираются балки или плиты перекрытия, то с внутренней стороны стены ее высота должна быть 220 мм для восприятия соответствующей нагрузки.

Рядовые перемычки (см. рис. 4.29) выкладывают из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки. Высота рядовой перемычки 4–6 рядов кладки, длина на 50 см больше ширины проема. Для кладки применяют раствор марки не ниже 25 (состава 1:4 по объему).
