Федор Дубневич - Ремонт и отделка загородного дома

При необходимости в смесь шлака с цементом добавляют гашеную известь. Ее обычно смешивают с другой частью воды. Готовое известковое тесто вливают в смесь. Известь-пушонку непосредственно добавляют в смесь цемента с влажным шлаком.

Для более качественного шлакобетона и экономного расхода вяжущего шлак просеивают последовательно через сито с ячейками 40×40 мм, а затем 5×5 мм (крупная фракция) и 1×1 мм (мелкая фракция). Для приготовления шлакобетона обычно берут по объему 60–70 % крупного и 30–40 % мелкого шлака, а для внутренних стен до 20 % мелкого шлака можно заменить строительным песком.

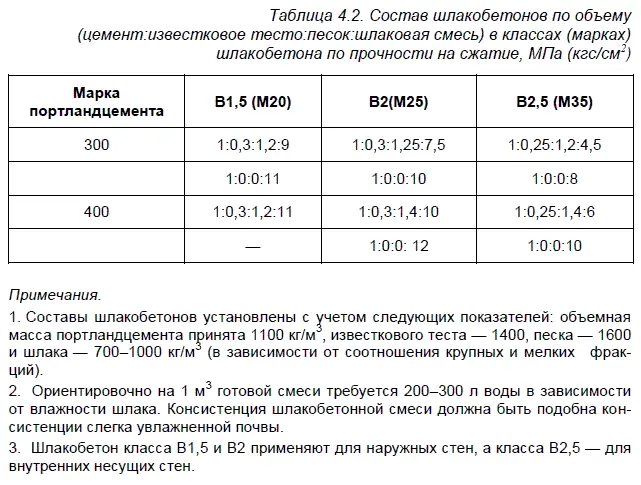

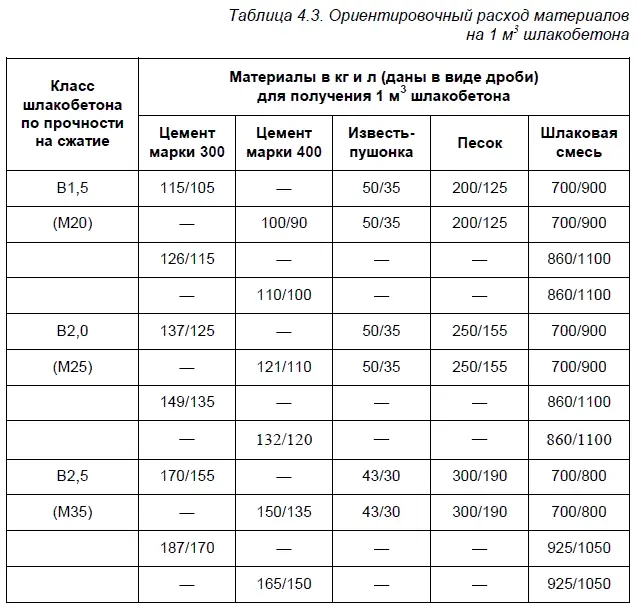

Составы шлакобетонной смеси по объему приведены в табл. 4.2, а ориентировочный расход материалов на 1 м 3шлакобетона — в табл. 4.3.

Готовую смесь, где в качестве вяжущего используют цемент, необходимо уложить в течение часа после приготовления.

Обычно для получения шлакобетона в качестве вяжущих используют цемент и известь, а заполнителем являются топливные шлаки как наиболее доступные. Однако шлаки не должны иметь посторонних примесей: земли, глины, золы, несгоревших углей. Для этого их отсортировывают на ситах с ячейками 40×40, 5×5 и 1×1 мм.

Свежий шлак, как правило, содержит большое количество посторонних примесей, особенно золы, мелких кусков угля, а также извести, серы и магния. Чем больше в шлаке несгоревшего угля, тем он темнее. Для уменьшения доли посторонних примесей шлак проветривают и промывают водой.

Для строительства садового дома шлак завозят осенью или в начале зимы и складывают в кучу высотой до 2 м на площадке с небольшим уклоном для отвода воды. До наступления весны шлак успеет промыться. Если необходимо ускорить обработку шлака, его просеивают через сито с ячейками 10×10 мм, а затем в течение не менее месяца ежедневно обливают водой. Более крупные куски шлака разбивают металлической трамбовкой на стальном листе толщиной 2–4 мм.

Аналогично шлакобетонным сооружаются стены из керамзито-бетона. Номинальная объемная масса этого материала — 1200 кг/м 3.

Ремонт наружных поверхностей стен из газобетона выполняют в определенной последовательности:

• очищают поверхность стен от бухтящего или разрушающегося слоя газобетона;

• обеспыливают поверхности ремонтируемых участков, обильно смочив их водой;

• огрунтовывают поверхности дисперсией ПВА (50 %-ной) или латексом СКС-65ГП, разведенным водой в соотношении 1:3 (по объему), или смачивают водой;

• производят ремонт поврежденных участков в соответствии с видом и размером разрушений.

При отдельных (единичных) трещинах раскрытием более 0,4 мм ремонт производят обычным плотным раствором любого состава (табл. 4.4). До начала заделки трещины необходимо расшить до 515 мм.

Заделку отдельных выбоин и сколов рекомендуется выполнять раствором любого состава (см. табл. 4.4) с добавлением мелкого щебня из газобетона.

Ремонт разрушенного поверхностного слоя на глубину до 10 мм производят поризованным раствором состава № 1, 2 или 3 (см. табл. 4.4) путем оштукатуривания без уплотнения, затирки или железнения, чтобы не нарушить пористую структуру раствора.

При разрушениях на глубину до 20 мм на очищенную и огрунтованную поверхность наносят раствор любого состава (см. табл. 4.4) с добавлением мелкого щебня из газобетона.

После очистки разрушенной поверхности на нее наносят бороздки или насечки. Лицевую поверхность раствора не уплотняют, не затирают и не железнят. В том случае, если ремонтируются участки небольшие по площади (до 0,5 м 2), но с глубокими повреждениями (до 20 мм глубиной), рекомендуется пользоваться передвижным щитом, изготовленным из водостойкой фанеры или кровельной стали. Щит прижимается к нижней части разрушенного участка и постепенно, по мере нанесения растворной смеси, поднимается вверх, придерживая нанесенную смесь от сползания.

После того, как выемка полностью заполнена смесью, щит крепят шурупами к стене на 2–3 часа.

При разрушении ячеистого бетона на глубину от 20 до 50 мм на площади до 0,5 м 2в очищенную от разрушений и огрунтованную часть стены в шахматном порядке на расстоянии 150–200 мм один от другого с наклоном 75–85° к вертикальной плоскости вбивают оцинкованные гвозди длиной 150–200 мм и диаметром 5 мм так, чтобы крайний ряд отстоял от кромки не менее 100 мм. Гвозди должны быть углублены в не разрушенную часть бетона не менее, чем на 100 мм, а шляпка гвоздя отстоять от наружной поверхности не менее, чем на 10 мм. Далее на гвозди навивают алюминиевую проволоку (рис. 4.32) и наносят один из растворов, составы которых указаны в табл. 4.4, с добавлением мелкого щебня из газобетона.

Во избежание растрескивания поверхность затвердевшего раствора следует увлажнять водой каждые 4 часа в течение 2 суток.

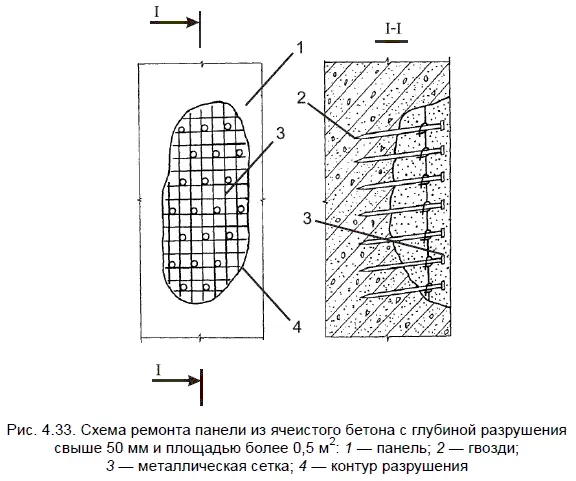

При разрушениях на глубину свыше 50 мм и площадью более 0,5 м 2на вбитые в ремонтируемую часть панели гвозди надевают полотна металлической сетки (рис. 4.33), общая площадь которой соответствует площади ремонтируемого участка. Затем на обеспыленный, огрунтованный и заармированный участок наносят раствор (см. табл. 4.4) с добавлением мелкого щебня из газобетона.

Поверхность затвердевшего раствора в первые двое суток также следует увлажнять водой через каждые 4 часа.

При глубоких выколах и разрушениях стен (более 30 мм) основное пространство в глубине должно заполняться раствором с включением крупных кусков ячеистого бетона той же плотности, что и бетон стены, а поверхностный слой толщиной 10–15 мм выполняется из плотного раствора.

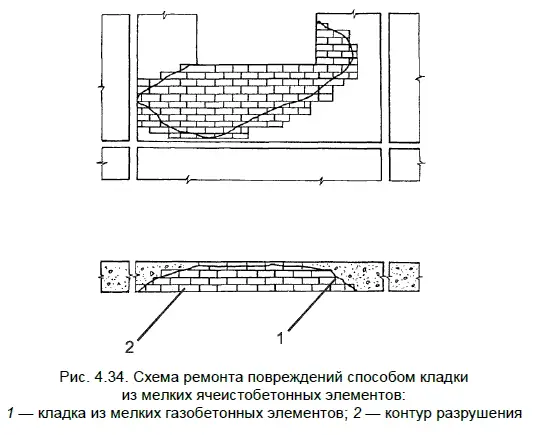

Повреждения больших и глубоких участков рекомендуется устранять заполнением их кладкой из мелких газобетонных элементов (рис. 4.34).

Последовательность выполнения работ:

• расчистить поврежденные участки;

• заготовить штучные элементы необходимых размеров;

• заложить поврежденные места заготовленными элементами правильной формы или бесформенными кусками.

Элементы надлежащего размера получают раскалыванием или распиловкой мелких стеновых газобетонных блоков, плотность бетона которых не выше плотности бетона стен. Растворы для кладки применяют любого состава в соответствии с табл. 4.4.
