Таким же целям служит фонокардиография — регистрация звуковых явлений, происходящих при сердечной деятельности. Для этого используется чувствительный микрофон соединенный с усилительным и регистрирующим устройством. В последние годы создан микрофон столь малых размеров, что его удается через локтевую вену ввести в сердце больного и слушать непосредственно оттуда передачу звуковых явлений, происходящих при захлопывании сердечных клапанов и выбрасывании крови из сердца. Фонокардиограф и полученные с его помощью фонограммы демонстрировались в прошлом году на второй Всесоюзной конференции по применению методов радиоэлектроники в медицине и биологии, проходившей в Ленинграде.

Для диагностики заболеваний нервной системы и мышечного аппарата применяются электронные методы регистрации биотоков мышц — электромиография. Широко используется электротермометрия — регистрация температуры кожи и тела человека. Она позволяет получить сведения о состоянии вегетативной нервной системы, о температурной регуляции и кровообращении в различных участках организма.

Советские инженеры совместно с врачами и физиологами создали электронный прибор, с помощью которого изучают функции коры головного мозга. Он называется электроэнцефалоскопом, или «телевизором мозга». На экране электронно-лучевой трубки можно наблюдать, как протекают биоэлектрические процессы в коре головного мозга человека, видеть ту чудесную мозаику возбуждения и торможения, о которой писал три десятилетия назад И. П. Павлов. Регистрация производится одновременно со 100 и более точек мозга.

Большой интерес для врачей представляет предложенная отечественными учеными так называемая радиопилюля для исследований желудочно-кишечного тракта. Это микроминиатюрный полупроводниковый радиопередатчик мощностью в несколько микроватт. Длина пилюли не более 25 миллиметров и диаметр 8 миллиметров. Ее свободно может проглотить человек, и она, продвигаясь по пищеварительному тракту, посылает в эфир информацию о кислотности желудочного сока, давлении, температуре. Своеобразный «радиорепортаж» из желудочно-кишечного тракта воспринимается антенной, а записывающее устройство чертит кривые, по которым можно судить об изменениях исследуемого процесса.

Вершиной применения электроники в биологии и медицине явились исследования, проводимые на искусственных спутниках с животными-космонавтами. Кто не помнит Лайку, Белку и Стрелку, проложивших в космос дорогу человеку? Об их состоянии, физиологических функциях сердца, дыхании, поведении непрерывно поступала информация на Землю, где ученые следили за ходом полета.

Радиотелеметрия — так называется метод передачи по радио информации о состоянии основных физиологических функций организма на дальние расстояния. Невидимые нити связывали с Землей наших первых героев-космонавтов Юрия Гагарина и Германа Титова, звездных братьев Андрияна Николаева и Павла Поповича. Каждый удар сердца космонавтов, каждый их вдох передавались из космоса и регистрировались на Земле с помощью специальных электронных приборов. А во время последнего группового полета наших космонавтов А. Николаева и П. Поповича весь мир мог видеть телевизионный репортаж из космических кораблей «Восток-3» и «Восток-4».

Однако не только из заоблачных высот космического пространства нужна информация о состоянии человека во время работы. Радиотелеметрия помогает на расстоянии следить за сердечной деятельностью спортсмена во время тренировок и соревнований, рабочего, стоящего у станка или пульта управления. Новая электронная аппаратура открывает широкие возможности для исследований в области физиологии труда и спорта.

Отечественная промышленность уже выпускает телеэлектрокардиограф. С его помощью можно принимать по радио на расстоянии до 150 метров электрокардиограмму спортсмена или рабочего. Миниатюрная передающая аппаратура, укрепляемая в шлеме, не стесняет движений человека, не мешает ему работать.

Нельзя не рассказать еще об одной возможности передачи информации сердечной деятельности на дальние расстояния, которую открывает перед врачами радиоэлектронная техника. Недавно литовские инженеры и врачи создали прибор, позволяющий передавать электрокардиограммы по телефону. Первый удачный опыт передачи электрокардиограммы был сделан из Каунаса в Москву. Этот прибор окажет неоценимую помощь сельскому врачу. Он сможет получить в случае необходимости немедленную квалифицированную консультацию специалиста, находящегося за многие километры от постели больного.

Электронные приборы находят широкое применение не только в диагностике, но и в лечении. В последние годы физиотерапевтические отделения многих поликлиник и больниц нашей страны пополнились новыми электронными физиотерапевтическими приборами и аппаратами. Для лечения, например, заболеваний периферической нервной системы, а также в зубоврачебной практике начинают использовать ультразвук. В практику все шире входит лечение электромагнитными волнами различной частоты. Получение этих электромагнитных колебаний также осуществляется с помощью радиоэлектронных устройств.

Сконструирован специальный аппарат для электросна. Электроды аппарата укрепляются на голове больного. Электрические импульсы, проходя через головной мозг, вызывают сон, близкий по своему характеру к нормальному, физиологическому.

Мы осветили лишь несколько из огромного числа методов использования электроники в медицине. Триумфальный путь электроники продолжается. На смену громоздким электронным лампам приходят малогабаритные полупроводниковые приборы. Аппаратура становится все более компактной, надежной и доступной. Электроника, стае на службу здоровья, вооружила врача новыми средствами распознавания, предупреждения и лечения болезней.

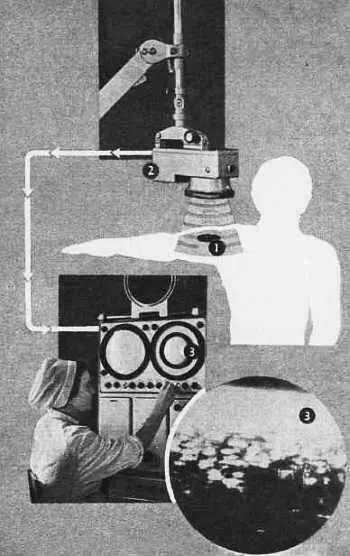

На этой схеме условно показан принцип действия диагностического электронного ультразвукового аппарата.

В тело человека посылаются ультразвуковые волны. Если на их пути встречается опухоль ( 1), то часть волн отражается и попадает обратно на датчик ( 2). Здесь ультразвуковая энергия преобразуется в электрическую.

Затем уже электрический импульс поступает в приемник (как показано на схеме стрелками), усиливается и регистрируется на экранах электронно-лучевых трубок ( 3). По этому изображению (в круге оно дано в увеличенном виде) врач судит о характере заболевания.
