Наталья Коршевер - Гараж и мастерская

Если позволяет площадь, то в гараже можно найти место для угловой полочки (рис. 60).

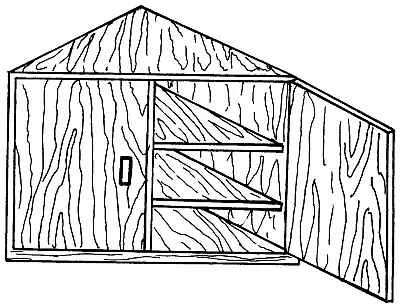

Рис. 60. Угловая полочка

Угловая полочка ставится на пол или подвешивается на металлических ушках в углу гаража. Размеры ее могут быть самыми различными – это будет зависеть от желания владельца. Если полочка будет стоять на полу, то необходимо поставить ее на треугольное основание из брусков. Если же она будет висеть на стене, то основания не потребуется.

Навесной потолок-антресоль, выполненный из листа ДСП, будет в гараже как нельзя кстати. Его нужно подвесить на перекладинах из брусков к балкам перекрытия с помощью петель из стальной мягкой проволоки диаметром 5–6 мм. На таком потолке-антресоли можно хранить самые разнообразные предметы.

Электрооборудование – это приспособления, обеспечивающие защиту от молнии, а также наружная и внутренняя проводка.

Гараж, как и любое другое здание, необходимо оборудовать системой молниезащиты. Крупные жилые и промышленные здания имеют стационарную защиту от молний, сооружае-мую одновременно с возведением самого здания. Если гараж расположен рядом с домом или другой более крупной постройкой, вероятность того, что молния ударит в гараж, невысока, даже если он не оборудован громоотводом.

При строительстве гаражного массива молниезащита устанавливается централизованно. Но если гараж стоит отдельно и возле него нет высоких строений, то придется принять меры по его защите от удара молнии.

Установка молниезащиты – громоотвода – относится к технически несложной задаче. Система включает в себя три элемента: приемник молний, проводник для отвода тока и заземлитель.

Приемник молний устанавливается в вертикальном положении на самой высокой точке крыши. Его изготавливают из стального прутка не менее 20 см длиной и не менее 1 см в диа-метре. Молниеприемник должен выдерживать большие тепловые и механические нагрузки, возникающие во время удара молнии.

К пруту молниеприемника приваривается, припаивается или крепко прикручивается болтами токоотвод. Площадь контакта стыкуемых деталей должна быть минимум в 2 раза больше площади их сечения. Для проведения токоотвода выбирается самый короткий путь. Если крыша изготовлена из горючего материала (например, рубероида), то токоотвод должен отстоять от нее на 15–20 см.

Третий элемент системы молниезащиты – заземлитель. Он должен быть закопан на расстоянии не менее 5 м от дорожек, входа в гараж или других мест, где постоянно могут появляться люди. Обычно заземлители обносятся оградой не менее 4 м в радиусе для обеспечения защиты людей от шагового напряжения, возникающего в момент отвода молнии в землю.

Длина заземлителя зависит от уровня грунтовых вод и влажности грунта. Если уровень подпочвенных вод низкий, а грунт сухой, то длина его будет 2–3 м. Два металлических прута вбиваются вертикально в землю, а на глубине не менее 0,5 м их соединяют металлической перемычкой диаметром 1,5–2 см.

К ее середине приваривается токоотвод.

В случае если до уровня подпочвенных вод менее 1,5 м, а грунт влажный или торфяной, то заземлитель делается из горизонтальных металлических уголков, старых рессор и других металлических предметов, закопанных не менее чем на 0,8 м.

Если крыша гаража металлическая, то устанавливать молниеотводы нет необходимости – крышу можно просто заземлить. Также заземляются и находящиеся в гараже электроустановки. Существует два вида заземлителей: искусственные и естественные.

Искусственные заземлители делаются из труб, уголков, полос и любых других металлических предметов, которые забиваются в землю. Эти металлические стержни соединяются между собой с помощью сварки. От заземлителей отводится магистраль заземления из стальных шин.

Естественные заземлители применить в гараже вряд ли удастся, так как для этого обычно используются различные трубопроводы, которых в гараже скорее всего не будет.

Электрическая проводка делится на наружную и внутреннюю. Ввод электроэнергии в гараж можно осуществить, подключившись к ближайшей линии центральной воздушной сети через устанавливаемый на столбе в месте отвода предохранитель и фарфоровые воронки, заделанные в стены гаража.

Наружная электропроводка прокладывается снаружи по стенам гаража. Рекомендуется проводить ее под навесом или карнизом. Если расстояние от источника электроэнергии до гаража превышает 25 м, то воздушную линию нужно выполнять на несущих опорах. Такую проводку должен монтировать квалифицированный электрик, имеющий допуск к работе с высоким напряжением. Ввод воздушной линии состоит из двух участков: ответвления от воздушной линии до ввода и самого ввода. Ответвление от воздушной линии представляет собой участок проводов от отпоры линии электропередач до изоляторов на наружной стене гаража. Участок от изоляторов до вводного устройства внутри здания называют вводом.

Если опора воздушной линии находится на расстоянии не более 10 м от ввода, то ответвление можно проводить неизолированными проводами сечением не менее 4 мм 2. Провода ответвления должны быть расположены на высоте не менее 6 м от земли над проезжей частью и не менее 3,5 м над тротуарами и внутри дворов. В местах подхода к изолятору ввода в гараж ответвление снижается до 2,75 м.

Можно использовать в качестве проводов ответвления кабель. Он спускается по опоре линии электропередач вниз и укладывается в траншею глубиной не менее 0,7 м. На расстоянии до 2 м от земли его помещают в металлическую трубу. Это делается для защиты кабеля от случайного повреждения.

Ввод в гараж выполняют, используя только изолированные провода. Монтаж линии электропередач ведется через отверстия в стене. Снаружи провода закрепляются на установленных на крюках изоляторах. Расстояние между проводами должно быть не меньше 0,2 м. Отверстия в стене сверлятся с наклоном наружу, чтобы в них не попадала вода. Отверстия изоляционных трубок лучше заделать битумом или другим подобным материалом.

Для проводов ввода применяется медный или алюминие-вый кабель или изолированный провод в негорючей оболочке с сечением не меньше 2,5 мм 2для алюминия и 4 мм 2для меди.

Проход проводов сквозь стену гаража должен располагаться ниже изоляторов, но на расстоянии от земли, не превышающем минимальную высоту, разрешенную для ввода (2,75 м). На каждый из изолированных проводов ввода надевают еще и отдельную резиновую или пластмассовую изоляционную трубку, а с наружной стороны стены на их концы помещают фарфоровые воронки. Расстояние между проводами в кирпичных стенах должно быть не менее 50 мм. Отверстия в стене заделываются цементным раствором или алебастром.
