Если высота гаража не соответствует габаритам ввода, установленному Правилами устройства электроустановок, то ввод можно выполнить с помощью трубостойки. Она представляет собой стальную трубу с загнутым вниз верхним концом и снабженную приемными изоляторами, которые должны располагаться ниже изгиба трубы и не ближе чем 30 см друг от друга. Ввод в гараж при применении трубостойки может быть через стену и через крышу.

Трубостойки изготавливаются из водогазопроводных труб диаметром не менее 20 мм (при вводе двух проводов) или 32 мм (при вводе четырех проводов). Верхний конец трубостойки загибают вниз на 180°, чтобы в него не попадала вода. К трубе под углом приваривают траверсу из стального уголка сечением 45 х 45 х 5 мм и длиной 50 см, а затем – два вертикальных штыря для установки вводных изоляторов. Для зануления путем соединения металлической трубы с нулевой жилой к трубостойке рядом с изоляторами крепят небольшой металличе-ский болт. Желательно окрасить внутреннюю поверхность трубостойки для предотвращения коррозии.

Для компенсации усилия на трубостойку от натяжения проводов ответвления воздушной линии применяют оттяжку, которую закрепляют в специально приваренном для этой цели на трубостойке ближе к верхнему изгибу кольце или просто гайке. Крепится стойка за верхний конец с помощью двух оттяжек из круглой стали диаметром 5 мм; крепить лучше всего к стропилам крыши или стене.

Более удобен ввод через стену. В таком случае нижний горизонтальный конец трубы при этом укрепляется на стене с уклоном 5° в наружную сторону. Для выхода конденсационной влаги из трубы в нижней точке ее изгиба надо просверлить отверстие диаметром 5 мм.

Если расстояние от поверхности земли до нижней точки трубостойки, устанавливаемой на стене, получается менее 2 м, то применяется ввод через крышу (рис. 61).

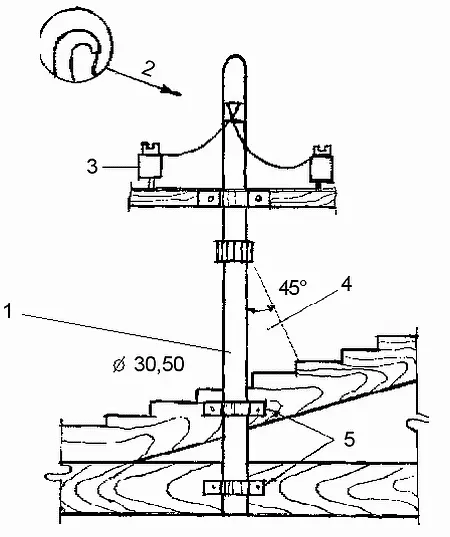

Рис. 61. Вводы электросети через крышу для гаражей, небольших домиков и хозяйственных строений: 1 – трубостойка; 2 – крюк; 3 – изолятор; 4 – растяжка; 5 – хомуты крепления

Это менее удобно, так как трудно обеспечить надежную гидроизоляцию прохода через кровлю, а для закрепления трубостойки на крыше придется прибегать к помощи растяжек. Расстояние от самого нижнего проводника ввода через трубостойку до поверхности крыши не должно быть меньше 2,5 м.

Использование для ввода электролинии кабеля считается более удобным. Для этого в фундаменте на глубине около 0,5 м с наклоном наружу пробивается отверстие и вставляется труба диаметром в 1,5–2 диаметра кабеля, но не менее 50 мм. Она должна выступать с обеих сторон фундамента примерно на 60 см снаружи и на 5 см внутри. Через одну трубу можно вводить в гараж только один кабель. Место выхода кабеля из трубы уплотняется цементным раствором.

Далее кабель подводят к вводному ящику на внутренней стене гаража. В нем расположены предохранители, электрический счетчик. От распределительного щитка кабель прокладывается к электроосветительной арматуре и штепсельным розеткам.

Самая простая внутренняя проводка проходит непосредственно по поверхности стен. Провода закрепляют на изоляторах, в металлических, пластмассовых трубах или специальных плинтусах. Открытая электропроводка по поверхности оштукатуренных или бетонных и кирпичных стен может производиться легкими небронированными кабелями, защищенными проводами или плоскими проводами марок АППВ, ППВ, АППР. Лучше использовать медные провода, но вполне приемлемы и алюминиевые.

Обычная разводка проводов проходит горизонтально вдоль стен на расстоянии 10–20 см от потолка, а спуск и подъем проводов к розетке, выключателю или светильнику прокладывается вертикально. Крепятся провода жестяными скобками в виде полоски металла шириной 10 мм. Их крепят к стене дюбелями или гвоздями. Они вбиваются в стену или вмазываются с цементным или алебастровым раствором в высверленные или выбитые в стене отверстия диаметром 10 мм. Расстоя-ние между точками крепления должно быть не более 40 см, а если провода пересекаются, то может быть и меньше. Коробки ответвлений к стене провинчиваются шурупами на дюбелях, а можно их даже просто приклеить.

Чаще всего проводка в гаражах делается скрытой, так как обычно стены изнутри штукатурятся, и удобнее спрятать провода под штукатурку. Для этого применяются провода АППВ, АПВ, АППВС, АПН. Размечается линия проводки на стене и выбираются места для распределительных коробок, розеток, выключателей и т. п. Коробки должны быть вмазаны в стену так, чтобы их края не выступали из штукатурки.

Если проводка производится после штукатурных работ, придется вдоль намеченной линии вырубить канавку шириной чуть больше ширины провода на глубину 5–6 мм и уложить в нее провода. Провод в канавке укрепляется с помощью гвоздиков, вбиваемых в изоляцию между двумя жилами, а затем канавка заполняется алебастром или цементным раствором. Поверхность тщательно выравнивается шпателем.

На неоштукатуренные стены можно прикрепить провода с помощью жестяных скоб, алебастра или просто гвоздей. Остальная часть работы – монтаж выключателей и розеток, соединения проводов в коробках – выполняется после отделки помещения.

Если стены гаража облицованы листами сухой штукатурки, то необходимо разметить трассу проводки и точно определить участок прокладки провода. Между стеной и закрепленными на ней на рейках листами сухой штукатурки обычно существуют пустоты, поскольку листы неплотно прилегают к стене из-за неровностей на своей поверхности и поверхно-сти стены. Поэтому для проводов пробивать канавки по всей длине линии проводки не нужно. К тому же сделать это не удаст-ся – листы будут ломаться и распадаться на части.

Не нарушая цельности листа, надо пробить в нем по нужной трассе несколько отверстий диаметром 30–40 мм, через которые можно затем протолкнуть жесткую проволоку. Привязав к проволоке необходимый электрический провод, его протаскивают по всей длине под листами сухой штукатурки. Небольшие канавки, которые заканчиваются сквозными отверстиями, необходимо пробивать только в местах соединения двух листов, удерживаемых закрепленной на стене рейкой. После окончания ремонта все отверстия в листах сухой штукатурки заделываются алебастровым раствором.

Выключатели и розетки для скрытой проводки иные, чем для открытой. Для их установки необходимы специальные монтажные коробки, которые можно приобрести в магазине. Для монтажных коробок в стене долбятся отверстия, в которых коробки утапливаются и закрепляются алебастром.
