На рис. 54 показана схема электропроводки, выполненная в однокомнатном садовом доме, а на рис. 55 – в двухкомнатном.

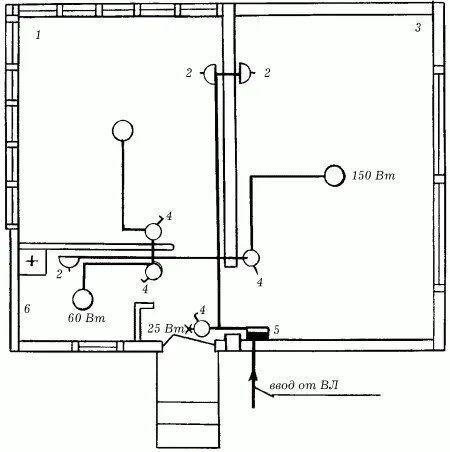

Рис. 54. Схема электропроводки, выполненной в однокомнатном садовом доме (вид в плане): 1 – терраса площадью 8,35 м 2; 2 – розетка штепсельная; 3 – комната площадью 12 м 2; 4 – выключатель однополюсный; 5 – щиток вводный со счетчиком; 6 – кухня.

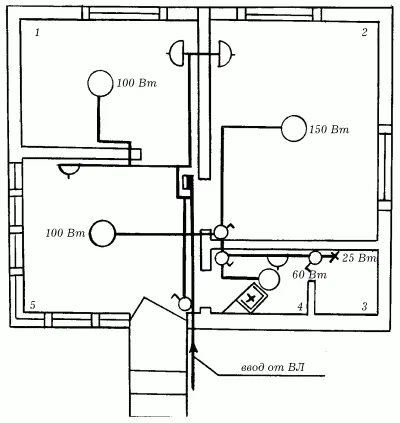

Рис. 55. Схема электропроводки в двухкомнатном садовом доме (вид в плане): 1 – комната площадью 6,77 м 2; 2 – комната площадью 11,3 м 2; 3 – кладовая; 4 – кухня; 5 – терраса площадью 7,84 м 2.

Цифры у светильников обозначают минимально необходимую мощность электрических ламп накаливания. На стенке около кладовой и в прихожей устанавливаются настенные патроны с электрической лампой мощностью 25 Вт. На кухне, веранде и в комнатах предусматриваются штепсельные розетки.

На ответвлении от питающей воздушной линии (до ввода проводов в счетчик) устанавливаются аппараты защиты (автоматический выключатель или два плавких предохранителя – на фазном и нулевом проводах). Ввод осуществляется от ВЛ с торцевой стороны дома кабелем марки АНРГ сечением 2 x 4 мм 2. Групповая сеть внутри дома выполняется проводом марки АППР сечением 2 х 2,5 мм 2открыто. Общая длина внутренней электропроводки для однокомнатного дома составляет 27 м, а для двухкомнатного – 35 м. Оптимальная мощность для садового дома составляет 1 кВт. На рис. 56 показана электропроводка в приусадебных хозпостройках (вид в плане).

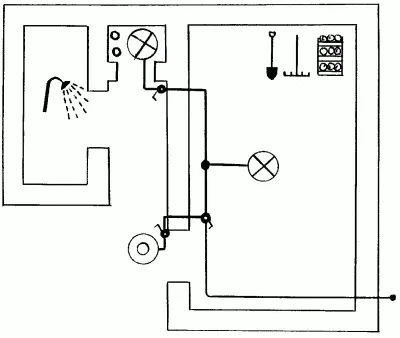

Рис. 56. Схема электропроводки хозпостройки.

Для сараев и кладовых следует применять кабели марок АВРГ, АНРГ, АВВГ.

Что относится к осветительным приборам, известно всем – это, конечно же, потолочные и настенные светильники, настольные лампы, торшеры и пр. Приобретая осветительный прибор для того или иного помещения, часто руководствуются в основном эстетическим фактором: чтобы светильник вписывался в общий интерьер, гармонировал с предметами мебели по стилю, цвету. Реже придается значение функциональности светильника (разве что при выборе настольной лампы). И практически никогда не берется во внимание фактор экономический. А ведь понятие рационального освещения включает в себя и эстетический, и экономический, и функциональный, и, если угодно, технологический факторы вместе взятые.

Так что же необходимо знать, приступая к подбору осветительных приборов для квартиры, дома, надворных построек, наружного освещения? Прежде всего то, что включают в себя понятия функциональное освещение, экономичное освещение, что такое эстетический и технологический факторы.

По функциональному назначению освещение может быть общим, местным и комбинированным.

Общий тип освещения используется практически во всех помещениях: гостиных, столовых, спальнях, ванных комнатах и т. д. Но здесь возможны варианты:

– чтобы получить хорошо освещенную зону помещения (обычно это главная зона), используются светильники, направляющие основной световой поток вниз;

– добиться мягкого освещения всей комнаты помогут светильники, направляющие световой поток вверх, в потолок. В этом случае световые лучи, отражаясь от поверхности потолка, равномерно рассеиваются и ровно освещают всю комнату.

В светильниках общего назначения возможно применение как одной лампы мощностью в 100–200 Вт (довольно редко), так и нескольких ламп общей мощностью 200–300 Вт (в большинстве случаев). Многоламповые светильники, помимо достаточно яркого освещения, позволяют изменять мощность освещения по своему выбору. Дело в том, что лампы многолампового светильника (обычно их пять) разделены на две группы, каждая из которых выведена на свой выключатель (именно для таких светильников используются двухклавишные выключатели); поэтому они предусматривают три режима мощности светильника: две включенные лампы дают мягкий рассеянный свет; три рабочие лампы обеспечивают спокойное общее освещение; когда же задействованы все пять ламп – освещение становится ярким, праздничным.

Такие помещения, как коридоры, прихожие, ванные и туалетные комнаты, хотя и требуют достаточной освещенности, но благодаря своим небольшим площадям могут получить необходимое освещение и без применения многоламповых светильников (тем более с разделением ламп на две группы). Обычно в помещениях подобного типа устанавливают светильники с одной, но достаточно мощной лампой.

Говоря о мощности ламп, следует учесть, что при одинаковой суммарной мощности светильники с разным числом ламп дают разный световой поток; например, световой поток от трех ламп по 40 Вт будет менее ярким, чем световой поток от двух ламп по 60 Вт; а одна лампа в 120 Вт даст больший световой поток, нежели те же две 60-ваттные лампы.

В помещениях и зонах, не требующих постоянного мощного освещения, рациональнее установить светильники с сенсорными выключателями – электронными регуляторами мощности освещения (рис. 57).

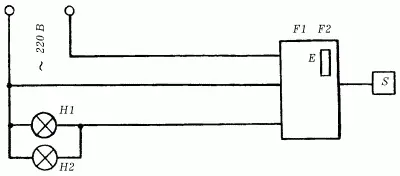

Рис. 57. Схема светильника с сенсорным регулятором мощности: Н1, Н2 – лампы накаливания; Е – регулятор освещенности; S – сенсорный контакт; F1 – основной предохранитель; F2 – запасной предохранитель.

Включать и выключать такие светильники, а также регулировать мощность светового потока можно простым прикосновением пальцев к сенсорному регулятору.

Режим работы сенсорного регулятора следующий:

– кратковременное касание сенсорного контакта (до 1 секунды) включает либо отключает лампы;

– длительное прикосновение регулирует уровень освещенности от минимума до максимума и наоборот (весь диапазон светильник набирает в течение 5 секунд).

В светильниках с сенсорным регулятором обычно используются две лампы накаливания мощностью по 40 Вт каждая (если иное не оговорено в инструкции к светильнику).

И еще одна тонкость: если при касании сенсорного контакта лампы не включаются или освещенность не регулируется, то следует вынуть вилку шнура светильника из розетки, перевернуть ее на 180°, вновь включить в сеть, после чего еще раз коснуться контакта. Если светильник возобновил свою нормальную работу, значит, неисправность связана с полярностью подающихся на ввод потенциалов. Если светильник после смены полярности штырей вилки не работает, необходимо проверить целостность предохранителей и при необходимости заменить их. Если же и после такой манипуляции светильник не работает, то скорее всего из строя вышел сенсорный регулятор; отремонтировать его в домашних условиях не представляется возможным.
