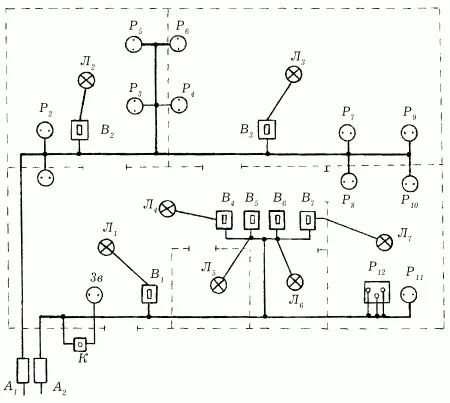

Рис. 51. Пример электропроводки квартиры при наличии двух самостоятельных линий.

Определить, какие электроустановочные устройства (розетки, выключатели и т. п.) принадлежат к одной из линий, а какие – к другой, несложно – для этого даже не потребуются какие-либо измерительные инструменты и приборы: нужно включить все имеющиеся в квартире светильники, а к каждой из розеток подключить какой-нибудь бытовой прибор, постоянно расходующий электроэнергию (магнитофон, пылесос, настольную лампу, но только не холодильник, ибо периодическое отключение компрессора от цепи внесет путаницу в исследование электрической цепи); далее следует отключить один из предохранителей или автоматических выключателей на групповом щитке и отметить обесточенные бытовые приборы и светильники – они принадлежат к одной линии.

Если для того, чтобы обесточить отдельную линию, требуется отключить не один, а два предохранителя, значит, эта линия защищена двумя предохранителями.

Выключатели, розетки и патроны при открытом способе прокладки электропроводки монтируют непосредственно в процессе монтажа и соединения самих проводников. При скрытом способе электроустановочные детали монтируют после завершения отделочных работ (на это время концы проводов должны быть изолированы и защищены от механических повреждений и загрязнения штукатурным раствором, краской и др.).

Монтаж розеток и выключателей производят по следующей схеме: сначала к стене крепят деревянные розетки (при открытой проводке) или в гнезда устанавливают металлические или пластиковые коробки механизмов, в которые через отверстия заводят концевые участки проводов (при скрытой проводке); затем устанавливают механизм электродетали и его крепежные элементы соединяют с проводами электропроводки, после чего механизм закрывают корпусом выключателя или розетки.

При соединении проводов с механизмом розетки нет существенной разницы, к какой клемме розетки подключать фазный провод, а к какой – нулевой.

Иное дело – подсоединение проводов к светильнику и его выключателю. Здесь необходимо точно определить соединение с фазой или нейтралью клемм светильника и клемм его выключателя. Ведь при эксплуатации электропроводки, возможно, придется менять перегоревшую лампу или ремонтировать патрон светильника, а может быть, и заменить сам светильник на более современный. О безопасности выполнения этих работ необходимо побеспокоиться еще на стадии монтажа.

Чтобы ремонтные работы не велись под напряжением, необходимо монтировать ответвление от линии к светильнику таким образом, чтобы выключатель светильника был соединен с фазным проводом, а цоколь лампы (его наружная обечайка с резьбой) – с заземленной нейтралью. В этом случае при положении выключателя «отключено» безопасность манипуляций с самим светильником обеспечена. Если же подсоединение фазного и нейтрального проводников произвести наоборот (фазного – к светильнику, нейтрального – к выключателю), то даже при отключенном выключателе, случайно прикоснувшись к оголенным контактам светильника, можно замкнуть на себе цепь и получить поражение электрическим током.

Если проводка в жилище проложена не хозяином, то желательно определить, правильно ли подключены к сети светильники и следует ли опасаться неожиданного удара электрическим током при их ремонте. Для этого потребуется индикаторная отвертка. Нужно снять крышку выключателя и прикоснуться жалом отвертки к его клеммам: если при положении выключателя «включено» светильник горит, а индикаторная лампочка отвертки не светится, то выключатель подключен к нейтрали, соответственно, светильник – к фазе; если же индикаторная лампочка светится, значит, выключатель подключен правильно – к фазному проводу цепи.

По существующим нормам в жилых домах при комбинированной системе освещения от любых источников света наименьшая освещенность письменного стола, рабочей поверхности для шитья и других ручных работ составляет 300 лк, а кухонного стола и мойки посуды – 200 лк.

Средняя вертикальная освещенность улиц и дорог местного значения, поселковых улиц должна составлять не менее 150 лк.

Запрещается предусматривать стационарное освещение и устанавливать штепсельные розетки в кладовых.

В осветительных устройствах для светопропускающих поверхностей следует применять несгораемые материалы.

В установках с лампами накаливания общего назначения мощностью не более 60 Вт и люминесцентными лампами допускается использование оргстекла и подобных ему материалов. При этом расстояние от колб люминесцентных ламп до светопропускающих поверхностей должно быть не менее 15 мм, для ламп накаливания – 100 мм.

При установке на потолках из сгораемых материалов встраиваемых или потолочных светильников, устройство которых по техническим условиям не предусматривает их монтажа на сгораемой конструкции, места примыкания светильников к потолкам должны быть защищены асбестовыми прокладками толщиной не менее 3 мм.

Для освещения подполий, подвалов, чердаков, кладовых рекомендуется использовать лампы накаливания.

В технических подпольях и на чердаках жилых зданий освещение должно устанавливаться только по линии основных проходов. В домах высотой в один и два этажа, а также в домах садоводческих товариществ устройства освещения чердаков не требуется. Освещение хозяйственных кладовых с решетчатыми перегородками, расположенных в подвалах, следует выполнять светильниками, установленными в проходах (без установки дополнительных светильников в этих помещениях).

В жилых комнатах, кухнях и коридорах квартир должна быть предусмотрена установка светильников общего освещения, подвешенных или закрепленных на потолке, а также клеммных колодок для подключения светильников, а в кухнях, кроме того, – подвесных патронов, присоединяемых к клеммной колодке. В туалете над дверью устанавливают стенной патрон, а в ванной – светильник над зеркалом.

В жилых комнатах площадью 10 м 2и более следует предусматривать возможность установки многоламповых светильников с включением ламп двумя группами.

Многоламповые светильники разработаны именно с той целью, чтобы можно было изменять по своему выбору мощность светильника. Для этого лампы светильника разделены на две группы, каждая из которых выведена на свой выключатель. Они предусматривают, как правило, три режима мощности светильника.
