Условно ввод воздушной электролинии в здание можно разделить на два участка: ответвление от магистральной электролинии до ввода и сам ввод.

Ответвление от магистральной электролинии – это участок проводов от опоры линии электропередач (ЛЭП) до керамических или фарфоровых изоляторов на наружной стене здания. Соответственно, участок проводов от этих изоляторов до вводного устройства (счетчик или рубильник) внутри здания называется вводом.

Физические параметры проводов ответвления зависят от удаленности опоры ЛЭП от ввода:

– в том случае, если опора воздушной линии удалена от участка ввода на расстояние до 10 м, ответвление можно выполнить неизолированными проводами с сечением жил не менее 4 мм 2;

– если это расстояние превышает 10 м, то для ответвления используются только изолированные провода с сечением жил: алюминиевых – не менее 16 мм 2, медных – не менее 6 мм 2;

– вместо провода для ответвления можно использовать кабель, проложенный на тросе; сечение жил кабеля не должно быть менее 2,5 мм 2, если жилы медные, и не менее 4 мм 2, если жилы алюминиевые.

При устройстве участка ответвления, проходящего над проезжей частью, провода должны быть расположены на высоте не менее 6 м; если линия ответвления не пересекает проезжую часть, достаточно 3,5 м (рис. 43).

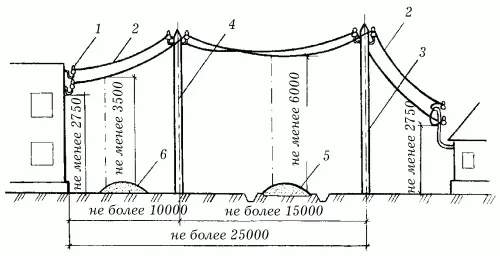

Рис. 43. Схема ответвления от ЛЭП 0,38 кВт: 1 – место ввода воздушной линии в здание; 2 – участок ответвления; 3 – опора ЛЭП; 4 – дополнительная опора; 5 – дорога; 6 – тротуар.

На подходе проводов ответвления к изолятору ввода в здание высоту можно снизить до 2,75 м.

В качестве материала для выполнения ответвления от ЛЭП вместо провода можно использовать кабель. Прокладка кабельного ответвления в корне отличается от проводного: кабель спускают по опоре ЛЭП до земли, а до ввода в здание его прокладывают в траншее глубиной около 0,7 м. При этом на участке спуска (на высоте 2 м от земли) кабель должен быть надежно защищен от случайных механических повреждений, поэтому его закрывают металлической трубой или другой защитной конструкцией, трубой же защищают и последние 0,5–0,6 м кабеля перед вводом в здание. Если монтаж ответвления предполагает протяжку кабеля вдоль стены здания, то траншею для его размещения роют не ближе 0,6 м от стенки фундамента.

Непосредственно ввод линии в здание может быть выполнен на фарфоровых изоляторах через стену, трубостойкой через стену, трубостойкой через крышу, в трубе через фундамент (ввод кабеля).

Наиболее распространен ввод через стену на фарфоровых изоляторах – это самый простой в исполнении способ, к тому же в этом случае легче осуществлять контроль за состоянием ввода и производить необходимый ремонт (рис. 44). Ввод проводов в здание показан на рис. 45.

Рис. 44. Крепления вводов воздушной электролинии через стену на фарфоровых изоляторах: а – крепление крюков и изоляторов к стене; б – крепление провода к изолятору зажимом; в – крепление провода к изолятору вязкой: 1 – изолятор; 2 – крюк; 3 – цементный раствор; 4 – проволока; 5 – зажим ПАБ; 6 – зажим ОАС; 7 – провод ввода; 8 – вязка.

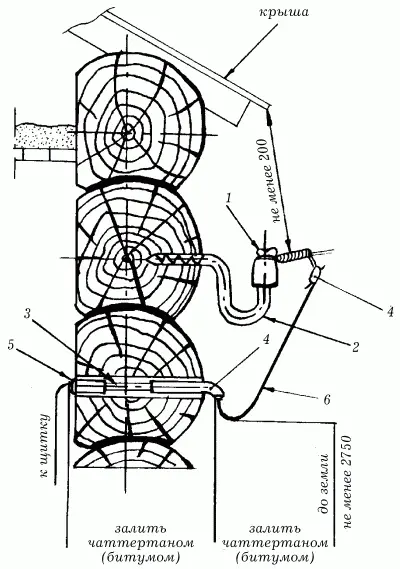

Рис. 45. Ввод проводов ВЛ в деревянное здание: 1 – изолятор; 2 – крюк; 3 – трубка изоляционная полутвердая; 4 – воронка фарфоровая; 5 – втулка фарфоровая; 6 – провод.

Провода следует вводить через фарфоровые воронки (каждый провод в отдельной воронке). Осуществлять такой ввод можно лишь в том случае, если высота здания отвечает условиям ввода, а именно: место ввода должно находиться выше уровня земли не менее чем на 2,75 м, причем место ввода должно располагаться ниже уровня изоляторов.

Минимальное расстояние от проводов ввода (при наибольшей стреле их провеса) при наибольшем отклонении (при сильном ветре) до деревьев, кустов должно составлять не менее 1 м.

Изоляторы крепят к стене на крюках: если стены деревянные (бревенчатые, брусчатые), то крюки ввинчивают в ранее подготовленные отверстия диаметром и глубиной несколько меньше соответствующих размеров крюка; если стена кирпичная или бетонная, то крюк устанавливают на цементном растворе в пробитое отверстие глубиной 10 см и диаметром в 2,5 раза больше диаметра самого крюка (после крепления крюков и перед креплением проводов должно пройти не менее 1 дня, так как цементный раствор должен затвердеть и набрать начальную прочность); если стены каркасно-щитовые, дощатые и др., то крюки устанавливают на отрезке деревянного бруска толщиной не менее 6–7 см, который привинчивают к стене. Независимо от угла, образуемого плоскостью стены и проводами ввода, расстояние от токонесущего провода до выступающих частей здания должно быть не менее 0,2 м, такое же расстояние должно выдерживаться между проводами.

При вводе проводов в бревенчатый или деревянный щитовой дом расстояние между воронками (изоляторами) должно быть не менее 10 см, а от центров отверстий под крюки изоляторов до центров отверстий под воронки – 15–20 см.

Провода ввода от ВЛ крепят на изоляторах с помощью зажимов, бандажной скрутки (вязки) или закрутки концов провода. Для алюминиевых проводов следует применять алюминиевые зажимы.

Для соединения алюминиевых и сталеалюминиевых проводов сечением 16–50 мм 2используют болтовые плашечные зажимы типа ПАБ.

Концевое крепление алюминиевого многопроволочного провода ответвления к изолятору можно осуществить плашечными зажимами типа ПАБ либо с помощью бандажной вязки (метрические параметры бандажа указаны на рис. 44). И в том и в другом случае концевое крепление производят таким образом, чтобы конец провода ответвления составлял не менее 0,2 м – это необходимо для подсоединения к проводу ответвления провода ввода.

Такое ответственное соединение, как соединение проводов ввода и ответвления, должно быть очень прочным, что вполне обеспечивает зажим ОАС. Внимание! Провод ввода присоединять к натянутому проводу ответвления категорически запрещается, так как это может вызвать обрыв проводов ответвления.

Ввод электролинии в здание выполняется медным или алюминиевым кабелем или изолированным проводом в негорючей оболочке. Сечение провода или кабеля должно быть не менее 4 мм 2у алюминиевого и 2,5 мм 2у медного.

В кирпичное здание или здание, имеющее гипсобетонные стены, каждый провод вводится через отдельную фарфоровую воронку. Минимальное расстояние между воронками должно составлять 5 см. Расстояние по вертикали от центра отверстий под крюки изоляторов ввода до центра отверстий под воронки должно быть в пределах 10–15 см.
