Коробки ответвительные типа У257 используются для выполнения разъемных присоединений светильников к магистральной осветительной сети. Коробка снабжена трехполюсной розеткой.

Наружную электропроводку прокладывают вне помещений: по наружным стенам зданий и сооружений, под навесами, карнизами; ее протягивают между опорами для снабжения электроэнергией подсобных построек (бань, сараев, гаражей и т. п.). С помощью наружной проводки осуществляется ответвление от ЛЭП для ввода электролинии в здание.

Для снабжения электроэнергией надворных построек проводка должна быть выполнена на несущих опорах, а ее метрические параметры допускаются следующие: общая длина ответвления – не более 100 м; расстояние между опорами либо между опорой и постройкой – не более 25 м; высота – не менее 3,5 м. Ввод ответвления в помещение постройки осуществляется аналогично вводу электроэнергии в здание вообще.

Незащищенные изолированные провода наружной электропроводки следует провешивать таким образом, чтобы была исключена возможность прикосновения к проводам в местах, где возможно присутствие людей, например на балконах или в районе окон. От подобных мест провода, проложенные открыто по стенам, должны находиться на определенном расстоянии: при горизонтальной прокладке – не ближе 0,5–1 м от окна или балкона; при вертикальной прокладке от электропроводки до окна должно быть расстояние не менее 0,75 м, до балкона – 1 м, а от земли – 2,75 м.

Если электропровода проложены на опорах воздушной линии (BЛ), то расстояние от проводов ВЛ до балконов и окон здания должно быть не менее 1,5 м при максимальном приближении проводов ВЛ при сильном ветре.

Прокладка проводов наружной электропроводки по крышам зданий недопустима, за исключением вводов в здание и ответвлений к этим вводам.

По условиям электробезопасности незащищенные изолированные провода наружной электропроводки следует рассматривать как неизолированные.

Расстояние от электропроводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли должно составлять не менее 6 м, а в непроезжей части – не менее 3,5 м.

Расстояние между проводами (при пролете до 6 м) должно составлять не менее 0,1 и 0,15 м (при пролете более 6 м). Расстояние от проводов электропроводки до стен здания и опорных конструкций должно быть не менее 5 см.

Прокладка проводов и кабелей наружной электропроводки в трубах, коробах и гибких металлических рукавах должна выполняться с уплотнением. Прокладка проводов в стальных трубах и коробах в земле вне здания недопустима.

В тех случаях, когда ответвление от ЛЭП выполняется с помощью кабеля, логичнее и ввод осуществить с помощью того же проводника. Для ввода кабеля в здание в стенке фундамента на глубине не менее 0,5 м пробивают отверстие. В него пропускают трубку диаметром в 1,5–2 диаметра кабеля (но не менее 5 см). Длину трубки подбирают с таким расчетом, чтобы она проходила сквозь всю толщину стенки фундамента и имела выступы с обеих сторон: на 5 см внутри здания и на 60 см снаружи. Трубку укладывают с уклоном в сторону наружной траншеи (приблизительно 5°) и тщательно изолируют (уплотняют цементным раствором с песком, глиной или кабельной пряжей, смоченной маслом), что исключает попадание воды в здание. Через одну трубку можно вводить только один кабель, а если ввод осуществляется несколькими кабелями, для каждого в стенку фундамента монтируется отдельная трубка.

У ввода в здание (в траншее) необходимо оставить запас кабеля (1 м), который может пригодиться для повторной разделки концов. Запас укладывают полукольцом радиусом 1 м и обязательно перекрывают кирпичом или бетонной плитой.

Прокладку кабелей в земле следует выполнять в асбоцементных безнапорных трубах диаметром 100 мм на глубине не менее 0,5 и не более 2 м от поверхности земли. Прокладку труб следует выполнять с уклоном в сторону улицы. В одну трубу можно затягивать только один кабель. Прокладку кабеля в земле можно выполнять так, как показано на рис. 41.

Рис. 41. Ввод кабельный в деревянное здание: 1 – кабель (прокладывается в траншее на глубине от поверхности земли не менее 0,7 м, в огороде – не менее 1 м); 2 – подсыпка из мелкого просеянного песка толщиной не менее 10 см; 3 – кирпич, уложенный поперек траншеи на утрамбованную подсыпку (в местах возможного механического повреждения кабеля); 4 – стальная труба; 5 – скобы; 6 – стена дома деревянная; 7 – втулка фарфоровая; 8 – электросчетчик.

Концы асбоцементных труб, а также кабели на выходе из труб следует загерметизировать несгораемыми или трудносгораемыми материалами. По подвалу или подполью допускается прокладка кабелей напряжением до 1000 В с бумажной пропитанной изоляцией без наружного покрова или с пластмассовой изоляцией и оболочкой.

Горизонтальные участки питающих линий допускается прокладывать в пустотах железобетонных конструкций (без труб) и в пластмассовых трубах в слое на стадии подготовки пола.

Допускается устройство скрытой прокладки линий в полу вышележащего этажа в пластмассовых трубах, уложенных в монолитный бетон.

При осуществлении ввода через стену на фарфоровых изоляторах проход проводов сквозь стену должен производиться в пластиковых или резиновых трубах (рис. 42), причем каждый из изолированных проводов ввода помещают в отдельную изоляционную трубку. Расстояние между проводами в стенах должно быть не менее 5 см, если они кирпичные или бетонные, и не менее 10 см, если они деревянные.

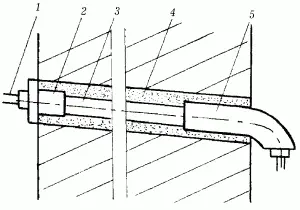

Рис. 42. Проход провода ввода через стену: 1 – провод ввода; 2 – втулка; 3 – изоляционная трубка; 4 – цементный или алебастровый раствор; 5 – фарфоровая воронка.

На наружные концы изоляционных трубок надевают фарфоровые воронки, на внутренние – втулки; зазоры между поверхностью отверстия в стене и изоляционной трубкой заделывают алебастровым или цементным раствором.

Во избежание скопления в отверстиях внутри стены влаги и попадания ее в фарфоровые воронки и резиновые трубки проходы через стены устраивают с небольшим (около 5°) уклоном в наружную сторону, а входные отверстия воронок и втулок заделывают после прокладки проводов.

Прежде чем приступить к ознакомлению с техническими параметрами и технологическими операциями осуществления ввода в здание воздушной электрической линии, необходимо помнить: монтаж ввода может производить только квалифицированный электрик, который имеет допуск к работе с высоким напряжением, необходимые навыки и нужные для этой работы профессиональный инструмент и спецоснастку. Теоретические знания по этому вопросу нужны для того, чтобы проконтролировать качество работы специалиста-электрика и при необходимости оказать ему посильную помощь.
