Расстояние между полосками должно составлять 50 см, а между полосками, вмазанными в основание, – 40 см.

К кирпичным, бетонным и деревянным основаниям провода и кабели крепят однолапковыми или двухлапковыми скобами. По кирпичным и бетонным основаниям скобы крепят капроновыми дюбелями с шурупами, по деревянным основаниям – шурупами. Для закрепления скобы с помощью капронового распорного дюбеля надо сначала разметить трассу электропроводки, затем просверлить по трассе в основании гнезд углубления диаметром 8 мм, глубиной 35 мм, вставить дюбель в гнездо нажимом от руки или слегка ударяя молотком. Затем шуруп пропускают в отверстие скобы, вставляют его в дюбель и завертывают с помощью отвертки.

При креплении кабелей горизонтальной прокладки по стенам скобами с одной лапкой последняя должна располагаться ниже кабеля. Кабели при прокладке по стенам и на потолках, а также на углах и концах крепят скобами с двумя лапками.

Расстояние между скобами не должно превышать 50 см.

Допускается крепление кабелей при вертикальной прокладке скобами с одной лапкой с любой стороны кабеля при наличии на скобе ребра жесткости.

Плоские провода и кабели в оболочке из трудносгораемых или несгораемых материалов, например провода АППР, можно прокладывать непосредственно по сгораемым основаниям с креплением гвоздями. Гвозди должны быть диаметром 1,4–1,6 мм, длиной 25–32 мм, со шляпками диаметром до 3 мм. Их надо забивать по средней линии разделительной пленки между жилами. Забивают гвозди молотком массой до 200 г с применением оправки, защищающей провода от повреждений во время работы (рис. 36).

Рис. 36. Крепление плоских проводов гвоздями.

Рекомендуется подкладывать под шляпки гвоздей эбонитовые, пластмассовые или резиновые шайбочки (для плоских проводов). Четырехжильные провода крепят полосками, нарезанными из белой жести, оцинкованных или окрашенных стальных листов. Ширина полоски – не более 10 мм, толщина – 0,3–1 мм, длина – 80 мм.

Под металлические полоски надо подкладывать прокладки из электроизоляционного картона, так чтобы они выступали на 1,5–2 мм с обеих сторон полоски. Если нет электроизоляционного картона, можно использовать любой картон толщиной 0,3–0,5 мм.

Под открытые провода марок АПВ, АППВ, АПН, АПРВ, проложенные по сгораемым основаниям, необходимо положить слой листового асбеста толщиной не менее 3 мм. Он должен выступать с каждой стороны провода не менее чем на 10 мм.

Для закрепления проводов применяют металлические полоски. При креплении проводов полосками последние закрепляют пряжкой типа К-407 или в замок. Длина полоски, закрепляемой в замок, должна быть больше длины полоски под пряжку на 10 мм.

Под металлическими полосками провода следует защищать прокладками из электроизоляционного картона, выступающими на 1,5–2 мм с обеих сторон полоски.

На рис. 37 показана открытая прокладка электропроводки в помещении непосредственно по деревянным основаниям.

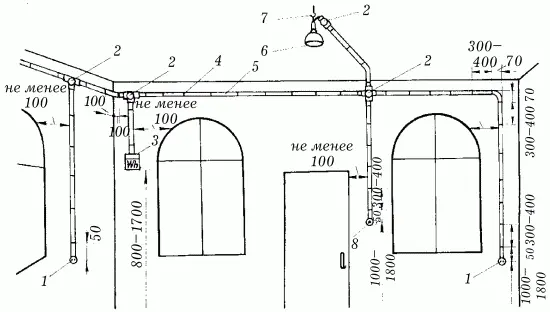

Рис. 37. Открытая прокладка проводов и кабелей (общий вид) внутри помещения: 1 – розетка штепсельная; 2 – коробка разветвительная; 3 – электросчетчик; 4 – места крепления проводов к основанию; 5 – провод электропроводки; 6 – светильник; 7 – крюк для крепления светильника; 8 – выключатель.

В стальных трубах электропроводка может выполняться открыто по поверхности, скрыто, при наружной прокладке проводов, а также при вводе в здание и монтаже электропроводки в чердачных помещениях.

Прежде чем приступить к монтажу электропроводки, стальные трубы следует очистить от ржавчины и снять заусенцы в торцевой части, чтобы не повредить провода при их протаскивании внутрь трубы. Для защиты от коррозии трубы надо покрасить или покрыть битумным лаком как снаружи, так и внутри. Оцинкованные трубы окрашивать не следует. При укладке труб в бетоне снаружи их не окрашивают. Сгибать трубы следует на специальном оборудовании, чтобы не смять их на углах. Углы изгиба должны быть равны 90°. При скрытой прокладке труб радиус изгиба должен составлять не менее шести наружных диаметров трубы, при открытой прокладке – не менее четырех, а при прокладке в бетоне – не менее десяти.

Для выполнения криволинейных участков трассы электропроводки, а также ввода проводов в корпус электроустановки применяют гибкие вводы типа К1080–К1088. Вводы состоят из металлорукава с полимерным покрытием, вводной и трубной муфт.

Для соединения труб между собой используют муфты типа ТР, МТ. Муфта выполняется с металлорукавами или патрубками. Соединение с помощью муфт делается без резьбы.

Вводные патрубки типа У476–У479 используются для ввода в металлические корпуса электроустановок стальных труб электропроводок и металлорукавов.

Для обеспечения надлежащего заземляющего контакта между корпусом электроустановки и трубами используют установочные заземляющие гайки типа К480-К486.

Для крепления стальных труб электропроводки к различным металлоконструкциям применяют хомутики типа С437–С442 и накладки типа НТ.

Для крепления стальных труб электропроводок, а также проводов и кабелей к различным основаниям используют скобы типа К142–К470. Их крепят к основаниям с помощью болтов, винтов, шурупов.

Перед затяжкой проводов в трубы закладывают стальную проволоку или трос диаметром 3–4 мм. Концы проводов крепят к тросу или стальной проволоке и с их помощью протягивают внутрь трубы провод.

Стальные трубы электропроводок могут быть использованы в качестве заземляющих или зануляющих проводников, если на всем протяжении их обеспечивается надлежащий электрический контакт.

В пластмассовые трубы можно прокладывать провода марок АПВ, АПРТО, АПРВ, АПР, АППВС, АППВ, АПН.

Полиэтиленовые трубы можно применять только для скрытых электропроводок по несгораемым основаниям вместо стальных труб.

Винипластовые трубы следует применять для скрытых и открытых электропроводок вместо стальных труб в качестве защитной оболочки от механических повреждений.

Нарезка резьбы на винипластовых трубах не допускается. Можно делать только накатку. Глубина борозд, а также гнезд в них под установку разветвительных и протяжных коробок, установочных изделий утопленного типа должна быть определена с учетом толщины штукатурного или облицовочного слоя.
