– в зазорах между кирпичной кладкой (рис. 38).

Рис. 38. Скрытая прокладка проводов: а – в зазоре (борозде) между кирпичами при кирпичной кладке; б – то же, но с последующим оштукатуриванием кирпичной кладки; в, г – в пустотах железобетонных плит и панелей: 1 – провод; 2 – раствор цементный; 3 – штукатурка мокрая; 4 – алебастр.

До заштукатуривания провода закрепляют временно в отдельных местах «примораживанием» при помощи алебастрового раствора (рис. 39) расстояние между точками «примораживания» не более 25 см.

Рис. 39. «Примораживание» проводов алебастровым раствором.

Следует учесть, что алебастровый раствор очень быстро твердеет и приобретает при этом повышенную прочность; поэтому через 1–2 минуты после нанесения алебастровых комочков их следует приплюснуть к изоляции провода. Затем все участки электропровода следует прозвонить тестером, при положительном результате бороздки можно заштукатуривать.

Возможно крепление проводов скобами или хомутами из пластмассы, резины, хлопчатобумажной ленты.

При прокладке проводов в зазорах между кирпичной кладкой (без последующего оштукатуривания) провод закрепляют в борозде цементным раствором толщиной не менее 5 мм. При прокладке проводов с последующим оштукатуриванием допускается глубина борозды под провода менее 5 мм, с толщиной штукатурного слоя не менее 5 мм.

Скрытая прокладка плоских проводов по деревянным основаниям должна выполняться под слоем штукатурки с подкладкой под провода слоя листового асбеста толщиной не менее 3 мм или по штукатурке толщиной не менее 5 мм. При этом асбест или слой штукатурки должны быть уложены поверх дранки, либо дранка должна быть вырезана по ширине асбестовой прокладки. Асбест или слой штукатурки должны выступать не менее чем на 5 мм с каждой стороны провода. Крепление плоских проводов непосредственно гвоздями при любом способе скрытой прокладки проводов недопустимо.

Скрытую прокладку проводов АППВС, АПН, АПВ по деревянным, покрытым сухой гипсовой штукатуркой стенам и перегородкам ведут в зазоре между стеной и штукатуркой в сплошном слое алебастрового намета или между двумя слоями листового асбеста.

Толщина листового асбеста должна быть не менее 3 мм, а алебастрового слоя – 5 мм. Слой алебастра или асбеста с каждой стороны провода должен выступать не менее чем на 5 мм.

Допускается крепление скобами или хомутами из пластмассы, резины, хлопчатобумажной ленты. Длина полосок для изготовления скоб должна быть 8 см.

Выключатели и розетки при скрытой электропроводке крепят с помощью стальных коробок типа У19Б, в которые встраивают выключатели и штепсельные розетки. Стальную коробку вмазывают в гнездо алебастровым раствором. Диаметр гнезда должен составлять не менее 8 см, глубина – не менее 4,5 см. Для присоединения плоского провода к зажимам выключателя или штепсельной розетке разделительную пленку нужно разрезать или вырезать на участке присоединения.

Металлические коробки в местах ввода плоских проводов должны иметь втулки из изолирующего материала, либо на провод следует наложить дополнительную изоляцию (3–4 слоя прорезиненной изоляционной ленты или липкой полихлорвиниловой).

Вертикальные струны-подвески устанавливают, как правило, в местах закрепления разветвительных коробок, штепсельных разъемов и светильников.

Расстояние между точками промежуточного крепления троса должно быть не более 12 м. Для вертикальных струн-подвесок рекомендуется применять стальную оцинкованную проволоку диаметром 2–3 мм для силовых электропроводок и 1,5–2 мм для осветительных.

Все металлические части тросовой проводки – оголенные части троса, натяжные устройства, тросовые зажимы, концевые анкерные конструкции, проволочные подвески, оттяжки – необходимо смазывать солидолом.

Тросовые электропроводки могут выполняться специальными тросовыми проводами марок АВТС, АВТ, APT с несущим стальным тросом, а также защищенными проводами и кабелями соответствующих марок и незащищенными изолированными проводами марок АПВ, АПРВ, кабелями марок АВРГ, АНРГ, АВВГ, АПВГ, подвешенными к несущему стальному тросу (рис. 40).

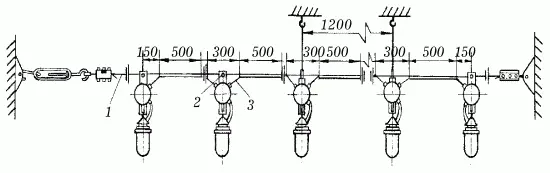

Рис. 40. Электропроводка тросовая с проводами АПВ, АПРВ или кабелями марок АВРГ, АНРГ, АВВГ, АПВГ: 1 – трос; 2 – подвеска; 3 – кабель.

В качестве несущих тросов применяются стальные канаты-тросы диаметром 1,95–6,5 мм, сплетенные из стальных оцинкованных проволок. Допускается вместо несущего троса применять стальную оцинкованную или имеющую лакокрасочное покрытие горячекатаную проволоку (катанку) диаметром 5–8 мм.

При подвеске трос должен быть хорошо натянут. Усилие при натяжении не должно превышать 0,7 того усилия, которое допускается для данного несущего троса. Работы по подводке и натяжке несущих тросов лучше всего вести при температуре окружающей среды не ниже 20 °C.

При подвеске незащищенных изолированных проводов на тросах расстояние между точками крепления проводов не должно превышать:

– для незащищенных изолированных проводов, проложенных на тросовых подвесках, при сечении 2,5–6 мм 2– 1,5 м;

– для проводов, проложенных непосредственно, при сечении 2,5–6 мм 2 – 0,5 м;

– для кабелей во всех случаях – 0,5 м.

Для натяжения стальных канатов при тросовой проводке используются муфты натяжные типа К798, К804, К805, а для натяжения стальных канатов или стальной проволоки при монтаже тросовых электропроводок – муфты типа МН. Допустимая нагрузка при натяжении не должна превышать 3 кН.

Для концевого крепления стальных канатов или стальной проволоки диаметром 6–8 мм при монтаже тросовых электропроводок применяется анкер типа К675. Допустимая нагрузка на него не должна превышать 16 кН. Для крепления стальных канатов или проволоки к стенам используется анкер проходной типа К809 при усилии натяжения не более 16 кН.

Для соединения проволочных подвесов, растяжек, оттяжек с несущим тросом электропроводки служит зажим типа К296. Допустимая нагрузка на него не должна превышать 7,2 кН. Для скрепления петли, выполняемой на конце стального троса (каната), диаметром 6–8 мм служит зажим тросовый типа К676. Допустимая нагрузка на зажим составляет 16 кН.

Для ответвления проводов от магистрали, а также для присоединения светильников при тросовой электропроводке используются коробки тросовые типа У245, У246, снабженные винтом для заземления (присоединения нулевого провода сети), и коробки типа У230, У231, применяемые для ответвления от тросовых электропроводок, выполненных проводами APT, ABTB (к одной коробке может быть присоединено до трех электроприемников).
