Длину выступающего конца заклепки выбирают в зависимости от формы замыкающей головки. При полукруглой форме головки длина выступающего конца должна составлять 1,5 диаметра стержня. Если головка плоская, длина выступающего конца стержня должна составлять примерно 1,1 стержневого диаметра. Клепка может быть обычной или потайной. При обычной клепке головки заклепок находятся над поверхностью деталей, а при потайной расплющиваются заподлицо с поверхностью сращиваемых деталей.

Если соединяют детали из кровельной стали с деталями из сортовой стали, то обычно используют заклепки диаметром 2,5–3 мм, располагая закладные головки на стороне тонкой детали.

Обычно детали сращивают одним заклепочным швом, а иногда и 2. Заклепки располагают на расстоянии 3 см друг от друга и на расстоянии 1,5 длины стержня от кромки деталей. Для заклепок в деталях делают отверстия больше диаметра стержня заклепки на 1/4. При сращивании деталей влетай, т. е. клепку делают заподлицо с поверхностью деталей, отверстия для клепки зенкуют (придают отверстию форму усеченного конуса) на глубину, равную высоте головки, под углом 60–80°.

Применяется для установки закладной головки. Для этого поверхность инструмента, которая при работе соприкасается с головкой, имеет углубление в форме головки.

Берется молоток массой 3 кг. Используется при вбивании заклепок в отверстие.

Необходима для уплотнения сращиваемых деталей.

Используется для доводки (окончательного формирования) замыкающей головки.

Сращивание деталей начинают с установки ориентировочных клепок на концах заклепочного ряда и через определенные промежутки между ними.

Клепка выполняется в таком порядке: подгон сращиваемых деталей; разметка отверстий для заклепок; просверливание отверстий; укладка заклепки; осадка сращиваемых деталей для плотного их прилегания друг к другу и замыкающей головке; доводка замыкающей головки с помощью обжимки.

Для получения плотного и водонепроницаемого шва применяют паяние – скрепление металлических деталей расплавленным припоем. Припоем называются оловянно-свинцовые сплавы, которые легко поддаются плавке. При паянии расплавленный припой помещают в промежуток между предварительно разогретыми паяльником деталями. Припой заполняет поры основного металла и образует плотный шов. Для кровельных работ берут мягкие припои, температура плавления которых не более 300 °C.

С кромок сращиваемых деталей перед паянием удаляют ржавчину, грязь, шлифуют их, чтобы не было заусенцев и неровностей. После этого лудят (покрывают тонким слоем олова) участки спаивания, шлифуют и лудят жало паяльника. Детали кладут на ровную деревянную поверхность (брусок). После подгонки кромок деталей в промежуток между ними с помощью кисточки или тонкой палочки вводят хлористый цинк (соляную кислоту). В том случае, если шов большой, его в нескольких местах припаивают. Жало паяльника с припоем ставят в начале шва и по мере попадания припоя в промежуток между деталями шов в этом месте прижимают деревянным бруском, а паяльник перемещают на новое место и т. д. Количество припоя на жале время от времени пополняют.

Сращиваемые детали во время пайки слегка наклоняют в сторону перемещения паяльника. Прижим с кромок деталей снимают только после того, как припой затвердеет, а спаянный шов станет матово-серым. Шов затем промывают под струей воды или протирают тампоном, смоченным в содовом растворе, и сушат ветошью.

Паяние параллельно с клепкой применяют при изготовлении инвентаря, воротников для труб и т. д.

При выполнении кровельных работ используют ведро цилиндрической формы, ведро конической формы и бидон, правила изготовления которых приведены ниже.

Ведро цилиндрической формы состоит из таких элементов: днище, обечайка, ободок, ушки, дужка, заклепки (рис. 77).

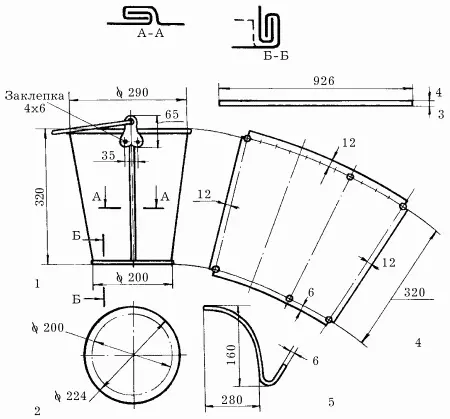

Рис. 77. Цилиндрическое ведро: 1 – общий вид ведра; 2 – заготовка днища ведра; 3 – проволочный ободок в развернутом виде; 4 – половина обечайки; 5 – дужка ведра.

Для изготовления обечайки берут листовую сталь толщиной 1 мм и отмечают на ней размеры обечайки (высоту и длину, равную длине окружности днища плюс припуск 12 мм на швы, соединяющие кромки обечайки и обечайку с днищем, и на закатку ободка). Проволоку для ободка берут диаметром 4 мм. Ушки прикрепляют к обечайке с помощью заклепок сечением 6 х 4 мм.

Для дужки используют проволоку диаметром 6 мм и вставляют ее в ушки. При скреплении деталей все фальцы для более прочного соединения смазывают суриковой замазкой.

Как и цилиндрическое, коническое ведро состоит из обечайки, ободка, днища, ушек и заклепок (рис. 78).

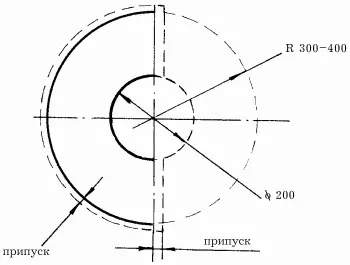

Рис. 78. Изготовление конического ведра.

Чтобы сделать коническое ведро, берут листовую сталь толщиной 0,65–0,7 мм и размечают на ней выкройку ведра. Чертят круг диаметром 30–40 см, затем чертят второй круг диаметром 20 см внутри первого. Круги должны иметь один центр. Затем их делят пополам и откладывают припуски для спайки бокового шва и для проволочного ободка. После этого вырезают половинку большого круга, а также входящую в нее половину маленького круга. Спаивают боковые кромки. Измерив диаметр маленького отверстия, чертят на листовой стали круг диаметром, равном диаметру этого отверстия, и вырезают его. Таким образом получают днище конического ведра. Днище припаивают к нижним кромкам обечайки. Затем закатывают проволочный ободок, придав ему сначала форму кольца, и забортовывают его с помощью молотка; вырезают из более толстой стали (1–1,2 мм) ушки и заклепками приклепывают их к верхней части обечайки. Проволочную дужку вставляют в ушки.

Бидон состоит из обечайки, конуса, днища, горловины, ободка, верхней части крышки, обечайки крышки и ручки. Для изготовления бидона берут сталь толщиной 0,8–0,9 мм. Делают его делают выкройке, изображенной на рисунке 79.

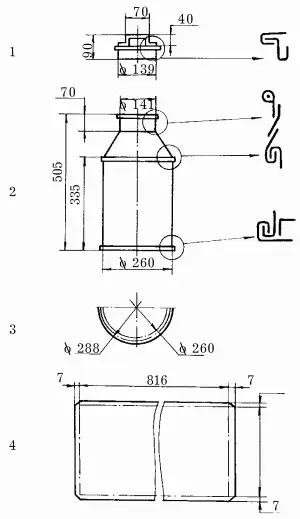

Рис. 79. Бидон: 1 – крышка бидона; 2 – вид сбоку; 3 – половина выкройки днища видона; 4 – выкройка конуса.
