Евгения Сбитнева - Кровельные работы

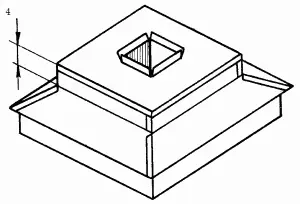

Рис. 89. Колпак для дымовой или вентиляционной трубы.

Заготовки по шаблонам вырезают из листовой стали.

В боковинах отгибают капельники, верхние прямоугольные ободки и кромки для фальцевого соединения, а в крышке прорезают отверстие по размеру дымохода и отгибают внутренние бортики.

После этого крышку соединяют с боковинами угловыми фальцами.

Зонты защищают дымовые каналы от попадания в них атмосферной влаги. В зависимости от формы зонты бывают коническими или пирамидальными.

Для изготовления конических зонтов используют кровельная сталь толщиной 1–1,5 мм, а для пирамидальных – в 2 раза тоньше.

Для выполнения развертки конического зонта (рис. 90) необходимо начертить окружность нужного диаметра, провести из ее центра 2 радиуса так, чтобы угол между ними составил 35°, сделать припуск на нахлестку и вырезать заготовку. Затем края заготовки соединяют и закрепляют 3–4 заклепками, с наружной стороны к зонту также заклепками прикрепляют 3 стойки.

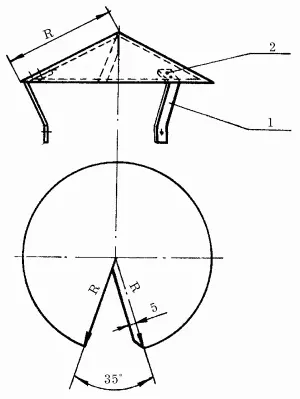

Рис. 90. Заготовка для конического зонта: 1 – стойка; 2 – заклепка.

Для выполнения развертки пирамидального зонта (рис. 91) чертят квадрат заданного размера, противоположные углы соединяют диагоналями, образуя 4 треугольника, одну из сторон треугольника разрезают, по линии разреза заготовка раздвигают на угол 25°, делают припуски на подгиб и на фальцевое соединение.

Рис. 91. Заготовка для пирамидального конуса.

Готовую заготовку слегка прогибают по сторонам треугольников и соединяют замыкающим фальцем.

К внешней стороне зонта крепятся 4 стойки.

Для придания жесткости кровельным изделиям в них закатывают проволоку. Вдоль кромки стального листа с помощью линейки проводят 2 риски: первую на расстоянии, равном 1/2 диаметра закатываемой проволоки, а вторую на расстоянии, равном 1/3 расстояния до первой риски.

Затем совмещают вторую риску с краем верстака и под прямым углом отгибают кромку (рис. 92, а), лист переворачивают и отогнутую кромку загибают внутрь листа еще на 15° (рис. 92, б), переворачивают лист и делают отгиб по первой риске (рис. 92, в), опять переворачивают лист и отгиб кромки доводят до 90° (рис. 92, г), в отгиб закладывают отрезок проволоки (рис. 92, д) и деревянным молотком сваливают кромку (рис. 92, е).

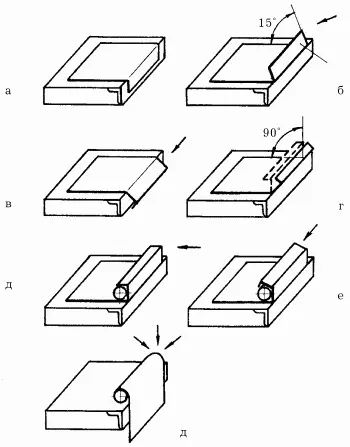

Рис. 92. Закатка проволоки: а – совмещение второй риски с краем верстака; б – загиб кромки на 15°; в – отгиб по первой риске; г – отгиб кромки до 90°; д – заладывание проволоки; е – сваливание кромки; ж – обжимание.

В заключение лист устанавливается вертикально и проволока окончательно обжимается со всех сторон (рис. 92, ж).

В круглых изделиях сначала отбортовывают кромку заданной ширины на 90°, закладывают в нее проволочное кольцо соответствующего диаметра, на брусе-оправке или наковальне делают прихватку в нескольких местах, сваливают отгиб и укладывают его на кольцо.

Картины настенных желобов выполняют на верстаке.

В двойной картине (рис. 93) короткие стороны листов соединяются между собой двойными лежачими фальцами, расположенными по направлению стока воды.

Рис. 93. Двойная картина настенного желоба.

На одной длинной стороне картины отгибается кромка для соединения с рядовым покрытием, а на коротких сторонах, отступив от другой длинной стороны 200–250 мм, делают по 1 надрезу глубиной 30 мм и вдоль длинной кромки под углом 60° к плоскости картины отгибают отворотную ленту. Углы кромок под двойные лежачие фальцы обрезают на 45°. Борт желоба отгибается на высоту 120–150 мм в зависимости от годового количества осадков, выпадающих в данной местности.

Затем на коротких сторонах картины отгибаются кромки под лежачие фальцы: у картин желобов, расположенных справа от водоприемной воронки, правые отгибы делают вверх, а левые вниз, а у левых картин – наоборот.

Подвесные желоба, как правило, бывают полукруглыми, но встречаются и прямоугольные. Изготавливаются они звеньями длиной по 3–4 м. Листы в картине соединяются двойными лежачими фальцами и осаживаются так, чтобы они оказались с наружной стороны желоба. Выгибается готовая картина на специальном приспособлении с помощью киянки. В конце желобов, не соединяющихся с воронками, ставятся заглушки.

Водосточная труба состоит из:

– водоприемной воронки;

– прямых звеньев;

– колен для обхода выступов на стене;

– отмета для отвода воды от стен здания.

Основными деталями водоприемной воронки являются ободок, конус и стакан. Для ободка воронки вырезают заготовку, ширина которой равна длине верхней стороны трапециевидной заготовки для конуса, и ее края отгибают для соединения с конусом. Затем заготовку выгибают и соединяют фальцем. На готовом ободке выкатывают 2 валика жесткости и отбортовывают кромка, в которую закатывают проволоку диаметром 14 мм.

Для конуса вырезают заготовку в виде трапеции, верхняя сторона которой имеет длину, равную ширине заготовки для стакана, а нижняя равна ширине заготовки для ободка. На заготовке загибают фальцевые кромки и скатывают ее в конус на вальцовке при отклоненном сгибающем вале. Конус соединяется фальцем по своей образующей. Кромки прямоугольной заготовки стакана соединяются и обжимаются. Стакан вставляется в звено трубы.

Прямые звенья водосточных труб изготавливаются из стандартных стальных листов, которые разрезаются вдоль или поперек в зависимости от нужного количества звеньев и диаметра водосточной трубы. Чтобы готовые звенья хорошо входили друг в друга, заготовке придается небольшая конусность: одна ее сторона укорачивается на 5–6 мм.

Заготовку звена с отогнутыми кромками для фальцевого соединения свертывают вручную на брусе-оправке, стальной трубе или выкатывают на вальцовке.

На концах прямых звеньев за зигмашине выкатываются валики, выступающие над поверхностью звена на 7–8 мм. Они одновременно являются ребрами жесткости и ограничителями глубины захода одного звена в другое.
