Оптимальный объем пустот в песке не должен превышать 37 %, в гравии – 45 %, а в щебне – 50 %.

Размеры самого крупного заполнителя не должны превышать 1/4–1/5 минимального размера деталей конструкции.

Готовая бетонная масса уменьшается в объеме: из 1 м3сухой смеси получается около 0,7 м3бетонной массы, поэтому исходных материалов надо брать больше.

Бетонные или железобетонные кольца делаются высотой 0,7–1 м и диаметром 0,8–1 м в зависимости от глубины колодца. Толщина стенок железобетонных колец – 10–11 см.

С одной стороны, такая толщина отвечает требованию экономии материала, а с другой стороны, она обеспечивает достаточную прочность кольца. Кроме того, она создает оптимальное пространство для заполнения его арматурой.

Железобетонные кольца армируются вертикальными стержнями диаметром 8–12 мм (по 4–10 в каждом кольце) или горизонтальными кольцами диаметром 6–8 мм (по 12–15 в каждом кольце).

При строительстве колодцев используются в основном железобетонные кольца, поэтому перед тем как залить форму бетоном, в нее надо вставить стальную арматуру.

Простейшее железобетонное кольцо показано на рисунке 133. В него вставлены арматурные стержни, скрепленные между собой скобочками, а на поверхность выведены два ушка, с помощью которых кольцо устанавливается в шахту колодца.

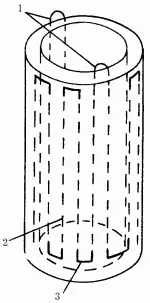

Рис. 133. Железобетонное кольцо со вставленными арматурными стержнями: 1 – ушки; 2 – стержень; 3 – скобочка.

Чтобы не спиливать ушко после установки кольца, в последнем можно сделать для него пазуху с отверстием, выходящим наружу, через которое пазуха заполняется раствором.

При установке бетонных колец вместо ушек можно использовать небольшие вертикальные скобки, расположенные на расстоянии 10–15 см от края кольца. Для их крепления в бетоне необходимо оставить несколько отверстий диаметром 12–15 см (рис. 134).

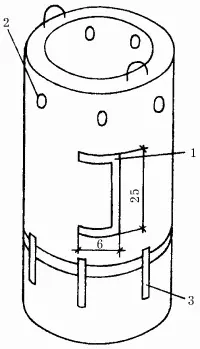

ис. 134. Два кольца, соединенных скобами: 1 – вертикальная скобка; 2 – отверстие для установки соединительной скобы; 3 – соединительная скоба (размеры даны в см).

В колодце кольца скрепляют между собой шестью стальными скобами длиной 20 см. Для таких скоб на расстоянии 10–15 см от края в кольце делаются отверстия. Поскольку швы между кольцами за счет уплотнения их волокнистыми материалами становятся шире, то в одном кольце отверстия должны иметь правильную круглую форму, а в другом – эллипсоидную. Длина эллипса равна двум диаметрам скобы.

Один конец соединительной скобы можно установить на кольцо еще в процессе заливки формы бетоном. Тогда на другом кольце для второго конца такой скобы устраивается пазуха, как для ушек, с использованием деревянного вкладыша круглой или прямоугольной формы. Из готового кольца вкладыш легко выбивается с помощью молотка.

Во избежание перекоса кольца при установке на его торцевых сторонах делаются замки (треугольной формы) на глубину 6–7 мм, которые отстоят от наружного края кольца на 7–10 мм (рис. 135).

Рис. 135. Устройство замка: 1 – арматура; 2 – просмоленный канат; 3 —замок; 4 – верхнее кольцо; 5 – нижнее кольцо.

После того как все подготовительные операции будут закончены, форму устанавливают на щит и заполняют ее бетоном. Этот процесс называется отбивкой, если раствор густой, или отливкой, если раствор жидкий. Чтобы зафиксировать арматурный каркас, между ним и стенками формы вставляются тонкие доски, которые по мере заполнения формы раствором приподнимают. Бетон необходимо укладывать постепенно, уплотняя каждый слой стальным штырем диаметром 10–15 мм, особенно тщательно эта операция выполняется вокруг вкладышей.

После окончательного застывания бетона кольца вынимаются из форм (отбитые – через 4 сут; отлитые – через 1 нед) и выдерживаются на щите 5 сут. Чтобы изделия приобрели дополнительную прочность, 4–5 раз в день их надо смачивать водой.

Поддерживать рабочее состояние бетонного колодца легче, если стенки его будут гладкими, поэтому очищенные от смазки кольца надо промыть водой, покрыть тонким слоем цементного раствора (1: 1), разровнять сначала полутерком, а затем мягкой ветошью. Для строительства колодца можно использовать и готовые железобетонные кольца, применяемые для смотровых водопроводных и канализационных колодцев диаметром 1 м.

В вырытом котловане разравнивается дно, после чего на него опускается первое железобетонное кольцо. Внешний диаметр этого кольца больше внешнего диаметра остальных колец на 5–6 см.

В нижний его край при изготовлении вставляется металлический нож со штырями, чтобы кольцо могло легко врезаться в грунт.

Нижний край первого кольца может быть выполнен без ножа – в виде конуса (заостренным). Тогда при его изготовлении надо использовать более прочный бетон, увеличив долю цемента в растворе или используя бетон марки 500 и выше. Кроме того, на дно колодца можно положить деревянное кольцо с ножом толщиной не менее 15 см. Сделать его можно из березы, клена или мореного дуба. Если колодец роется в слабом грунте, то в качестве основного первого кольца используется обычное. Дойдя до водоносного слоя, под него надо положить железобетонную плиту шириной 30–40 см, длиной 60–70 см и толщиной 10–15 см, постепенно подрывая его стенки.

При опускании в шахту кольцо цепляется за ушки на краю или за вертикальные скобки по бокам. После установки кольца ушки спиливаются или срезаются газовым аппаратом.

На верхний край кольца кладется уплотнитель – просмоленный канат, пенька или любой другой волокнистый материал, чтобы через соединительный шов в колодец не проникала загрязненная вода.

После установки второго кольца внутренние швы, а также имеющиеся пазухи ушек или вертикальных скобок очищаются, промываются водой и через некоторое время, после того как вода впитается в бетон, заполняются цементным раствором (1: 1 или 1: 2). Наружные швы заделываются раствором после сооружения всей трубы.

Для придания колодезной трубе прочности и монолитности кольца между собой крепятся стальными скобками длиной 20 см, которые устанавливаются либо с наружной, либо с внутренней стороны, концы скоб загибаются. Предварительно скобы надо покрыть масляной водостойкой краской и хорошо просушить. Если в кольцах при их изготовлении не сделали отверстия для скоб, их можно просверлить электродрелью с победитовым сверлом.
