Прибавки:

Пг = 4

Пшг = 2

Пшс = 2

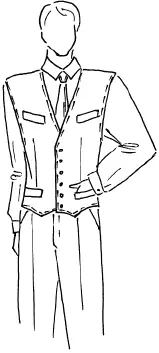

Рис. 31. Костюмный мужской жилет

Размер 50, рост III

Построение чертежа:

Спинка.

Для построения жилета строят прямой угол с вершиной в точке А.

1. Линия талии.

Уровень линии талии определяется отрезком: АТ = Дтс + Пдтс = 45,5 + 1 = 46,5 см.

2. Линия груди.

Уровень линии груди первым способом определяют по формуле:

АГ = Впрз + 4,5 = 21,4 + 4,5 = 25,9 см.

Уровень линии груди вторым способом определяют по формуле: ТГ = Вб – 3,5 = 24,1 – 3,5 = 20,6 см.

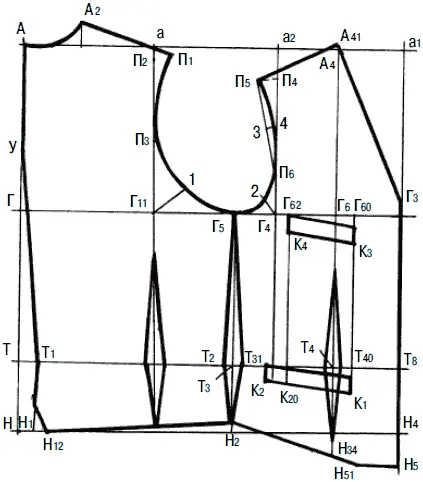

Рис. 32. Чертеж-основа

3. Уровень выпуклости лопаток.

Уровень выпуклости лопаток определяет отрезок:

АУ = 0,3Дтс = 0,3x43,5 = 13,7 см.

4. Длина жилета.

Определяется отрезок:

АН = АТ + (8… 10) = 46,5 + 10 = 56,5 см (ТН = 8…10 см).

5. Средняя линия спинки.

Прогиб средней линии спинки на линии талии ТТ 1= 3 см. Отведение средней линии спинки на линии низа НН 1= 1,5 см. От точки Т 1вниз по линии Т 1Н 1откладывают 5 см (точка Н 11). От точки Н 1вправо по горизонтали откладывают 3 см (точка Н 12). Точки Н 11и Н 12соединяют прямой линией.

Среднюю линию спинки проводят через точки А, У, Т 1и Н 11и Н 12.

6. Ширина спинки.

Средняя линия спинки пересекается с линией груди в точке Г 10. От точки Г 10вправо откладывают ширину спинки Г 10Г 11= 19,4 см.

7. Ширина проймы.

Ширина проймы составляет Г 11Г4 = 17 см и ширину полочки Г 3Г 4= 18,2 см.

8. Линия полузаноса.

Через точку Г 3проводят вертикаль, которая пересекается с горизонталью, проведенной из точки А в точке а 1; с горизонталью из точки Т – в точке Т8; с горизонталью из точки Н – в точке Н 4. От точки Н 4вниз по линии А 1Н 4откладывают 5,5 см (точка Н 5).

От точки А вправо по горизонтали откладывают отрезок, равный отрезку Г 10Г 11(точка а ); от точки а 1влево откладывают отрезок, равный отрезку Г 3Г 4(точка А 2). Точки Г 11и а, а также Г 4и а 2соединяют прямыми линиями.

9. Ширина горловины спинки.

Ширина горловины спинки определяется отрезком:

АА 1= Сш/3 + Пшр. горл = 20,5/3 + 1,3 = 8,1 см.

10. Высота горловины спинки.

Определяется отрезком:

А 1А 2= АА 1/3 + Пшов = 8,1/3 + 1 = 3,7 см.

11. Высота проймы спинки.

Определяется отрезком Г 11П 2= Впрз = 24,5 см.

Длина плечевого шва откладывается от точки А 2через точку П 2. При этом П 2П 1= 2…2,5 см.

Вспомогательная точка 1 находится на биссектрисе угла Г 111 = 4,2 см.

Точка П 3находится на пересечении горизонтали, проведенной из точки У и прямой Г 11а. Линию проймы спинки проводят через точки П 1, П 3, 1 и Г 5.

12. Боковой срез.

Боковой срез спинки строят на вертикали, опущенной из точки Г 5, которая пересекается с линией талии в точке Т 3, а с линией низа – в точке Н 2. Вверх от точки Н 2откладывают 1 см (точка Н 21). Влево от точки Т 3откладывают 1 см (точка Т 2).

Точки Н 12и Н 21соединяют прямой. Линию бокового среза спинки проводят через точки Г 5Т 2Н 21.

13. Расчет вытачек.

В жилете по линии талии обычно проектируют вытачки. Сумму растворов вытачек по линии талии определяют по формуле:

(Сг + Пг) – (Ст + Пт) = (50 + 2,5) – (44 + 2,5) = 6 см.

Полученную величину делят на 3 (для полочки, спинки, бокового шва в равных частях), то есть одна вытачка будет составлять 2 см.

Вытачки на спинке строят на вертикали, проведенной из точки Г 11до линии низа. Верхний конец вытачки расположен ниже точки Г 11на 7,5 см.

Полочка.

1. Ширина горловины.

Для определения точки А 4отрезок а 1а 2делят пополам. Через точку А 4проводят вертикаль вниз до пересечения с линией талии в точке Т 4. От точки Т 4вверх по вертикали откладывают отрезок, который определяет положение высшей точки горловины, равный мерке Дтп = 48 см.

2. Высота проймы полочки.

Определяется отрезком Г 4П 4= 21,5 см.

3. Скос линии плечевого среза.

А 41П 5= 16 см (по мерке). Точка П 6– точка касания проймы линии:

Г 4П 4= 6 см.

4. Линия проймы.

Вспомогательная точка 2 находится на биссектрисе угла Г 4= Г 111 – 1 см. Вспомогательная точка 3 – на середине отрезка П 5П 6. Вспомогательная точка 4 откладывается вправо от точки 3 на 1 см. Линию проймы проводят через точки П 5, 4, П 6, 2 и Г 5.

5. Боковой срез полочки.

Прогиб бокового среза полочки на линии талии Т 2Т 31= 1 см. Линию бокового среза полочки проводят через точки Г 5, Т 31и Н 21.

6. Посторонние линии карманов.

Передние концы бокового и верхнего карманов должны находиться на вертикали, проходящей через точки Г 60и Т 40. Положение точек Г 60и Т 40определяют, отложив вправо от точки Г 6на линии груди и точки Т 4на линии талии 2 см.

От точки Г 60влево по горизонтали откладывают ширину листочки (точка Г 62). От точки Г 60вниз по вертикали откладывают 3 см (точка К 3). От точки Г 62вниз по вертикали откладывают 2 см (точка К 4). Ширина листочки верхнего кармана равна 2 см.

Длина верхней листочки унифицирована по размерам изделия (см):

• для 44-48-го размеров – 8;

• для 50-54-го размеров – 9-9,5;

• для 56-64-го размеров – 9,5-10.

От точки Т 40вниз по вертикали откладывают 3,5 см (точка К 1). Через точки Г62 и К4 проводят вертикаль вниз до пересечения с линией талии в точке Т 41. От этой точки вниз по вертикали откладывают 2,5 см (точка К 20). Через точки К 1и К 20проводят прямую влево, на которой от точки К 20откладывают отрезок К 20К 2= 3 см.

Ширина листочки бокового кармана равна 2,5 см.

7. Построение передней вытачки

Переднюю вытачку строят на вертикали А 41Т 4. Верхний конец вытачки не доходит до точки Г 41на 7 см.

В жилете может проектироваться хлястик, который втачивается в вытачки на спинке. Ширина хлястика в местах втачивания 3 см, в концах – 2 см.

На одной конструктивной основе можно строить самые разнообразные модели. Мы предлагаем несколько самых популярных моделей. На чертежах, прилагаемых ниже, точками отмечены выступающие места, отличающие новый чертеж от чертежа-основы.

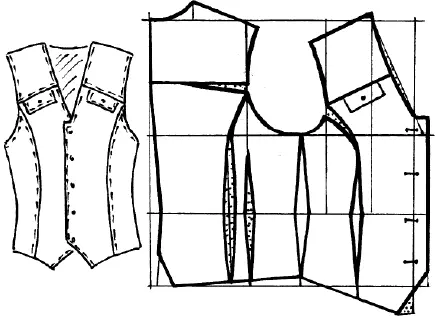

Однобортный жилет(рис. 33). Спинка и полочка жилета с отрезными кокетками. В шве кокетки полочки – клапан с петлей. По линии передней вытачки проходит рельеф. На спинке вытачка перемещена влево. На линии вытачки располагается рельеф. Спинка по линии талии расширена для стягивания резинкой. Прогиб выреза жилета несколько увеличен: линия полузаноса в верхней части расположена под прямым углом к вырезу горловины. Застежка на пяти пуговицах.

Рис. 33. Однобортный жилет
