Затяжка также останется целой и не будет скалываться в том случае, если стропильные ноги будут находиться на расстоянии 300–400 мм от края. Стропильная нога может быть установлена и в конце затяжки, но в этом случае зуб должен находиться как можно дальше от края.

Чтобы крепление было прочным, часто в качестве способа соединения используют двойной зуб. Высоту соединений можно сделать примерно одинаковой, но, как правило, их изготавливают таким образом, чтобы первый по высоте равнялся 1/ 5толщины затяжки, а второй – 1/ 3. В затяжке для первого зуба придется изготовить упор и шип, а на стропиле сделать проушину. Для второго зуба потребуется только упор.

Для дополнительного крепления стропил в затяжках можно взять хомуты или болты, однако последние при строительстве стропильного каркаса используются гораздо реже, так как они значительно снижают сечение стропильных ног и затяжек.

Подкосы с бабкой лучше всего соединять с помощью врубки. Для этого в бабке нужно вырубить гнездо, а в подкосе изготовить шип (рис. 35).

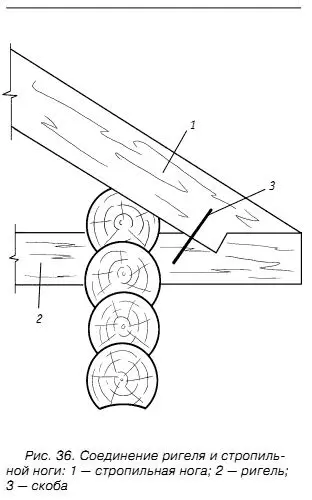

Такое соединение не может обойтись без дополнительного укрепления с помощью болтов или хомутов. Ригель со стропильными ногами должен соединяться сковороднем. Такое соединение следует укрепить с помощью болта и нагеля, а чтобы оно было прочным, в конструкцию можно добавить и скобу (рис. 36).

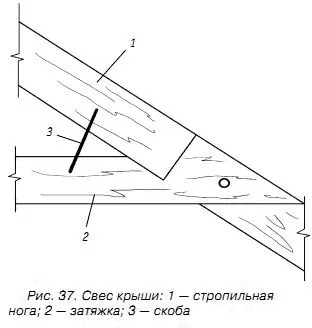

Составные части для большей прочности можно оборудовать зубом, металлической накладкой и болтами. Затяжку с бабкой следует соединить с помощью хомута. Чтобы стены строения не страдали от неблагоприятного воздействия атмосферных осадков, у крыши должен быть свес не менее 550 мм (рис. 37).

Помимо всего вышеперечисленного, концы стропильных ног должны крепиться в затяжке с помощью так называемых скруток, чтобы крышу не снесло при сильных порывах ветра.

Скрутка – это кусок проволоки с крупным сечением, один конец которой крепится к стропильной ноге, а другой – к костылю, вбитому в шов каменной кладки. Этот костыль должен находиться на расстоянии 300–350 мм от верхнего края стены. Также его можно закрепить в балке чердачного перекрытия. Если стены бани изготовлены из бревен, вместо скрутки для соединения стропил и второго венца сруба лучше всего использовать железные скобы.

На заметку!

Выбирая материал для стропил, учитывайте различные факторы: длину стропильной ноги, расстояние между стропилами, а также вес кровли. Это основные факторы, но есть еще и ряд второстепенных, к которым относятся, в первую очередь, погодные условия. Стропильные ноги, выполненные из железобетона, одним концом должны опираться на стены здания, а другим – на сборный прогон, сооруженный также из железобетона и поддерживаемый кирпичными столбиками. Выступающие за стену концы стропильных ног держат на себе и карнизный свес кровли.

Основание под кровлю, представляющую собой настил из штучных или рулонных материалов, можно изготовить в виде обрешетки или сделать сплошным. Для обрешетки нужны деревянные бруски, а для сплошного настила, кроме брусков, потребуются еще и доски.

Сплошной настил рекомендуется изготавливать в том случае, когда в качестве кровли используются асбестоцементные плитки или рулонный материал. Под плитками разрешается изготовить один слой настила, а между досок допускается небольшой зазор, не превышающий 10 мм. Под рулонный материал придется делать двойной настил – рабочий и защитный.

Узкие доски, относящиеся к защитному слою, должны лежать на стропилах под углом в 45° по отношению к рабочему. Между настилами следует постелить прокладку, защищающую чердачное помещение и само строение от ветра. Ее можно выполнить из рубероида марки РПП-300 или РПП-250.

Обрешетка используется в процессе строительства тогда, когда кровля представляет собой настил из волнистых листов асбестоцемента или шифера, листовой стали, черепицы или древесины.

При сооружении основания соблюдайте два обязательных правила: все элементы должны плотно крепиться к стропилам, а их стыки на этих несущих конструкциях должны быть выполнены вразбежку. Помимо этого, выбранное расстояние между досками или брусками, так называемыми обрешетинами, должно оставаться неизменным на всей поверхности основания.

На заметку!

Наиболее широкие обрешетины должны находиться под стыками кровельного материала, а самые толстые – у карниза.

Ширина основания под разжелобком должна быть около 750–800 мм. Под карнизным свесом этот показатель должен совпадать с шириной свеса. В коньках, а также в реберных частях кровли деревянные бруски для большей прочности лучше установить на ребро.

Этот элемент конструкции представляет собой самое верхнее ее покрытие, которое принимает на себя все неблагоприятное воздействие погодных условий, атмосферных осадков, защищая все остальные конструктивные элементы бани. В связи с этим кровельное покрытие должно быть водонепроницаемым.

Кровлю можно изготовить из самых различных строительных материалов: стальных и асбестоцементных листов, промышленных рулонных строительных материалов, а также из местного строительного материала, например из глиносоломенных, глинокамышовых и т. д.

Сразу необходимо отметить, что кровельное покрытие включает в себя наклонные плоскости или скаты; наклонные ребра и горизонтальные ребра или конек. Место пересечения скатов называется ендовой, или разжелобком. Элементы кровли, выходящие за пределы здания горизонтально или наклонно, носят название карнизных и фронтонных свесов соответственно.

Атмосферная влага, стекающая со скатов, сначала собирается в настенных желобах, после чего направляется в водоприемные воронки, затем в водосточные трубы и далее попадает в ливневую канализацию.

Кровельные элементы можно размещать как в продольном, так и в поперечном направлении. Соединяться между собой они должны в замок (это относится лишь к листам кровельной стали) или внахлестку (все остальные кровельные покрытия). По своему устройству кровли бывают следующие:

– однослойные, состоящие из стальных листов, асбестоцементных плиток или листов, а также из ленточной штампованной фальцевой черепицы;
