После окончания грунтовки нужно тщательно просушить листы, а затем уже укладывать в качестве кровли.

Производство картин.Метод изготовления лежачих и стоячих фальцев. После грунтовки стальных листов вам предстоит выполнить еще одну подготовительную работу, которая заключается в изготовлении картин, представляющих собой сборные детали рядового покрытия. К данному этапу можно отнести заготовку листов для карнизных свесов, настенных желобов, ендов и т. д.

Картина обычно включает в себя 1–2 листа кровельной стали, края которых подготовлены для фальцевых соединений (рис. 38).

Проще всего делать картины на верстаке площадью 1 × 2 м с левым краем, выполненным в виде уголка.

Фальцевые соединения делятся на лежачие и стоячие. Также существует классификация по степени уплотнения – одинарные и двойные.

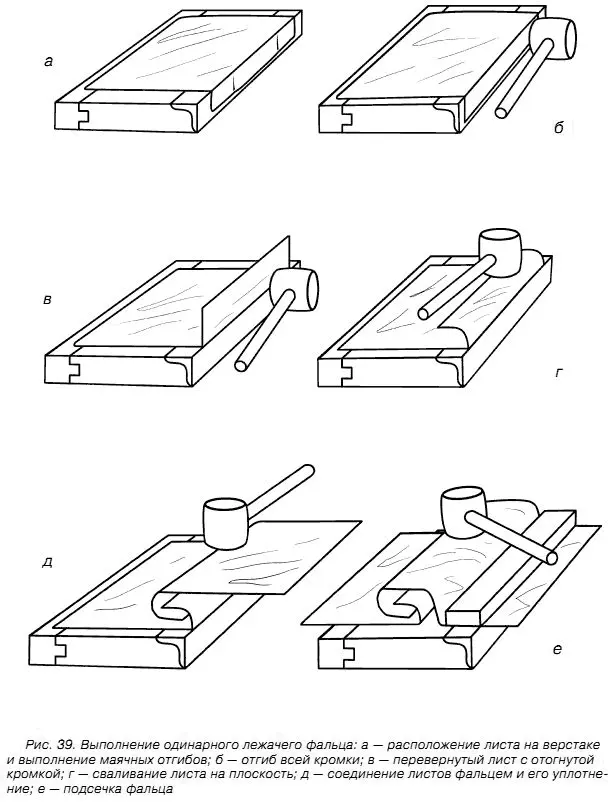

Для изготовления одинарного лежачего фальца следует положить стальной лист на верстак и с помощью чертилки отметить линию отгиба фальцевой кромки. После этого нанесенную риску следует совместить с ребром уголка, а затем на углах листа с помощью деревянного молотка сделать два маячных загиба. Далее с помощью этой же киянки нужно загнуть лист по всей длине отметины. Потом следует перевернуть лист и произвести сваливание отогнутой кромки на плоскость. Такую же операцию нужно выполнить на втором листе. После того как эти заготовки будут сделаны, первый и второй лист надо соединить в замок и уплотнить киянкой.

Чтобы соединение фальца получилось более прочным, его необходимо подсечь металлической планкой и молотком (рис. 39).

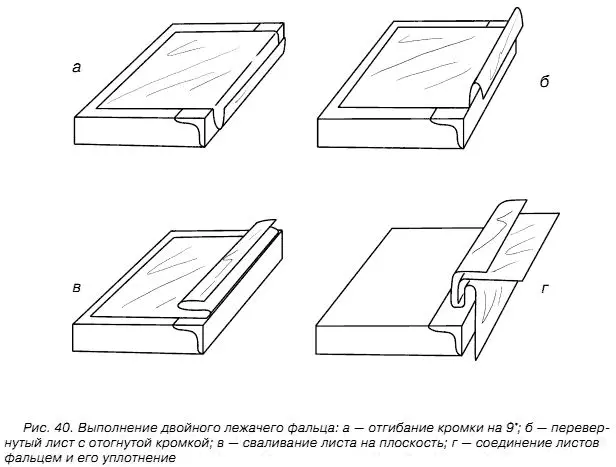

Чтобы получить соединение, в котором листы будут крепиться друг к другу с помощью двойного лежачего фальца, первые четыре операции нужно проделать в той же последовательности, что и для одинарного фальца. После этого получившуюся кромку нужно отогнуть на 90°, перевернуть лист и свалить фальц на плоскость.

Таким же образом должен быть подготовлен второй лист для соединения с первым. Фальц следует уплотнить киянкой, а затем подсечь с помощью молотка и металлической планки (рис. 40).

В картинах, располагающихся в рядовом покрытии, короткие стороны листов нужно соединить одинарными лежачими фальцами, а длинные – двойными стоячими. Двойные лежачие фальцы должны использоваться при соединении картин карнизных свесов, настенных желобов и покрытия разжелобков.

Порядок укладки кровельного покрытия. Все кровельные работы подчинены своей системе, которая направлена на правильное выполнение всех операций. Их необходимо выполнять в следующей последовательности:

– покрыть карнизные свесы и установить настенные желоба;

– выполнить покрытие ендов (разжелобков) и слуховых окон;

– сделать воротник вокруг дымовой трубы;

– изготовить рядовое покрытие;

– установить водосточные трубы.

Покрытие карнизных свесов и размещение настенных желобов. Перед началом работ на карнизном свесе необходимо отметить расположение костылей: через каждые 500–600 мм на расстоянии 130–160 мм от края карниза. Далее нужно взять первую картину и положить ее на костыли таким образом, чтобы одна ее сторона плотно вошла в зазор отворота. Другую сторону следует гвоздями прибить к обрешетке. Слева от первой нужно разместить вторую картину и продолжать укладывать картины до тех пор, пока не образуется первая лента.

По фронтонному свесу первый ряд картин должен лежать с небольшим напуском за обрешетку, 25–30 мм. По карнизному свесу напуск должен быть несколько больше – 100 мм.

Во время этих работ рекомендуется зацепить отогнутые кромки картин по стоку воды, натянуть картины, а также уплотнить фальцы молотком и стальной рейкой. Настенные желоба нужно установить поверх свеса.

Получившиеся фальцевые швы следует смазать суриковой замазкой, а затем уплотнить, после этого желоба нужно склепать с помощью крючьев.

Изготовление рядового покрытия.Подготовленные листы и картины нужно поднять на крышу и разложить около свеса таким образом, чтобы они не мешали ведению работ и все время находились под рукой.

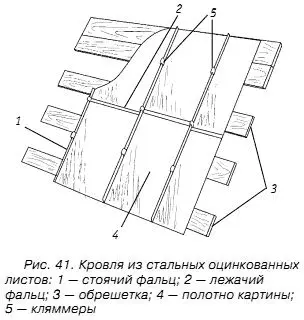

Стальные листы должны соединяться с обрешеткой с помощью кляммеров. Эти детали нужно отогнуть на 20–25 мм и гвоздем прибить к обрешетке с правой стороны картины, а через 65–70 мм их следует отогнуть по стоячему фальцу. Кляммеры лучше всего вырезать из оцинкованной стали. Они представляют собой полосы шириной 30–40 мм и длиной 120–150 мм. Полосу нужно скрутить под углом 90° (рис. 41).

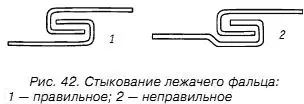

Картины следует укладывать вертикальными полосками сверху вниз, то есть идти от конька к свесу, а картины соединять с помощью лежачих фальцев (рис. 42).

На заметку!

В процессе сплющивания нужно внимательно следить за тем, чтобы фальцы шли только горизонтально.

После установки картины в кровле лежачие фальцы как следует промажьте замазкой и хорошо сплющите, подложив под них пластинку из стали толщиной 5–6 мм, длиной 800–900 мм и шириной 55–60 мм.

После укладки первого ряда картин можно переходить ко второму. Картины во втором ряду нужно укладывать таким образом, чтобы край большого фальца первого ряда примыкал к маленькому фальцу, сделанному во втором ряду. Лежачие фальцы при этом необходимо смещать по отношению к первому ряду приблизительно на 20 мм, чтобы удобнее было сооружать стоячие фальцы.

После скрепления стоячие фальцы, придавливая к обрешетке, нужно загнуть, чтобы получилось ребро высотой 20–25 мм.

Следует отметить, что загибать стоячие фальцы можно после того, как будет настелена хотя бы одна полоса. Делается это с помощью двух молотков, начиная от конька к свесу. Загибая большой фальц, внимательно следите за тем, чтобы ребра получались везде одинаковой высоты и имели хорошее уплотнение.

С правой стороны следует установить кляммеры и только после этого можно начинать другую полосу картин. После укладки всех картин на верхних листах нужно сделать стоячий фальц. Для этого лишнюю часть листа нужно обрезать по коньку с одной стороны больше, а с другой – меньше, затем большой фальц загнуть и как следует уплотнить.
