Евгений Симонов - Электричество в квартире и на даче. Уроки мастера

Если провода и кабели прокладываются в трубах или гибких металлических проводах, то прокладку следует производить так, чтобы в случае необходимости оставалась возможность замены проводов и кабелей.

По нагреваемым поверхностям провода и кабели прокладывать запрещено. Особенно это условие актуально для частных домов и дач, где есть печи, камины, дымоходы и т. п. Дело в том, что изоляция проводов и кабелей при высыхании становится хрупкой, а затем и вовсе рассыпается в пыль. Результатом будет короткое замыкание или пожар. Так что, каким бы ни казалось хорошим решение проложить провода по дымоходу, воздержитесь от его реализации, ведь это в ваших же интересах.

Радиус изгиба для незащищенных изолированных проводов должен составлять не менее трехкратной величины наружного диаметра провода, для защищенных– не менее шестикратной, а для плоских – не менее шестикратной ширины плоского провода.

Радиус изгиба кабеля с пластиковой изоляцией в поливинилхлоридной (ПВХ) оболочке должен составлять не менее шестикратной величины наружного диаметра кабеля, а если изоляция не пластиковая, а резиновая, то не менее десятикратной величины наружного диаметра такого кабеля.

Если вы собрались производить монтаж проводки в холодное время года, то проверьте температуру в помещении. Она должна быть не менее 15 °C. Дело в том, что не все изоляционные материалы являются стойкими к низким температурам окружающей среды. Некоторые из них при температуре менее 15 °C теряют гибкость и эластичность. Это приводит к образованию трещин в изоляции при сгибании провода, а трещины изоляционного материала, в свою очередь, становятся причиной повреждения проводов.

Провода и кабели для электропроводки следует выбирать, руководствуясь нормами СНиП и ПЭУ. В табл. 1.11 приведены характеристики различных марок проводов и кабелей, которые могут вам потребоваться при выборе материалов для монтажа проводки.

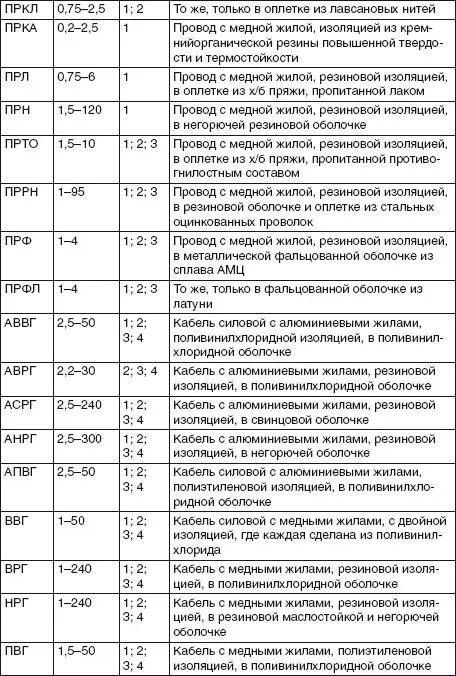

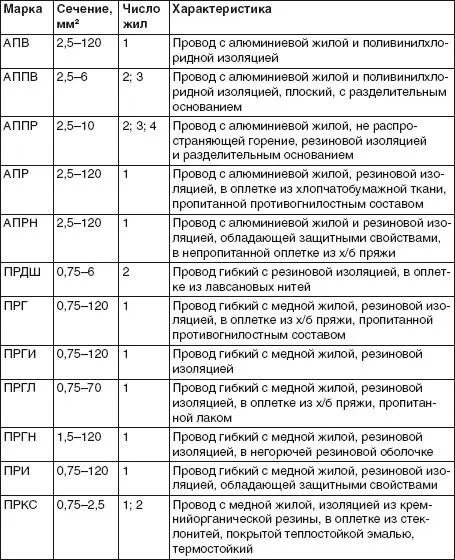

Таблица 1.11.Характеристики различных марок проводов и кабелей

Выбирая кабель, следует обращать внимание не только на его параметры, но и на то, какого типа его изоляция. Чаще всего выбор останавливают на кабелях с бумажно-масляной изоляцией. Они хорошо зарекомендовали себя, надежны и обладают хорошими электрическими параметрами. Однако у них есть свои ограничения. Так, они не слишком дешевы. Кабель из-за низкой влагостойкости изоляции приходится заключать в металлическую оболочку, чтобы уберечь изоляцию от обычного размокания. Это не только приводит к удорожанию кабеля, но и делает его довольно тяжелым. Кабели с бумажно-масляной изоляцией еще имеют ограничение в прокладке в вертикальной плоскости. Дело в том, что пропитка может стекать вниз, а это приводит к ухудшению изоляционных свойств.

Если требуются силовые кабели напряжением до 35 кВ (для прокладки электропроводки их используют чаще всего), то кабели с бумажно-масляной изоляцией можно заменить кабелями с пластиковой изоляцией.

Кабель с пластиковой изоляцией не только меньше весит и является оптимальным вариантом для прокладки в вертикальной плоскости, но и лучше ведет себя на поворотах при прокладке кабельной трассы. Пластиковая изоляция является менее жесткой, чем кабель с бумажно-масляной изоляцией (дополнительную жесткость придает металлическая защитная оболочка), и в результате электромонтаж можно выполнять с меньшими радиусами поворота. Кабель с пластиковой изоляцией особенно удобен, если приходится прокладывать кабельную трассу в стесненных условиях, с ограничением места для расположения и поворотов трассы (такое особенно часто бывает на дачах). Электрические параметры таких кабелей приведены в табл. 1.12.
