Обычно одновременно включается около 70 % электроприборов – это максимальная цифра даже в самый час пик. Нагрузка потребляемой электроэнергии рассчитывается следующим образом:

Р р= Р н×k,

где Р р– требуемая мощность;

Р н– суммарная мощность всех имеющихся (и планируемых) потребителей электроэнергии;

k – коэффициент одновременности.

Если рассчитанная суммарная нагрузка составила 15 кВт, то после умножения на 0,7 (коэффициент одновременности) мы получаем 10,5 кВт.

Но мощность автоматического выключателя (вводной автомат, УЗО) рассчитывается не в киловаттах, а в амперах. Следовательно, здесь необходимо вспомнить закон Ома, знакомый нам еще со школьной скамьи:

I = P/U,

где I – сила тока;

P – мощность;

U – напряжение сети.

Когда речь идет о расчете мощности автоматического выключателя, имеется в виду та мощность, которая была рассчитана ранее, – Р р, а напряжение сети принимается равным 220 В (этот пример относится к однофазной системе электроснабжения, принятой для большинства квартир).

Таким образом, путем несложных вычислений получаем, что сила тока равна 47,73 А. Дроби в данном случае нужно округлять, так как все производимые автоматы рассчитаны на целые показатели силы тока. Округляйте в большую сторону (всегда лучше перестраховаться). Получается – 48 А. Таких автоматических выключателей не существует, поэтому опять приходится округлять – на этот раз до ближайшего стандартного для автоматических выключателей значения (вновь округляем в сторону увеличения). Получается, что требуется автоматический выключатель на 50 А.

Примечание

Если вы начнете округлять полученные значения в сторону уменьшения (к примеру, до 40 А), то в результате приобретете автоматический выключатель, который не сможет обеспечить бесперебойную работу вашей электросети при запланированной нагрузке.

Думаете, уже можно заняться разметкой электропроводки? Еще нет: сейчас нужно решить вопрос с подводящим кабелем.

Подводящий кабель должен быть трехжильным (наличие заземления обязательно). Можно выбрать медные или алюминиевые кабели, но алюминиевые гораздо хуже по техническим характеристикам по сравнению с медными, так что выбор очевиден: медь. Медный кабель к тому же более долговечен.

Чтобы определить, какой именно кабель вам необходим, вы можете воспользоваться табл. 1.5, 1.6. Разумеется, расчеты сечения кабеля в них не абсолютно точные, но в качестве ориентира вполне подходят. Кроме того, следует учитывать, что выбор определенной площади сечения кабеля зависит еще и от того, какой будет проводка: открытой или закрытой.

Нижеприведенная табл. 1.6 будет наиболее полезна тем, кто интересуется прокладкой проводки в коттедже, частном доме, на даче, особенно если требуется еще и наружная прокладка кабеля от столба к дому.

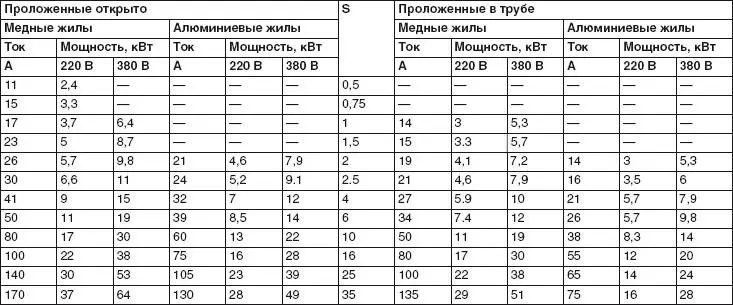

Таблица 1.5.Расчеты сечения кабеля

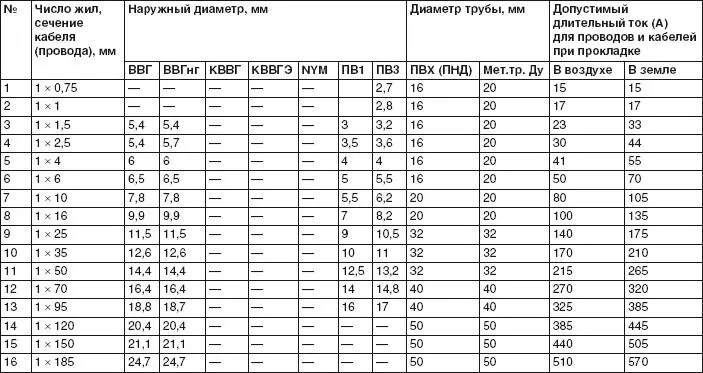

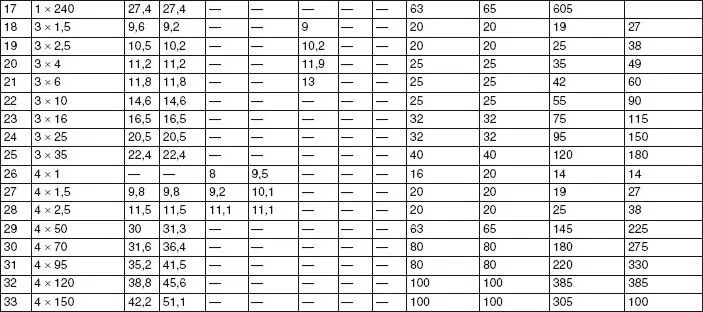

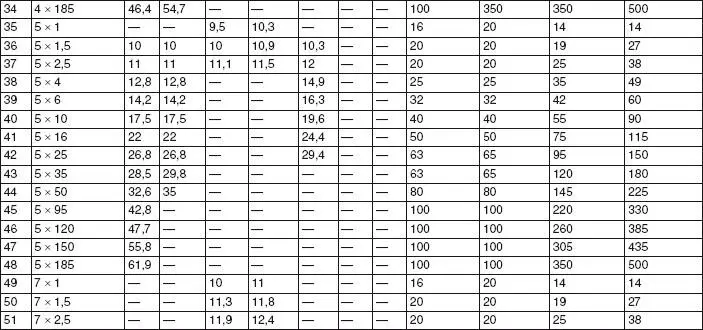

Таблица 1.6.Расчеты сечения кабеля

Если у вас частный дом (дача или коттедж), рассчитанный на несколько семей, каждая из которых имеет свой электросчетчик, то кроме обычной «квартирной» проводки потребуется еще прокладка специальных шин. Такие шины, изготовленные из меди, в многоквартирных городских домах прокладываются между этажами, это проводка от входа в дом до квартирного счетчика. Частный дом на несколько семей фактически является аналогом городского многоквартирного дома, так что принцип тот же. Из табл. 1.7–1.9 вы узнаете параметры, которым должна соответствовать шина.

Таблица 1.7.Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ

Таблица 1.8.Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30

Таблица 1.9.Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31

Чтобы рассчитать сечение токопроводящей жилы кабеля, нужно сначала определить ток нагрузки по жилам кабеля для заданной мощности энергии, которая будет передаваться по данному кабелю.

Для переменного напряжения воспользуйтесь следующей формулой:

I = P / √3× U н,

где I – ток нагрузки по жилам кабеля;

P – заданная мощность энергии (суммарная мощность, необходимая для всех потребителей энергии);

U н– номинальное линейное напряжение.

Для постоянного напряжения воспользуйтесь следующей формулой:

I = P /U н,

где I – ток нагрузки по жилам кабеля;

P – заданная мощность энергии (суммарная мощность, необходимая для всех потребителей энергии);

U н– номинальное линейное напряжение.

Воспользуйтесь табл. 1.10, чтобы предварительно выбрать сечение жилы кабеля.

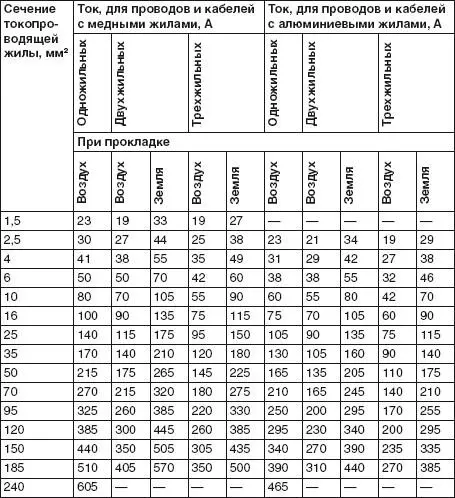

Таблица 1.10.Сечение токопроводящей жилы кабеля

Рассмотрим, как читать данные таблицы. Например, нужно выбрать и проложить кабель от дома до бани. Сначала выбираем необходимый кабель.

Теперь можно рассчитать полное сечение токопроводящей жилы кабеля по следующей формуле:

Q П = Q Н / η

где Q П – полное сечение токопроводящей жилы кабеля;

Q Н – номинальное сечение токопроводящей жилы кабеля (табличные данные);

η – коэффициент заполнения токопроводящей жилы кабеля.

Если токопроводящая жила кабеля изготовлена из профилированных проволок, то п выбирается равным 0,9. Если же токопроводящая жила кабеля изготовлена из уплотненных сегментов, то п выбирается равным 0,84. Если же токопроводящая жила кабеля неуплотненная, то п выбирается равным 0,75.

Что такое разметка электропроводки и почему она так важна?

Простой пример: вы собираетесь повесить картину, для этого необходимо вбить в стену два гвоздя, отмечаете место их расположения, прикладываете гвоздь к стене и делаете взмах молотком… Печальные последствия в виде травмы пальцев рассматривать не будем. Вы плохо разметили места расположения гвоздей. В результате картина висит криво. Конечно, это никому не нравится, и картину нужно перевесить. Но если не воспользоваться рулеткой, уровнем, отвесом или хотя бы линейкой, то стена окажется во вмятинах и гвоздях, а картина по-прежнему будет висеть косо.
