Специалисты-инженеры отмечают, что найденные для определенной частоты вращения KB наиболее эффективные фазы газораспределения при другой частоте вращения таковыми уже не являются, так как не обеспечивают соответствующего наполнения цилиндров. Поэтому в подавляющем большинстве случаев фактически производится регулировка момента начала открытия клапанов для наиболее характерного в процессе эксплуатации скоростного режима работы двигателя. Общей тенденцией для впускных и выпускных клапанов, имеющей место с ростом частоты вращения KB, является более раннее начало и увеличение продолжительности их открытия по углу ПКВ.

Обычно ФГР настраиваются или для скоростного режима, близкого к номинальной мощности двигателя (быстроходная регулировка), или для скоростного режима в зоне максимального крутящего момента (тихоходная регулировка). Более благоприятные условия для подбора эффективных фаз газораспределения имеются у двигателей, где управление впускными и выпускными клапанами осуществляется отдельными распределительными валами. При управлении клапанами с помощью одного распределительного вала можно вести речь об эффективной настройке ФГР или только для впускных, или только для выпускных клапанов. Настройка ФГР должна выполняться в условиях испытательного стенда, позволяющего производить нагрузку двигателя по внешней скоростной характеристике и контролировать все необходимые параметры.

Рассмотрим пример, приведенный В. Н. Степановым. Это пример последовательности настройки ФГР из условия обеспечения максимального среднего эффективного давления pme для карбюраторного двигателя во всем диапазоне частоты вращения КВ. Заметим, что развиваемая бензиновым двигателем мощность зависит не только от наполнения цилиндров, но и от качественного состава горючей смеси, который характеризуется коэффициентом избытка воздуха а. Коэффициент избытка воздуха а представляет собой отношение количества воздуха, действительно поступившего в цилиндр на момент закрытия впускных органов, к тому количеству воздуха, которое теоретически необходимо для полного сгорания поступившего в цилиндр топлива.

Сначала при неизменной регулировке карбюратора и неизменных фазах открытия и закрытия выпускного клапана, установленных заводом-изготовителем, получим зависимости коэффициента избытка воздуха а от частоты вращения KB n при разных значениях угла начала открытия впускного клапана фн.о. вп. Скорее всего, окажется, что разброс значений а = f (фн.о. вп) при разных значениях n будет неодинаковым, т. к. на а , по крайней мере, будут влиять волновые процессы во впускном трубопроводе.

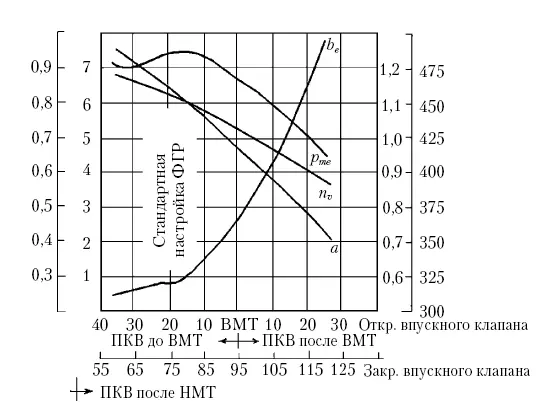

Рис. 1. Влияние фаз открытия и закрытия впускного клапана на параметры рабочего процесса при неизменной регулировке карбюратора

При значении n , для которого имеет место максимальный разброс значений а, экспериментально найдем зависимости p me, b e, а, n v = f ( фн.о. вп ) и построим соответствующие графики. Из рисунка видно, что с увеличением запаздывания угла начала открытия впускного клапана значения а и n v монотонно уменьшаются. Поэтому, если характер изменения p me и b e связывать только с изменением значения а, то это приведет к неправильным выводам. Дело в том, что в результате выталкивания поршнем заряда из цилиндра перед закрытием впускного клапана происходит падение n v, а это, в свою очередь, влечет за собой уменьшение а .

Чтобы исключить в последующих опытах влияние а на p me, утверждает В. Н. Степанов, карбюратор на каждом нагрузочном режиме путем регулировки главного жиклера должен настраиваться на значение а, при котором в предыдущих опытах было достигнуто максимальное значение pme. Из рисунка 1 следует, что в данном случае для всех нагрузочных режимов должно быть выполнено условие а ≈ 1,1. Далее выполняются эксперименты, целью которых является определение зависимости p me= f ( n) сначала при различных значениях угла начала открытия впускного клапана фн.о. вп и неизменном (заводском) значении угла начала открытия выпускного клапана фн.о. вып, а затем наоборот, при различных значениях фн.о. вып и фн.о. вп = const. При проведении экспериментов для каждой постоянной частоты вращения KB необходимо определить интервал Бф, в котором значение p me , полученное при конкретном значении угла начала открытия клапана, оставалось бы неизменным.

Из полученных результатов, утверждает автор «Тюнинга автомобильных двигателей», очевидно, что при минимальной, средней и номинальной частоте вращения KB для получения максимального значения p me требуются разные фазы газораспределения.

Поэтому для обобщения результатов строится диаграмма, у которой по оси абсцисс откладываются значения фн.о. вп, а по оси ординат – значения фн.о. вып. На эту диаграмму наносятся максимальные значения p me при минимальной, средней и номинальной частоте вращения KB. Затем вокруг этих значений строятся, например, линии ( p me – 2 % p me max) = const. Если область, в которой линии всех максимумов пересекаются, отсутствует, то строят (p me – 4 % p me max) = const. В результате таких построений определяется область значений углов начала открытия клапанов (на диаграмме эта область заштрихована), в которой на каждом скоростном режиме обеспечивается 96 % p me Для получения желаемого результата остается выставить на двигателе такие значения фн.о. вп и фн.о. вып, чтобы соответствующие этим значениям линии пересекались на диаграмме в заштрихованной области (рисунок 2).

Аналогично находится область ФГР, в которой обеспечивается минимальное значение b е. В пределах найденных областей ФГР для p me max и b e min значения фн.о. вп и фн.о. вып следует выставить такими, чтобы они, по возможности, обеспечивали получение во всем скоростном диапазоне как p me max, так и b e min.

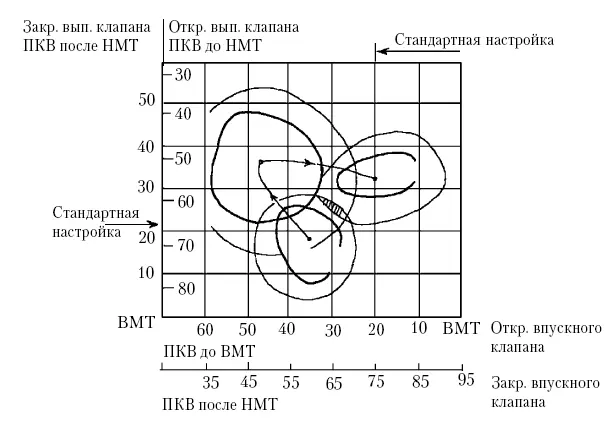

Рис. 2. Подбор эффективных фаз газораспределения для широкого диапазона частоты вращения KB

В качестве отправного момента в первом приближении для автомобильных двигателей можно принять ФГР, приведенные в таблице 3.

Однако фазы газораспределения можно выставить точно лишь в том случае, когда указывается, при каком значении зазора в приводе клапанов эти фазы имеют место. Нужно еще учитывать то, что карбюраторные двигатели имеют свои особенности: слишком раннее открытие впускных клапанов при работе на частичных нагрузках ведет к забросу отработавших газов во впускной трубопровод, что ухудшает воспламеняемость горючей смеси.
