Почему специалистов по тюнингу интересует именно этот элемент двигателя? Дело в том, что параметры впускного тракта оказывают очень сильное влияние на характер изменения мощности и крутящего момента. За счет правильного определения размеров трубопроводов и настройки впускного тракта можно добиться значительно большего наполнения цилиндров, чем, к примеру, путем совершенствования формы изгибов трубопроводов выпускной системы. Основные требования, предъявляемые к впускному тракту, заключаются в обеспечении минимального сопротивления на впуске и равномерном распределении горючей смеси по цилиндрам двигателя.

Чтобы обеспечить минимальное сопротивление на впуске, необходимо устранить шероховатости внутренних стенок трубопроводов. Кроме того, эффект минимального сопротивления достигается также путем резких изменений направления потока и устранения внезапных сужений и расширений тракта. Поскольку гидравлические потери в проходном сечении выпускных клапанов оказывают на наполнение цилиндров значительно меньшее влияние, чем потери в проходном сечении впускных, то для увеличения коэффициента наполнения n v диаметр впускного клапана увеличивают за счет уменьшения диаметра выпускного.

Увеличить мощность двигателя можно с помощью увеличения количества впускных клапанов. В наиболее форсированных двигателях на один цилиндр делают два, а иногда даже три клапана. Однако это не означает, что проблема решается простым добавлением клапанов. Все гораздо сложнее. Выбор количества впускных клапанов в головке цилиндров делается с учетом многих факторов. Для лучшей закрутки воздушного заряда на впуске автомобильных дизельных двигателей с диаметром цилиндра менее 150 мм применяют головки цилиндров со спиральными впускными каналами и одним впускным клапаном на цилиндр. В этом случае интенсивность вращения заряда в цилиндре оказывается в 1,5 раза и более выше, чем при наличии двух впускных клапанов. Некоторым уменьшением значения n v при наличии одного впускного клапана на цилиндр при этом пренебрегают, так как воздуха для полного сгорания поданного в цилиндр топлива оказывается вполне достаточно. Форма спирали впускного канала подбирается такой, чтобы закрутка заряда обеспечивала наиболее эффективное смесеобразование.

Работникам автосервиса, выполняющим подобные работы, необходимо знать, что в процессе пуска дизельного двигателя при низких температурах окружающей среды закрутка заряда приводит к увеличению периода задержки самовоспламенения топлива, что ухудшает пусковые качества двигателя. Добиться улучшения пусковых качеств можно путем установки шибера между впускными патрубками и впускными каналами. На период пуска шибер ставится водителем в положение, при котором площадь сечения впускных каналов в головке цилиндров перекрывается примерно на 80 %. Этого оказывается достаточно для того, чтобы уменьшить вращение заряда в цилиндре и обеспечить надежный пуск дизельного двигателя (без применения прочих средств облегчения пуска) при температуре окружающей среды до -21 °C. В бензиновых двигателях, наоборот, предпочтение отдается более эффективному наполнению цилиндров, так как количество поступившей в цилиндры горючей смеси непосредственно сказывается на мощности. Более высокие значения n v достигаются при наличии двух впускных клапанов на цилиндр.

Однако решить данную проблему можно не во всех автомобилях. Уменьшение сопротивления на впуске за счет уменьшения скорости потока путем увеличения сечений трубопроводов не всегда возможно по нескольким причинам. Во-первых, при увеличении сечений трубопроводов возрастают габариты и масса двигателя; во-вторых, снижение скорости потока уменьшает турбулизацию свежего заряда при поступлении его в цилиндры, в результате чего происходит ухудшение качества смесеобразования как в бензиновых, так и в дизельных двигателях.

Впускной тракт претерпевает несколько существенных изменений. В своем пособии по тюнингу двигателей В. Н. Степанов описывает следующие изменения. На наш взгляд они имеют важное значение при увеличении мощности. Для равномерного распределения свежего заряда по цилиндрам ему придают симметричную форму. Наиболее важно это для двигателей с внешним смесеобразованием, у которых процесс смесеобразования начинается в карбюраторе. При таком смесеобразовании важно обеспечить не только равномерное наполнение цилиндров, но и одинаковый качественный состав поступающей в цилиндры смеси. По этой причине в карбюраторных двигателях впускная система должна иметь не только пространственную симметрию, но и симметрию по времени. Последнее означает, что проходящая через дроссельную заслонку порция смеси должна подходить к впускным каналам всех цилиндров за одинаковое время.

Возможные схемы расположения впускных трубопроводов показаны на рисунке 4. Схема с пространственной симметрией является наиболее распространенной. При ее использовании в цилиндры 2 и 3 поступает более обогащенная смесь, что особенно характерно при работе двигателя на частичных нагрузках. Это обусловлено тем, что при недостаточно высокой скорости воздушного потока на внутренних стенках впускного коллектора за карбюратором образуется пленка топлива. Эта пленка, особенно при низкой температуре окружающей среды, не всегда успевает испариться и достигает впускных каналов в головке цилиндров – в первую очередь тех, расстояние до которых короче.

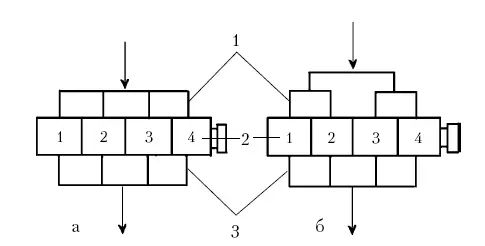

Рис. 4. Схема впускного коллектора:а – с пространственной симметрией; б – с пространственно-временной симметрией: 1 – впускной коллектор; 2 – блок цилиндров двигателя; 3 – выпускной коллектор

Однако и в случае впускного коллектора с пространственно-временной симметрией поступающая в цилиндры двигателя горючая смесь при работе на частичных нагрузках также может существенно отличаться по составу. Причина этого явления в том, что при частичном открытии дроссельной заслонки происходит отклонение потока горючей смеси от прямолинейного движения. В результате такого отклонения наиболее обогащенная смесь поступает в те цилиндры, в сторону которых поток отклоняется. Уменьшить влияние положения дроссельной заслонки на распределение смеси по цилиндрам позволяют предварительный подогрев смеси от стенок впускного тракта и изменение направления потока топливо-воздушной смеси. Подогрев стенок ускоряет процесс испарения бензина и способствует образованию смеси более равномерного состава. Обычно подогрев стенок впускного тракта осуществляется или жидкостью системы охлаждения двигателя, или за счет теплоты выпускного коллектора, когда системы впуска и выпуска располагаются с одной стороны блока цилиндров.
