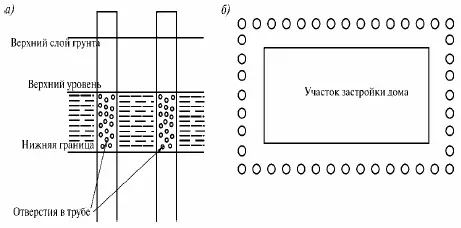

Рис. 12. Схема дренажа участка застройки с помощью перфорированных металлических труб: а) вид в разрезе; б) вид сверху

Дренаж оформляют и выполняют чаще всего с помощью перфорированных металлических толстостенных труб (в них делают отверстия – перфорацию для того, чтобы отвести грунтовые воды через участок перфорации на нижние горизонты). Нижняя граница перфорации труб должна находиться чуть ниже глубинного уровня грунтовых вод (на 10 см).

Нижняя граница труб (участка без перфорации) должна находиться ниже дна фундаментной траншеи, как минимум, на 50 см. Например, если глубина фундамента любого вида составляет 1 м 90 см, трубы устанавливают до глубины 2 м 40 см. Эти цифры по глубине установки труб ориентировочны и зависят от характера грунта на глубине ниже дна фундаментной траншеи. Самый лучший вариант – наличие песчаного (или супесчаного), или гравийного грунта и т. п. Для указанных целей чаще всего берут буровые трубы (бывшие в употреблении, диаметром 125–219 мм). Дренаж выполняют также в виде траншей по периметру участка застройки на расстоянии не менее 1 м от фундаментной траншеи с последующим отводом собирающихся и накапливающихся грунтовых вод (для этого делают траншеи с наклоном в одну сторону). При этом варианте для обеспечения отвода воды из траншеи также устанавливают перфорированные металлические трубы (буровые б/у Ф 269 мм) в месте накопления воды. Дно отводных траншей также должно быть ниже дна фундаментной траншеи. Еще один вариант отвода грунтовых вод – накопление их в одном месте с последующим сбросом в общую городскую канализацию по трубам, на конце которых перед вводом в канализацию делают фильтрационную сетку с ячейками 1 × 1 см. Причем в месте ввода обязательно делается колодец из железобетонных труб (или выполняют монолитный железобетонный колодец в виде квадрата в горизонтальной плоскости размером не менее 1 × 1 м с глубиной на уровне общей канализационной сети). Если у вас финансовые возможности ограничены и нет средств на оплату разработки проекта и оформления чертежа строительной организации, то ищите опытного строителя индивидуального дома среди ближайших соседей или в районе застройки. Устройте встречу за круглым столом и возьмите бумагу и ручку, чтобы записывать все советы и рекомендации с наброском вчерне чертежа. Составив чертеж, можно произвести его перенос на натуру, т. е. привязать к участку застройки. Если участок имеет какой-либо уклон, то его необходимо выровнять. Обычно для этих целей при разметке квалифицированными строителями используются геодезические инструменты – нивелир и теодолит. Выравнивание участка ведется специальными бульдозерами или легкими тракторами (например, «Беларусь» с навесным ножом-скребком). Спланированный (выровненный) участок также проверяется при помощи вышеупомянутых геодезических инструментов. Если участок ровный, то можно приступать к разметке по чертежу с нулевой отметкой по вертикали.

Так как чертежи составляются по каждому этажу, приведем ниже разметки:

1) по цокольному этажу (с углублением в землю на глубину менее глубины фундамента на 30–50 см);

2) по первому этажу, который располагается над цокольным от отметки О – выше, вверх до 3 м;

3) по второму этажу (или мансарде – помещения под крышей) идет от отметки в 3,4 или в 3,5 м вверх до отметки 6,5 м.

Это называется выполнением строительства дома в 2–3 уровнях (исходя в первую очередь из финансовых возможностей, а потом остальных моментов потребности в большей полезной площади и др.). Многие индивидуальные застройщики заранее приобретают СНиПы по всем видам строительных работ, это помогает им впоследствии:

1) избегать ненужных осложнений при строительстве;

2) экономить стройматериалы и финансовые средства;

3) обеспечивать безопасную эксплуатацию любой постройки, включая жилой дом;

4) грамотно направлять и контролировать работу строителей-каменщиков (в случае их найма). СНиПы издаются в виде брошюр и продаются по низкой цене в больших книжных магазинах (в отделе «Строительство»). В случае их отсутствия можно сделать ксерокопии СНиПов в строительных или специальных проектных организациях по гражданскому строительству.

Далее при разметке участка застройки и его выравнивания по периметру делаются разведочные шурфы на предмет состояния грунта и наличия грунтовых вод. Шурфы представляют собой ямы глубиной на 50 см больше глубины основания будущего фундамента (в некоторых случаях – при наличии песчаного или супесчаного насыпного слоя указанную величину (50 см) увеличивают до 1 м и более) (см. рис. 13). С помощью разведочных шурфов осуществляется:

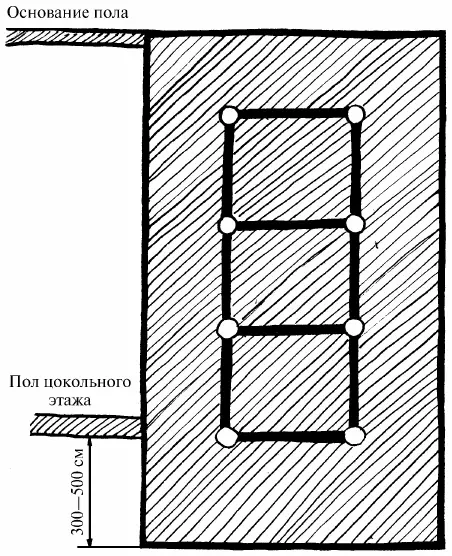

1) какой фундамент нужно закладывать – ленточный сплошной (или сборный) из фундаментных блоков заводского изготовления или на железобетонных сваях заводского изготовления, а в некоторых случаях – собственного изготовления на месте с применением арматурного каркаса под заливку бетоном;

Рис. 13. Схема разведочной турфы

2) из каких стройматериалов можно возводить стены (или мансарду) – кирпича или камня, или шлакобетона (опилкобетона), или деревянного бруса (бревен);

3) вид крыши и кровельные материалы (керамическая черепица или асбоцементные листы, которые самые тяжелые по весу) c учетом общего веса первого, второго, третьего этажей.

При подготовке и выборе строительных материалов нужно руководствоваться имеющимися финансовыми возможностями, а потом уже различными моментами, изложенными в предыдущем – пункте 1. Из них самый главный – состояние грунта участка застройки, а далее выстраивается цепочка из стройматериалов:

1) на фундамент;

2) на выполнение помещений цокольного этажа (в простом, недорогом варианте – кухня, кладовая, туалет, при отсутствии центрального отопления, но наличия водоснабжения здесь же устанавливается отопительный котел на газовом или твердом топливе);

3) на разводку труб индивидуального отопления (т. е. приобретение труб на регистры или чугунные батареи). Примечание: регистры в виде кусков труб диаметром 50–76 мм заменяют чугунные радиаторы;

4) на пол потолок, двери и окна цокольного этажа.

Примечание: потолок цокольного этажа выполняется после оформления перекрытия железобетонными плитами или деревянными брусками или бревнами (брус 25 × 25 см и более, бревна Ф 25 см и более). По этому перекрытию настилаются половые доски (выполняется пол первого этажа) – сверху, а снизу – обшивается досками под потолочную отделку цокольного этажа.
