При возведении кирпичных стен облегченной конструкции швы наружных стен должны быть расшиты т. е. полностью заполнены раствором (расшивка выполняется специальным инструментом – см. главу 1 «Каменные работы, набор инструментов»), металл крепления и каркаса должен быть защищен от коррозии, при применении теплоизоляционных плит швы между ними должны быть тщательно пригнаны (без пустот), заполнение пустот облегченной кладки легким бетоном следует производить слоями с уплотнением каждого слоя (на высоту не более одного яруса, на общую высоту до 1,2 м в смену, т. е. 7–8 ч). При этом участки под окнами выполняются в 2–3 ряда из сплошной кирпичной кладки. Верх кладки затем защищается слоем цементного раствора, предупреждающего попадание воды в кладку (при выпадении осадков: дождей, в особенности ливней). Кроме того, при перерывах в работе в период выпадения атмосферных осадков выполненная кирпичная кладка должна быть обязательно защищена от влажности (прежде всего свежевыполненная кладка). Кладка арок и сводов кирпича на цементном или смешанном растворе (цемент + песок + ПВА в пропорции 1 кг + 2 кг + 1 кг + 0,1 кг) выполняется по опалубке, конструкция которой должна обеспечивать ее равномерное опускание при распалубке. Допустимые отклонения размеров опалубки: стрела свода – 1/200 величины подъема в любой точке свода, т. е. очертания свода, наклон вертикальной плоскости, проходящей через среднее сечение свода, должны сохраняться, в точке максимального подъема – 1/200 стрелы подъема свода при ширине свода – 10 мм (величины допустимого отклонения). Кладка арок и сводов из кирпича производится от пят к замку свода одновременно с двух сторон, при этом тщательно заполняют швы раствором. Натяжение затяжек в сводах двоякой кривизны и цилиндрических сводах (окна типа корабельного иллюминатора) производится немедленно после окончания кладки до снятия опалубки. Очень важно учитывать температуру наружного воздуха, при которой сооружались кирпичные конструкции пят опирания сводов. Это необходимо для обеспечения схватывания бетона. Кладка сводов двоякой кривизны может быть начата не ранее 7 дней при температуре наружного воздуха выше +10 °C, при температуре воздуха от +5 до +10 °C длительность выдерживания пят увеличивается в 1,5 раза, а при температуре от +1 до +5 °C – в 2 раза. Кирпичные своды двоякой кривизны выдерживаются в опалубке при температуре выше +10 °C не менее 12 ч с момента окончания кладки, при температуре от +5 до +10 °C длительность выдерживания увеличивается в 1,5 раза, а при температуре от +1 до +5 °C – в 2 раза.

Распалубка кирпичных сводов производится секциями по ширине установленной опалубки. Загрузка распалубленных кирпичных сводов и арок при температуре +10 °C допускается не ранее чем через 7 суток после окончания кладки и увеличивается при более низких температурах. Возможно нагружение кирпичных сводов и арок в более ранние сроки при условии выдерживания их в опалубке.

Кладка взаимно пересекающихся кирпичных стен или примыканий производится одновременно. При нарушении этого условия по ряду причин (особенностей застройки) кирпичная кладка выполняется в виде наклонной или вертикальной штрабы, при этом в кирпичной кладке штрабы делаются выпуски стальной арматурной кладочной сетки через каждые 0,5–1 м по высоте стены, в том числе обязательно в уровне каждого перекрытия. (Штраб – это неполная внутренняя стена, примыкающая к наружной несущей, или внутренняя стена, пересекающаяся с другой внутренней или пересекающаяся с наружной в месте подсобной пристройки к кирпичному дому, см. рис. 16 а, б, в).

Толщина горизонтальных швов кладки из всех видов кирпича должна быть 10–15 мм, средняя толщина шва на этаже принимается 12 мм. Толщина вертикальных швов 8 – 15 мм.

Рис. 16. Штраб: а) неполная внутренняя стена; б) внутренняя стена, пересекающаяся с другой внутренней стеной; в) внутренняя стена, примыкающая к наружной несущей.

Предельная высота свободно стоящих кирпичных стен (без укладки перекрытий или покрытий) не должна превышать допустимой величины (см. табл. 6).

При возведении кирпичных стен желательно и необходимо выполнить временное крепление. Размер осадочных и температурных швов в кирпичных стенах должен быть от 10 до 20 мм, при этом меньший размер назначается при температуре наружного воздуха к началу кладочных работ +20 °C и выше.

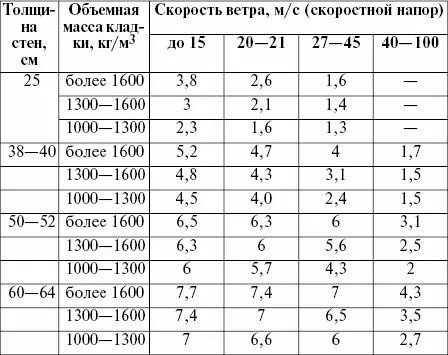

Таблица 6. Допустимая высота свободно стоящих стен, м

Качество кирпичной кладки, а также прочность возведенной конструкции определяются соблюдением в натуре системы перевязки швов, толщины горизонтальных и вертикальных швов и степени заполнения их раствором. Несоблюдение этих основных требований качества кирпичной кладки приводит к снижению ее прочности и нарушению теплозащитных и других свойств. При перевозке кирпича на место застройки не рекомендуется загрузка автомашины навалом, так как будет много битого кирпича. Особенно много боя кирпича при загрузке навалом происходит при его перевозке на дальнее расстояние по плохим дорогам. При выполнении кирпичной кладки использование застывшего раствора с добавлением в него воды запрещается! Это объясняется тем, что прочность кирпичной кладки с применением повторно разбавленного водой раствора значительно снижается. Воздействие кирпичных стен последующего этажа не допускается до укладки междуэтажных перекрытий. Не допускается также применение при выполнении кирпичных кладок обезвоженных смесей. Каждая партия готового раствора заводского изготовления, поставляемая на место застройки, должна иметь технический паспорт с указанием даты и времени изготовления, марки и подвижности, а для сухих смесей (заводского изготовления) должна быть указана фактическая влажность. При этом влажность сухих смесей не должна быть более 1 %. При кладке кирпичных стен необходимо очень продуманно подходить к выполнению в них отверстий, ниш или дополнительных проемов, борозд (выемок), так как это приводит к ослаблению прочности стен. Не допускается применение кладочных растворов без пластифицирующих добавок типа ПВА – эмульсии или других разрешенных по СНиПу, действующему на данный момент застройки, при возведении кирпичных стен в полкирпича и в кирпич (тем более в четверть кирпича, даже внутренних стен). При возведении кирпичных стен одним из главных элементов является кладка углов, особенно в те моменты, когда они являются маяками при кладке стен между ними. При строительстве кирпичных домов многорядная и однорядная (цепная) система перевязки швов применяется с давних пор и в настоящее время является преобладающей. Кладка кирпичных стен в полкирпича или в четверть кирпича нередко выполняется для защиты стен деревянных дощатых домов (старой или новой постройки, причем часто одноэтажных). Во многих случаях при строительстве индивидуальных жилых домов применяется силикатный кирпич для возведения стен первого – третьего этажей (или мансарды вместо третьего), а на цокольный этаж (или этаж в земле) используется красный кирпич с выполнением качественной гидроизоляции в сочетании с теплозащитой от промерзания в зимнее время. При этом кладка из красного кирпича выполняется на 1–1,5 м от уровня земли, а далее идет кладка из силикатного кирпича. В ряде случаев красным отделочным кирпичом или силикатным (тоже отделочным) кирпичом обкладывают снаружи дома небольшой этажности, выполненные из монолитного опилко– или шлакобетона с целью их защиты от атмосферных воздействий. При выполнении кирпичной кладки применяется специальный строительный инструмент (мастерок-кельма, молоток-кирочка, уровень строительный, отвес-угольник большой деревянный, рулетка, шнур разметочный строительный, линейка (метр) металлическая, гвозди-дюбеля (для устройства маяков и закрепления шнура) и т. д.), а также растворомешалка (или бетоносмеситель), бадья (емкость железная грузоподъемностью 500 кг) под раствор, кран-лебедка и стропы с крюками (с грузоподъемностью – 1 т), поддон под кирпич (для поднятия кран-лебедкой или талью до 1 т.)). Применяются также лестницы в виде деревянного трапа (толстой широкой доски) с набитыми брусками размером 30 × 30 мм или 30 × 40 мм в сечении. Силикатный кирпич применяется не только для кладки кирпичного дома, но и столбов (колонн) забора в сочетании с коваными или сварными решетками-ограждениями, которые изготовляются в различных акционерных предприятиях (например, в г. Саратове фирмой «Торэкс»).
