Сварные сваи и панели из элементов полукруглого профиля широко применяются в условиях плотной городской застройки для котлованов глубиной до 10 м без раскрепления и глубиной до 24 м с раскреплением или анкеровкой. Замки шпунтовых свай конструкции ПО «Берегсталь», обладая хорошей грунто– и водонепроницаемостью, обеспечивают надежную гидроизоляцию котлованов при возведении фундаментов.

При участии Российской инженерной академии разработан комплекс оборудования для свайного фундаментостроения, обеспечивающий полномасштабное техническое оснащение новейших технологий свайного фундаментостроения.

Комплекс включает в себя комплект модельного ряда безударно погружаемых инъекционных устройств для изготовления железобетонных набивных свай всех типоразмеров без выемки земли, а также комплект модельного ряда универсальных вдавливающих устройств для безударного и бесшумного погружения забивных свай (всех типоразмеров) и свайных элементов. Данный комплекс уже применялся на ответственных социальных объектах (рис. 3.9).

Цель разработки комплекса – техническое обеспечение новейших быстрых технологий изготовления фундаментов из безударно-вдавливаемых железобетонных и виброинъекционных набивных свай. Техническое обеспечение должно быть направлено на повышение надежности и несущей способности применяемых ныне забивных и набивных свай, сокращение объемов земляных работ при одновременном уплотнении грунта (за счет устройства фундаментных колодцев без выемки земли), сокращение сроков и снижение стоимости изготовления фундаментов.

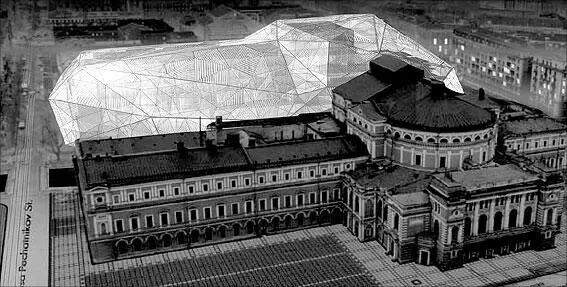

Рис. 3.9.Реконструкция 2-й сцены Мариинского театра СПб

Общие характеристики комплекса:

♦вдавливающие устройства оснащены новыми зубчатыми инерционными полигармоническими самобалансными вибраторами, способными в широком диапазоне амплитуд и ускорений безударно и бесшумно (т. е. без динамических воздействий на окружающую среду) создавать вдавливающие усилия от десятков до сотен и даже тысяч тонн;

♦конструкции универсальных погружающих устройств позволяют им быть как свободно подвесными на крюковых обоймах кранов, так и навесными – на широко распространенных копровых установках грузоподъемностью 3, 5, 10, 16 и 25 тс.

Первому направлению соответствует комплект модельного ряда высокопроизводительного унифицированного вибропробивного инъекционного устройства для изготовления железобетонных набивных свай без выемки земли.

Предлагаемые высокоамплитудные поличастотные погружающие устройства, оснащенные приводными вращающими механизмами, защищенными от внешних воздействий со стороны уплотняемого грунта, выгодно отличаются от существующих устройств тем, что способны обеспечить изготовление фундаментных колодцев в широком диапазоне диаметров и глубин, а также в несущих грунтах (без выемки самого грунта) при существенно большей производительности и меньших энергозатратах.

Отсутствие колебательных движений формообразующего корпуса при вдавливании его в грунт исключает утрамбовку грунта, что резко снижает лобовое сопротивление грунта и практически исключает передачу динамических нагрузок на близстоящие сооружения.

Был создан унифицированный ряд высокопроизводительных вибровдавливающих инъекционных устройств для изготовления колодцев (без выемки земли) и железобетонных набивных свай, например, – высокопроизводительное малоэнергоемкое навесное устройство, которое способно (без выемки земли) обеспечить: глубину колодцев (и сваи) – до 20 м; диаметры колодцев – 400, 530, 630, 820, 1020 и 1200 мм; время изготовления колодца и сваи – не более 15 мин; диапазон устанавливаемых мощностей – от 30 до 120 кВт; рабочий диапазон температур окружающей среды – от -25 °С до +40 °С. Источник энергии – сеть переменного тока напряжением 380/220 В, 50 Гц. Физический срок службы – не менее 10 лет. Расходы на материалы при эксплуатации – в среднем не более 10 000 руб. в год. Вибрационный и шумовой фон не превышает экологических норм.

Для погружения свайных элементов ныне известно значимое и широко применяемое до настоящего времени многообразие устройств (с использованием в качестве исполнительных зубчатых инерционных самобалансных вибраторов) ударного (вибромолоты), погружающего (вибропогружатели) и вдавливающего (комбинированные устройства) действия. Вибропогружающие устройства являются проверенным и отлично зарекомендовавшим себя оборудованием.

В Санкт-Петербурге применяют три типа свай в зависимости от инженерно-геологических условий площадки строительства (напластование, вид и характеристики грунтов):

♦сваи, изготавливаемые с выемкой грунта;

♦сваи, изготавливаемые с частичной выемкой грунта;

♦сваи уплотнения, изготавливаемые без выемки грунта в результате его принудительного сжатия или вытеснения.

Объем применения буроинъекционных свай (микросвай) за прошедшие годы вырос в десятки раз. Существенно обогатился опыт решения с их помощью сложных задач фундаментостроения. Разработаны новые технологические схемы устройства свай, создано новое отечественное и зарубежное оборудование, позволившее кардинально изменить ряд технологических операций и на этой базе повысить несущую способность свай и резко снизить трудоемкость изготовления.

В качестве Стандарта организации ЗАО «ПСУ Гидроспецстрой» приняты «Рекомендации по применению микросвай» или Стандарт организации СТО.

Рекомендации содержат классификацию свай в зависимости от их конструкции и технологии изготовления, указания по области применения, перечень технологического оборудования и материалов для изготовления свай, а также требования к расчету и проектированию фундаментов из микросвай (буроинъекционных свай).

Разнообразие конструкций и технологий устройства буровых свай диаметром до 35 см позволило выделить их в отдельный класс, названный в Рекомендациях «микросваями» по аналогии с американскими и европейскими нормами.

Микросваи (micropile по классификации Eurocode-7 и FHWA-SA -97-070 US) являются разновидностью буровых и набивных свай (по классификации СНиП 2.02.03–85). Они отличаются от традиционных буровых свай следующим:

♦малым диаметром (d = 150–350 мм);

♦большой гибкостью (L/d = 60—120);

♦материалом ствола (мелкозернистый бетон);
