При строительстве торгового центра «Стокманн» впервые в Петербурге применена передовая технология подземной проходки top-down, суть которой состоит в том, что «стена в грунте» сдерживает давление воды и подземные этажи растут не «снизу вверх» со дна котлована, а наоборот, от уровня поверхности «сверху вниз» на глубину 15 м. Используя бельгийскую современную технологию top-down, петербургские инженеры и строители приобрели неоценимый опыт подземного строительства, который оказался эффективным методом. Мониторинг уровня грунтовых вод при производстве работ показывал, что их уровень не изменялся, и в котловане было сухо. Top-down – это заглубляемое сооружение, жесткая железобетонная по периметру конструкция, позволяющая свести к минимуму осадки грунта, что гарантирует сохранность всех зданий и сооружений, находящихся в непосредственной близости от места ведения работ, а также имеется возможность использования «стены в грунте» в качестве как ограждающей, так и несущей конструкции.

Технология работ следующая. Стены сооружения возводятся в узких и глубоких траншеях, извлеченный грунт замещается бентонитовым раствором. Раствор создает гидростатическое давление на стенки траншеи, удерживает их от обрушений. Затем в вырытую траншею опускается арматурный каркас, который заполняется высокомарочным бетоном или железобетонными элементами, которые вытесняют бентонитовый раствор. Это предохраняет от осадок и деформаций здания, расположенные в непосредственной близости от места строительства.

При применении технологии top-down в тело сваи заводятся прочные стальные сердечники, а шпунт погружается в грунт при помощи мощнейшего импортного вибратора.

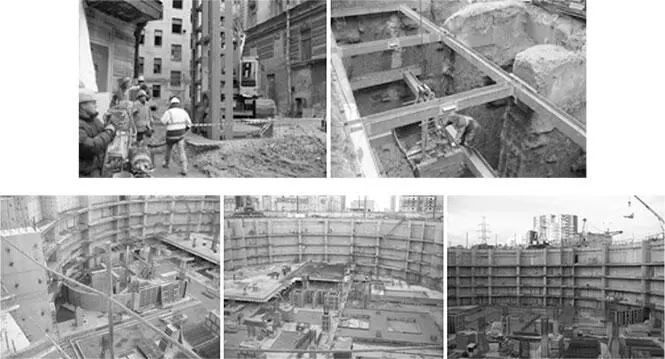

Рис. 3.6.Примеры устройства монолитной стены в грунте вблизи существующих зданий

Современные западные геотехнологии ограждения котлованов адаптированы к инженерно-геологическим условиям Санкт-Петербурга. На рис. 3.6 показаны примеры устройства монолитной стены в грунте вблизи существующих зданий. «Стена в грунте» для самого большого подземного сооружения в центральной части Санкт-Петербурга на острове Новая Голландия показана на рис. 3.7.

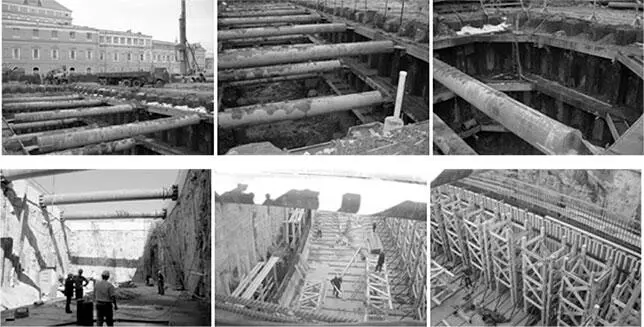

Рис. 3.7.«Стена в грунте», на острове Новая Голландия

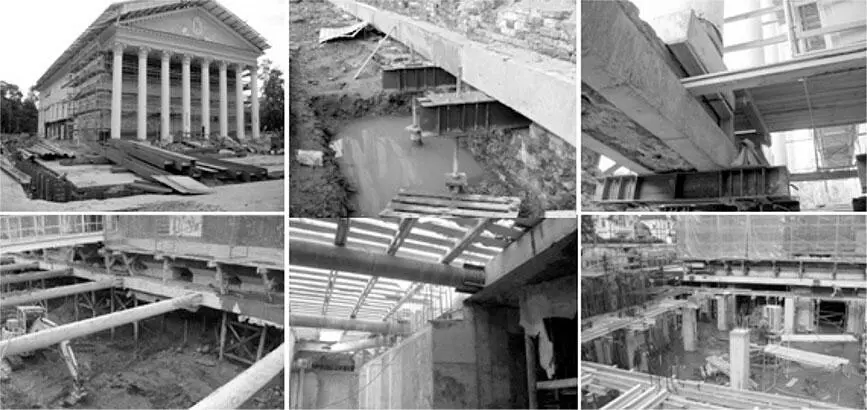

Рис. 3.8.Реконструкция Каменноостровского театра

При реконструкции Каменноостровского театра (рис. 3.8) выполнялись работы по реставрации исторического здания и устройству подземного пространства глубиной 6,5 м. Эта работа уникальна для мировой геотехнической практики (реставрационный вариант технологии top-down, когда вверх идет реставрация, а вниз – подземное строительство).

В Киеве башни «Sky Towers» у Центрального ЗАГСа взметнутся на 47 этажей вверх и уйдут на восемь вниз. Впервые для Киева здание строят сверху вниз – экскаваторы выкапывают нижние этажи под уже построенными!

Фундаменты:

♦глубина заложения баррет – до 64,5 м;

♦глубина заложения фундаментной плиты – 28 м;

♦толщина «стены в грунте» – 1,2 м;

♦глубина «стены в грунте» – от 50,5 до 53,5 м.

Барреты – глубокие опоры, изготовленные в грунте. Сначала бурят колодец, затем устанавливают арматуру и заливают бетон. Все это производится под давлением, при помощи бурового раствора (часто – бентонита). Применяются при строительстве на слабых грунтах (за счет большой глубины можно добраться до плотных слоев) и плотной застройки (отсутствуют вибрации, как при забивании свай).

«Стена в грунте» строится аналогично барретам – бурение, установка арматуры и бетонирование.

Технология возведения башен:

♦Сооружается «стена в грунте» по периметру участка строительства.

♦Заливаются фундаментные буроинъекционные сваи – барреты.

♦Вырывается котлован до некоторой отметки – например, «-1» этаж. На дне котлована заливается междуэтажное перекрытие, а также перекрытие на уровень выше – они выполняют функцию двухъярусных распорок «стены в грунте». В перекрытиях оставляют технологические проемы.

♦Экскаваторы выбирают грунт сначала в местах технологических проемов, а затем – под перекрытиями этажа, расположенного выше.

♦Когда экскаваторы выбрали грунт на весь объем этажа, заливаются следующие перекрытия и процесс повторяется, пока строители не достигнут нижнего уровня по проекту. Когда весь грунт выбран и перекрытия залиты, уже традиционно, снизу вверх, заливаются технологические проемы (лифтовые шахты или пандусы паркинга).

В комплексе с барретами и «стеной в грунте» этот способ позволяет сохранить здания окружающей застройки. Это будет первое в Киеве здание выше 200 м, построенное в сложных геологических условиях, где потребовались глубокие и уникальные фундаменты по технологии top-down.

При данной технологии используются сварные стальные шпунтовые сваи из элементов полукруглого профиля «сваи F-профиля».

Полукруглый профиль свай – это наиболее экономичная форма шпунтовых свай в сравнении с традиционными корытными и тавровыми сваями. Экономия достигается как за счет сокращения используемого металла, так и за счет уменьшения трудозатрат при монтаже свай.

При этом сваи из элементов полукруглого профиля обладают рядом преимуществ. Они способны выдерживать большие нагрузки, их момент сопротивления – до 12 000 см 3на погонный метр стенки. Сваи F6012 с моментом сопротивления 6000 см 3на погонный метр стенки применены при строительстве многофункционального комплекса у Московского вокзала в Санкт-Петербурге, что позволило отказаться от «стены в грунте» и выработки котлована по технологии top-down и вести выемку грунта открытым способом.

Ширина панелей из свай F-профиля может достигать 2 м, что влечет за собой сокращение циклов погружения. Техника не требует модернизации – при вибропогружении применяются обычные штатные зажимы для корытообразного профиля, а при забивке свай ударным методом используют простейшие наголовники.

Благодаря меньшей металлоемкости, сокращению рабочих циклов погружения из-за увеличения ширины профиля, ввиду его высокой оборачиваемости, т. е. возможности повторного использования, экономия может составлять 25–35 % по сравнению с применением обычных шпунтовых свай.
