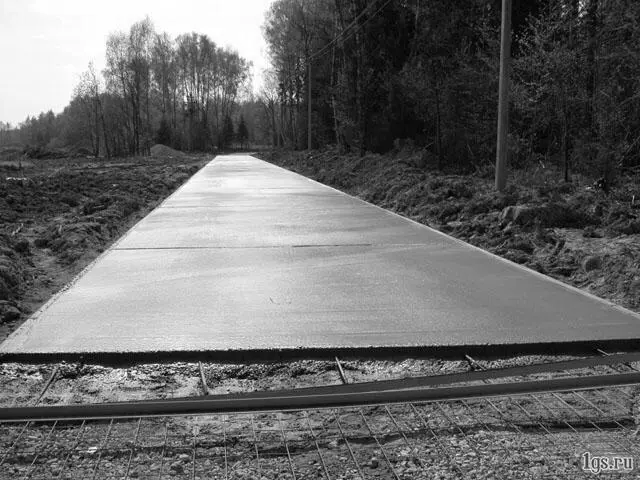

Рис. 2.5.Цементобетонные покрытия

На территории России главным образом строят асфальтовые дороги, а на Западе – бетонные. Бетонные дороги служат 50 лет. По статистике, их в США – 60 %, в Германии – 38 %, в Австрии – 46 %, в то время как в России – всего 3 %. Примечательно, что вытеснение строительства бетонных дорог в нашей стране происходило из-за дефицита требуемых марок цемента, малой производительности работ и высокой стоимости.

Бестраншейные технологии представляют собой вариант выполнения работ по подземному строительству без вскрытия грунта. При использовании бестраншейных технологий более 90 % всех работ проводится под землей, что исключает:

♦необходимость восстановления дорожного покрытия;

♦нарушение существующих коммуникаций;

♦перекрытие транспортных магистралей;

♦нарушение привычного ритма жизни города;

♦уничтожение зеленых насаждений;

♦снос элементов благоустройства;

♦нарушение земляного покрытия и т. д.

Бестраншейные технологии являются экономически более выгодными (в 2,5–3 раза) по сравнению с традиционным методом, это объясняется экономией средств, которые при открытом способе прокладки коммуникаций шли на обустройство траншей, восстановление вскрытых дорог и т. д. Кроме того, бестраншейные методы прокладки коммуникаций сокращают время производства работ и количество рабочего персонала, значительно повышают уровень безопасности работ (отсутствие траншей и механизмов на трассе прокладки), а также не наносят ущерба окружающей среде.

Можно выделить три традиционных метода бестраншейной прокладки трубопроводов: продавливание, горизонтальное бурение и прокалывание. При продавливании прокладываемая труба вдавливается в грунт открытым концом, снабженным ножевым устройством. Поступающий в полость трубы грунт разрабатывается и удаляется из забоя вручную или механизированным способом.

В настоящее время появляются новые технологии бестраншейной прокладки трубопроводов методом прокола. Существуют установки для бестраншейной прокладки трубопроводов с реверсивным ходом собранного из штанг штока. В данной установке используется принцип постепенного расширения прокалываемого канала путем последовательного увеличения диаметра оконечных конусов (при каждом следующем проходе канала). Главное преимущество данной технологии: не требуется единовременное создание значительного толкающего усилия. Теоретически, именно благодаря пошаговому увеличению сечения канала в грунте с помощью весьма малогабаритной и мобильной установки можно подготовить канал для труб довольно больших диаметров.

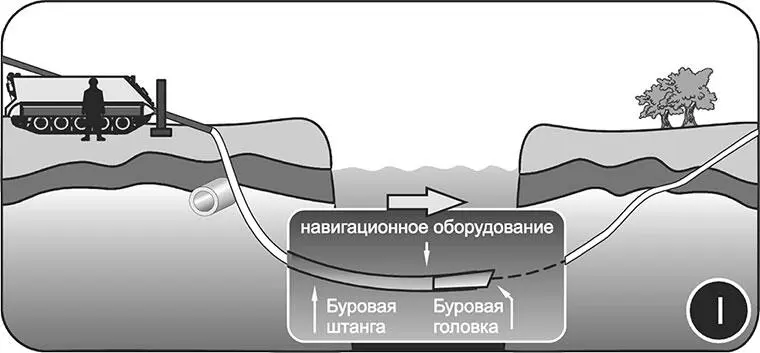

Горизонтально направленное бурение (рис. 2.6) осуществляется с помощью породоразрушающего инструмента – буровой головки со скосом в передней части со встроенным излучателем. Контроль за местоположением буровой головки производится с помощью приемного устройства локатора, который принимает и обрабатывает сигналы встроенного в корпус буровой головки передатчика. На мониторе локатора отображается визуальная информация о местоположении, уклоне, азимуте буровой головки. Также эта информация отображается на дисплее оператора буровой головки. Эти данные являются определяющими для контроля соответствия траектории строящегося трубопровода проектной и минимизируют риски излома рабочей нити.

Рис. 2.6.Строительство пилотной скважины

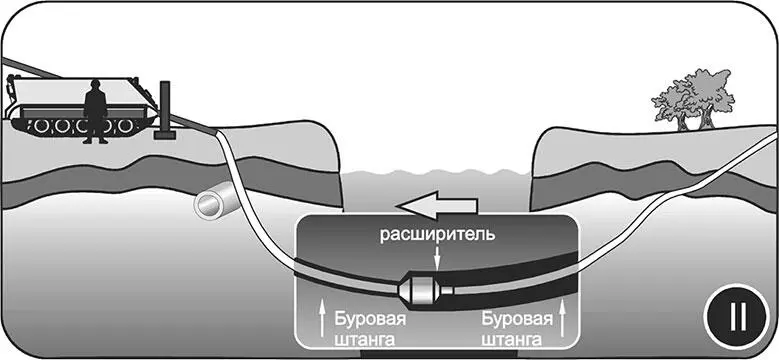

Расширение (рис. 2.7) осуществляется после завершения пилотного бурения. При этом буровая головка отсоединяется от буровых штанг и вместо нее присоединяется расширитель обратного действия. Приложением тягового усилия с одновременным вращением расширитель протягивается через створ скважины в направлении буровой установки, расширяя пилотную скважину до необходимого для протаскивания трубопровода диаметра. Для обеспечения беспрепятственного протягивания трубопровода через расширенную скважину ее диаметр должен на 20–30 % превышать диаметр трубопровода.

Рис. 2.7.Предварительное расширение

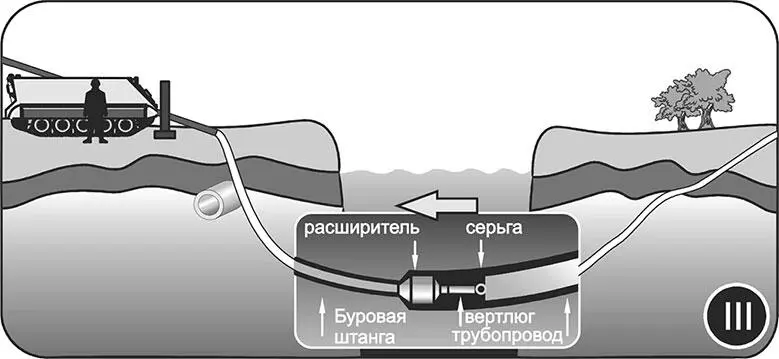

На противоположной от буровой установки стороне скважины располагается готовая к протягиванию плеть трубопровода (рис. 2.8). К переднему концу плети крепится оголовок с воспринимающим тяговое усилие шарниром (вертлюгом) и расширителем. Шарнир позволяет вращаться буровой колонне и расширителю и в то же время не передает вращательное движение на затягиваемый трубопровод. Таким образом, буровая установка затягивает в скважину плеть трубопровода до проектных отметок.

Рис. 2.8.Протягивание трубопровода

Бестраншейные методы восстановления и прокладки новых подземных коммуникаций используются в наши дни все чаще.

Основные бестраншейные методы, которые получили наибольшее распространение в России за последнее десятилетие, следующие:

♦горизонтальное направленное бурение;

♦продавливание и микротоннелирование;

♦управляемый прокол;

♦безлюдная инспекция внутренней поверхности трубопроводов с помощью телекамер;

♦восстановление трубопроводов методами CIPP и Sliplining;

♦местный ремонт трубопроводов с помощью робототехники, включая установку бандажей;

♦перекладка трубопроводов методом «взламывания» (технология Pipe Bursting);

♦безлюдная очистка и зачистка трубопроводов путем нанесения на их внутренние поверхности покрытия из специальных растворов.

Для экономичного использования технологии бестраншейной прокладки трубопроводов решающее значение имеет детальное изучение свойств и состава грунта. Геофизические исследования позволяют провести послойное вертикальное или горизонтальное изучение грунтов на предмет выявления «препятствий», таких как трубопроводы, трубы, шахты и т. д.
