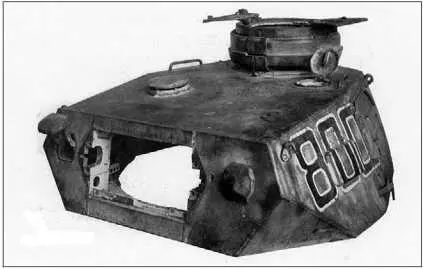

Башня танка Pz.IV Ausf.D без вооружения.

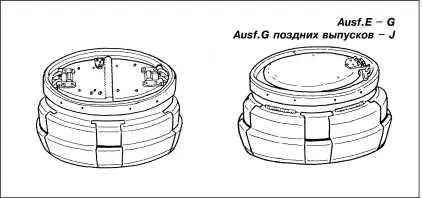

Командирские башенки Ausf.E — G. Ausf.G поздних выпусков — J.

Для посадки и высадки членов экипажа в бортах башни имелись люки с одностворчатыми и двустворчатыми (начиная с варианта F1) крышками. В крышках люков и бортах башни устанавливались смотровые приборы. Кормовой лист башни был оборудован двумя лючками для стрельбы из личного оружия. На части машин модификаций Н и J, в связи с установкой экранов, смотровые приборы и лючки отсутствовали.

ВООРУЖЕНИЕ. Основное вооружение танков модификаций А — F1 — пушка 7,5 cm KwK 37 калибра 75 мм фирмы Rheinmetall-Borsig. Длина ствола пушки — 24 калибра (1765,3 мм). Масса пушки — 490 кг.

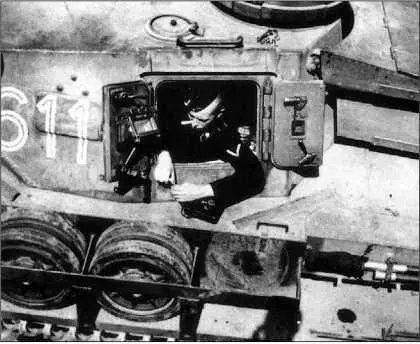

Бортовой башенный люк танка Pz.IV Ausf.F с открытой двухстворчатой крышкой.

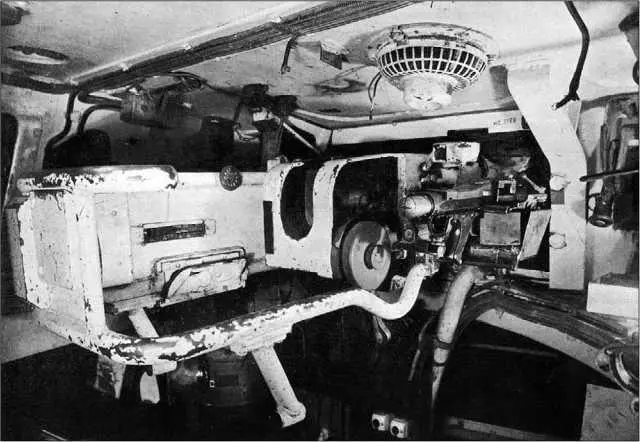

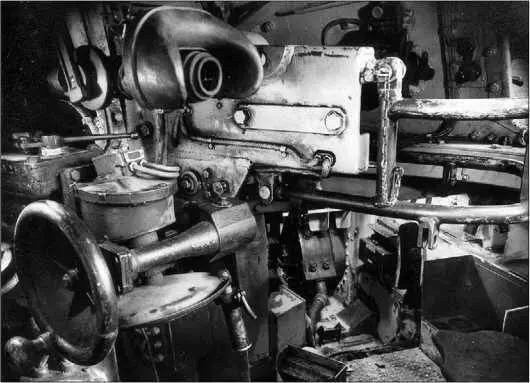

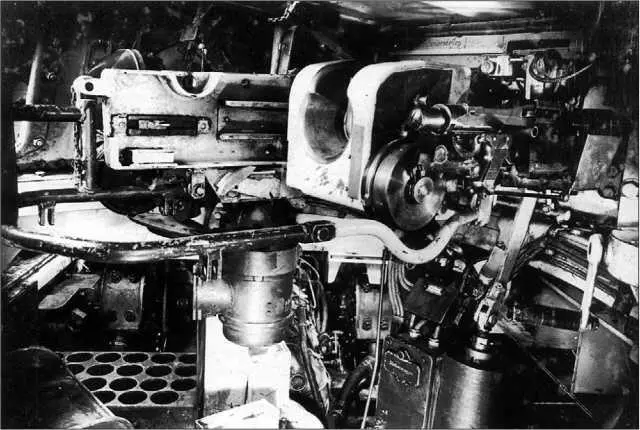

Интерьер башни танка Pz.IV Ausf.E. Хорошо видны казенная часть пушки, спаренный пулемет, ограждение пушки, башенный вентилятор, налобник и окуляр телескопического прицела, маховик подъемного механизма.

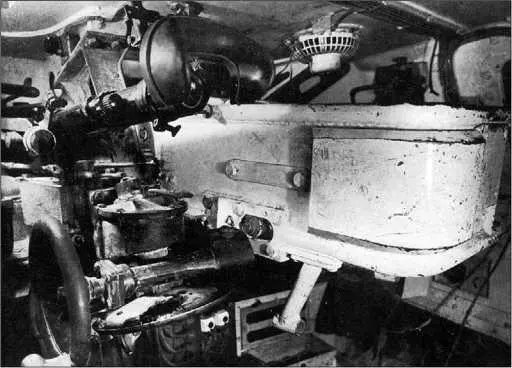

Интерьер башни танка Pz.IV Ausf.G. По сравнению с танками, вооруженными короткоствольными пушками, после установки орудия KwK 40 в интерьере башни практически ничего не изменилось.

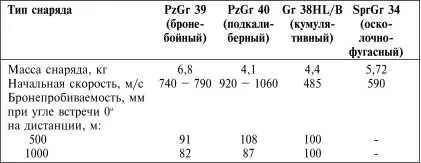

Вертикальная наводка — в пределах от -10° до +20°. Пушка имела вертикальный клиновой затвор и электроспуск. В ее боекомплект входили выстрелы с дымовыми (масса — 6,21 кг, начальная скорость — 455 м/с), осколочно-фугасными (5,73 кг, 450 м/с), бронебойными (6,8 кг, 385 м/с) и кумулятивными (4,44 кг, 450–485 м/с) снарядами.

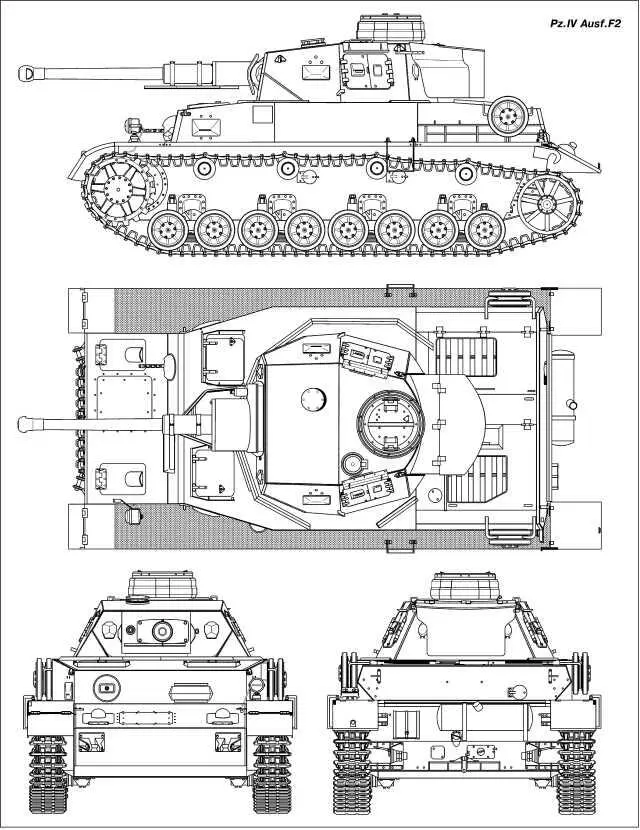

Танки Ausf.F2 и часть танков Ausf.G вооружались пушкой 7,5 cm KwK 40 с длиной ствола 43 калибра (3473 мм), имевшей массу 670 кг. Часть танков Ausf.G и машины Ausf.H и J оснащались пушкой 7,5 cm KwK 40 с длиной ствола 48 калибров (3855 мм) и массой 750 кг. Вертикальная наводка —8°…+20°. Предельная длина отката — 520 мм. На марше пушка фиксировалась на угле возвышения +16°.

С пушкой был спарен 7,92-мм пулемет MG34. Курсовой пулемет размещался в лобовом листе подбашенной коробки в шаровой установке (кроме модификаций В и С). На командирской башенке позднего типа на специальном устройстве Fliegerbeschutzgerat 41 или 42 можно было установить зенитный пулемет MG34.

Танки Pz.IV первоначально оборудовали монокулярным телескопическим прицелом TZF 5b, а начиная с Ausf.E — TZF 5f или TZF 5f/l. Эти прицелы имели 2,5-кратное увеличение. Курсовой пулемет MG34 оснащался 1,8-кратным телескопическим прицелом KZF 2.

Боекомплект пушки в зависимости от модификации танка колебался от 80 до 122 выстрелов. У командирских танков и машин передовых артиллерийских наблюдателей он составлял 64 выстрела. Боекомплект пулеметов — 2700–3150 патронов.

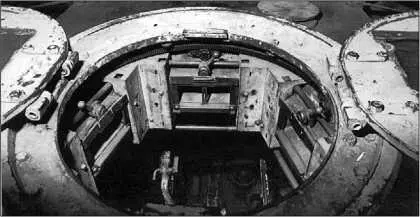

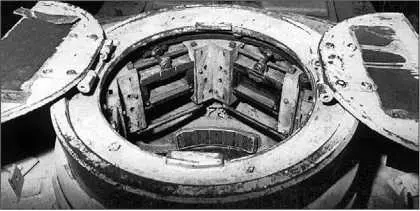

Внутренний вид командирской башенки. На верхнем снимке смотровые приборы в открытом положении, а на нижнем — в закрытом.

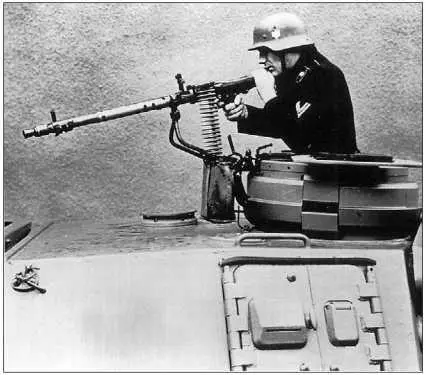

Установка пулемета MG34 на кронштейне командирской башенки. Судя по фото, этот пулемет предназначался не столько для ведения огня по воздушным целям, сколько для самообороны.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке устанавливались двигатели Maybach HL 108TR, HL 120TR и HL 120TRM, 12- цилиндровые, V-образные (развал цилиндров — 60°), карбюраторные, четырехтактные, мощностью 250 л.с.(Нb 108) и 300 л.с.(НL 120) при 3000 об/мин. Диаметры цилиндров — 100 и 105 мм. Ход поршня — 115 мм. Степень сжатия — 6,5. Рабочий объем 10 838 см 3и 11 867 см 3. Следует подчеркнуть, что оба двигателя были аналогичной конструкции.

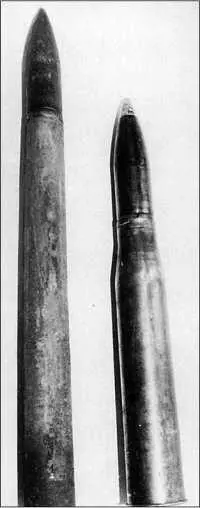

Сравнительные размеры двух выстрелов: противотанковой пушки РаК 40 (слева) и танковой — KwK 40. Вопреки расхожему мнению, они не взаимозаменяемы.

Топливо — этилированный бензин с октановым числом не ниже 74. Емкость трех бензобаков — 420 л (140+110+170). Танки Ausf.J имели четвертый топливный бак емкостью 189 л. Расход топлива на 100 км при движении по шоссе — 330 л, по бездорожью — 500 л. Подача топлива принудительная, с помощью двух топливных насосов Solex. Карбюраторов — два, марки Solex 40 JFF II.

Система охлаждения — жидкостная, с одним радиатором, расположенным наклонно с левой стороны двигателя. С правой стороны двигателя находились два вентилятора.

С правой стороны от двигателя был установлен двигатель DKW PZW 600 (Ausf.A — Е) или ZW 500 (Ausf.E — Н) механизма поворота башни мощностью 11 л.с. и рабочим объемом 585 см 3. Топливом служила смесь бензина и масла, емкость топливного бака — 18 л.

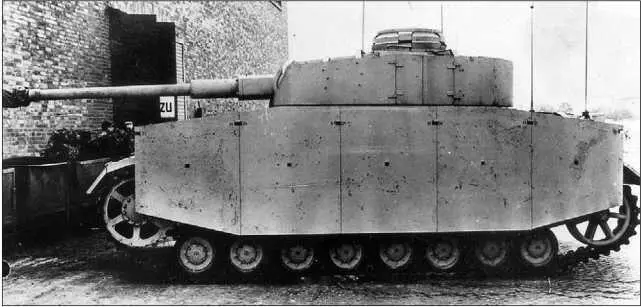

Pz.IV Ausf.G, изготовленный в мае 1943 года. Эта машина переоборудована в командирский танк, о чем можно судить по антеннам на башне и кормовом листе корпуса.

Трансмиссия состояла из карданной передачи, трехдискового главного фрикциона сухого трения, коробки передач, планетарного механизма поворота, бортовых передач и тормозов.

Пятискоростная коробка передач Zahnradfabrik SFG75 (Ausf.A) и шестискоростные SSG76 (Ausf.B — G) и SSG77(Ausf.H и J) — трехвальные, с соосным расположением ведущего и ведомого валов, с пружинными дисковыми синхронизаторами.

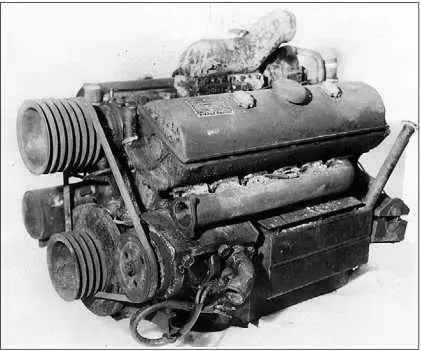

Двигатель Maybach HL 108TR.

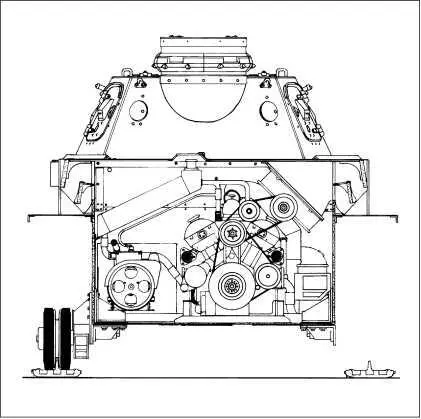

Поперечный разрез моторного отделения танка Pz.IV Ausf.D. Слева от двигателя Maybach HL120 установлен бензоэлектрический агрегат на основе мотора DKW.
