Михаил Барятинский - Танки III Рейха. Том II [Самая полная энциклопедия]

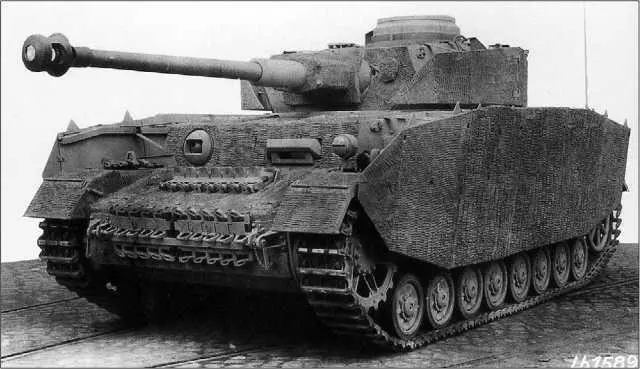

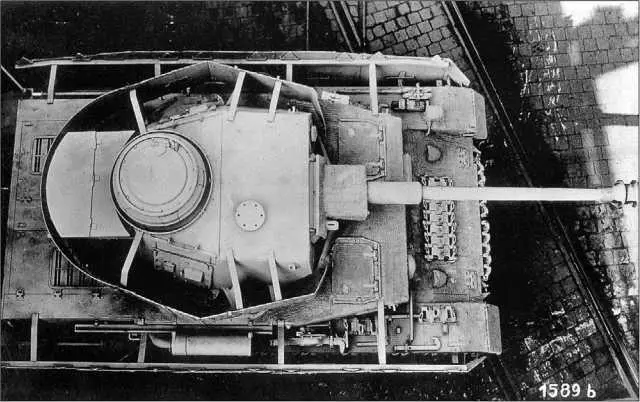

Pz.IV Ausf.H с полным комплектом бортовых экранов и нанесенным «циммеритным» покрытием. Машина изготовлена в сентябре 1943 года и подготовлена для испытаний «циммерита».

Впрочем, судя по фотографиям, этих приборов нет и на многих машинах варианта F2. Последние 412 танков Ausf.G получили 75-мм пушку KwK 40 с длиной ствола в 48 калибров. Машины поздних выпусков оснащались 1450-кг «восточными гусеницами» — Ostketten, дополнительной 30-мм лобовой броней (ее получили около 700 танков) и бортовыми экранами, что делало их почти не отличимыми от следующей модификации — Ausf.H. Вопреки расхожему мнению, бортовые экраны (5-мм на корпусе и 10-мм на башне) не предназначались против кумулятивных снарядов. Даже испытаний таких не проводилось. Они обеспечивали защиту относительно тонкой брони бортов корпуса и башни от 14,5-мм бронебойных пуль советских противотанковых ружей при стрельбе с близких дистанций — 100 м и менее.

Антенна радиостанции была перенесена на левую кормовую часть корпуса танка. С февраля 1943 года устанавливалась новая командирская башенка.

Один из серийных танков был переоборудован в прототип самоходного орудия Hummel.

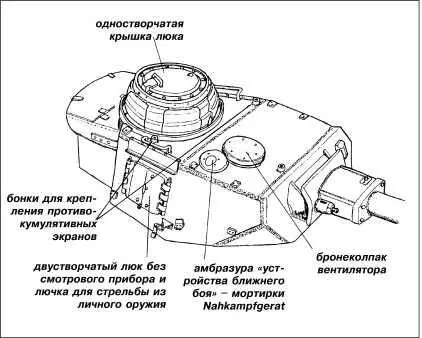

Характерные особенности башни танка Pz.IV Ausf.J.

Pz.IV Ausf.H

Танки модификации Н получили 80-мм лобовую броню, изменилась конструкция ведущих колес. Часть танков имела необрезиненные поддерживающие катки. На Ausf. Н устанавливалась коробка передач Zahnradfabrik ZF SSG77, аналогичная применяемой в танке Pz.III. На командирской башенке была смонтирована зенитная установка пулемета MG34 — Fliegerbeschussgerat 41 или 42. На машинах последних выпусков кормовой лист корпуса стал вертикальным (раньше он располагался под наклоном 30° к вертикали). До 16 мм возросла толщина переднего листа крыши башни и до 25 мм — заднего. Наконец, все наружные поверхности танка обмазывались циммеритом.

Эта версия Pz.IV стала самой массовой: с апреля 1943-го по май 1944 года заводские цеха трех фирм-производителей — Krupp-Gruson AG в Магдебурге, Vomag в Плауэне и Nibelungenwerke в Сент-Валентине — покинули 3960 боевых машин. При этом 121 танк был переоборудован в самоходные и штурмовые орудия. По другим данным, изготовили 3935 шасси, 3774 из которых были использованы для сборки танков. На базе остальных шасси выпустили 30 штурмовых орудий StuG IV и 130 CАУ Brummbar.

По другим данным, с апреля 1943 по февраль 1944 года было изготовлено только 2322 танка Pz.IV Ausf.H (379 Krupp, 693 Vomag и 1250 Nibelungenwerk).

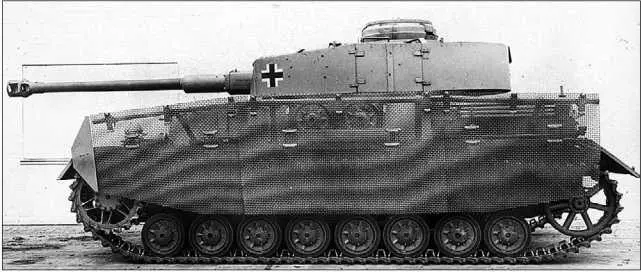

Pz.IV Ausf.H, оснащенный сетчатыми бортовыми экранами «типа Тома». 1943 год.

Pz.IV Ausf.J

Последним вариантом Pz.IV стала модификация Ausf. J. С июня 1944-го по март 1945 года завод Nibelungenwerke выпустил 1758 машин этой модели. По другим данным, с февраля 1944-го по апрель 1945 года заводские цеха покинули 3150 танков версии J (180 Vomag и 2970 Nibelungenwerk). В целом подобные предыдущему варианту танки Ausf. J претерпели изменения, связанные с технологическими упрощениями. Так, например, был ликвидирован силовой агрегат электропривода поворота башни и сохранился только ручной привод!

Pz.IV Ausf.J ранних выпусков. Почти полное внешнее соответствие модификации Н (единственное отличие — отсутствие бортового прибора наблюдения механика-водителя), Восточный фронт, 1944 год.

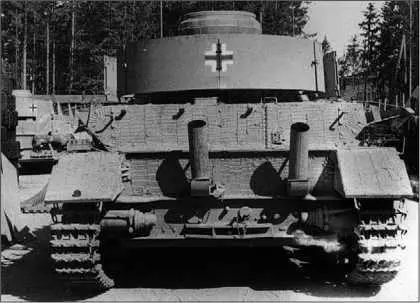

Вид сзади на Pz.IV Ausf.J, изготовленный заводом Nibelungen в августе-сентябре 1944 года. Хорошо видны характерные выхлопные патрубки с пламегасителями.

Упростилась конструкция башенных люков, был демонтирован бортовой прибор наблюдения механика-водителя (при наличии бортовых экранов он стал бесполезным), поддерживающие катки, число которых на машинах поздних выпусков сократилось до трех, лишились резиновых бандажей, изменилась конструкция направляющего колеса. На танке устанавливались топливные баки повышенной емкости, в результате чего запас хода по шоссе возрос до 320 км. Для бортовых экранов широко стала использоваться металлическая сетка. Часть танков имела вертикальные выхлопные патрубки, подобные применяемым на танке «Пантера».

Проектирование различных боевых машин на базе Pz.IV началось уже в процессе его создания. Так, уже в 1935 году фирма Krupp предложила так называемый Rauchwagen (RW) — дымовой танк. На штатное шасси BW предполагалось установить новую башню со 105-мм орудием с длиной ствола в 16 калибров. По замыслу создателей RW, двигаясь в боевых порядках вместе с линейными танками, должен был дымовыми снарядами обстреливать позиции вражеских противотанковых пушек. Впрочем, Управление вооружений рекомендовало добавить в боекомплект RW осколочные и бронебойные снаряды. Чем тогда эта машина отличалась от линейного танка и зачем ее нужно было создавать — загадка. Тем не менее к сентябрю 1939 года один такой танк был изготовлен. Дальнейшая его судьба неизвестна.

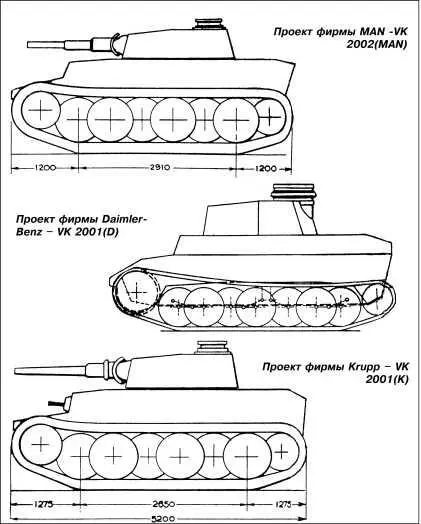

Несколько больше информации имеется о перспективном танке BW40, именуемом также VK 2001 (IV) или VK 2001 (ВW). Впрочем, до танка дело так и не дошло, ограничившись проектированием шасси. Последнее предполагалось оснастить двигателем HL116, переделав при этом моторное отделение, и ходовой части с 6-ю опорными катками, сблокированными попарно в три балансирные тележки с рессорной подвеской. Особо оговаривалось, что габариты нового шасси не должны превышать таковые у Pz.IV. В январе 1940 года началось изготовление деталей шасси, сборку первого из двух заказанных BW40 планировалось завершить к концу 1940 года. Однако в мае Управление вооружений распорядилось прекратить работы над этой машиной. Теперь проектирование серии VK 2001 должно было вестись в направлении создания унифицированного шасси танков Pz.VI nA и Pz.IV nA — танков «нового типа». Работы велись сразу тремя фирмами: Daimler-Benz, MAN и Krupp. Проектируемые образцы различались в основном конструкцией ходовой части и трансмиссии, а также массой и бронированием. Машины первых двух фирм должны были получить башни с 75-мм пушками, а крупповская — с 50-мм. Работа над танками «нового типа» удостоилась высочайшего внимания Гитлера, засыпавшего проектировщиков различными указаниями и требованиями, что в конечном итоге и погубило проект. Справедливости ради, правда, стоит отметить, что создание нового единого танка в пределах массы и габаритов Pz.IV было бесперспективным. В результате все равно получился бы танк с ТТХ, аналогичными таковым у Pz.IV. Проще было просто прекратить выпуск Pz.VI.
