Были введены новые смотровые приборы в бортах башни и корпуса и ограничители поворота тележек подвески на 3, 5 и 7-м опорных катках. Была установлена шаровая установка курсового пулемета Kugelblende 30 (число 30 означает, что яблоко установки было приспособлено под крепление в 30-мм броню). Танки Ausf.D поздних выпусков имели дополнительные вентиляционные отверстия в моторном отделении (вариант Тр. — tropen — тропический). В марте — апреле 1940 года 16 шасси серии D использовали для изготовления мостоукладчиков, а в июне один танк был изготовлен для опытных целей.

В 1941 году один танк Ausf.D в опытном порядке вооружили 50- мм пушкой KwK 39 с длиной ствола 60 калибров. Планировалось перевооружить таким образом все машины этой модификации, однако зимой 1942-го предпочтение было отдано варианту F2 с 75-мм длинноствольной пушкой. В 1942–1943 годах некоторое количество танков Pz.IV Ausf.D в ходе капитального ремонта получили такие пушки. В феврале 1942 года два танка переоборудовали в самоходные установки, вооруженные 105-мм гаубицами К18.

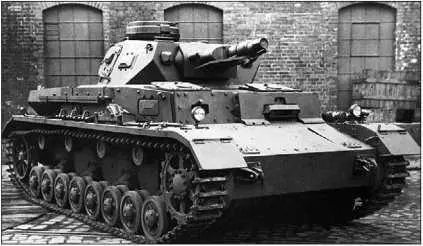

Pz.IV Ausf.E во дворе завода. Обращают на себя внимание 30-мм накладная броня корпуса и отбойник для отгибания антенны под стволом орудия.

Pz.IV Ausf.E

Главным отличием модификации Ausf.E (6/BW) от предшественников стало существенное увеличение толщины брони. Лобовую броню подбашенной коробки довели до 30 мм и вдобавок усилили 30-мм экраном. Лоб башни также был доведен до 30 мм, а маска — до 35–37 мм. Борта корпуса и башни имели 20- мм, а крыша и корма — 15-мм броню. Появились командирская башенка нового типа с усиленным до толщины 50–95 мм бронированием, башенный вентилятор, усовершенствованный смотровой прибор механика-водителя, новый вспомогательный бензоэлектрический агрегат, упрощенные ведущее и направляющее колеса, ящик для снаряжения, крепившийся на корме башни, и другие более мелкие изменения. Подверглась изменениям и конструкция кормового листа башни. Боевая масса танка достигла 21 т.

С сентября 1940-го по апрель 1941 года заводские цеха покинули 200 машин версии Е. Четыре шасси использовались для изготовления мостоукладчиков, а два шасси модификации Е в опытном порядке получили ходовую часть с шахматным расположением опорных катков.

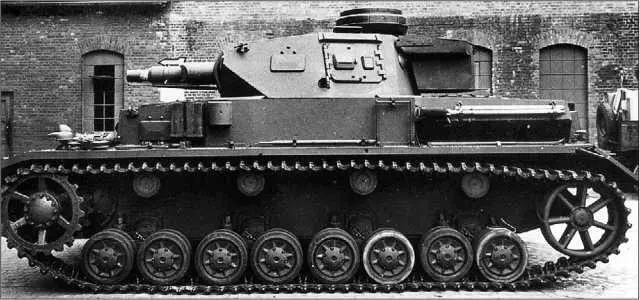

Pz.IV Ausf.F, изготовленный в 1941 году заводом Krupp-Gruson.

Pz.IV Ausf.F

Pz.IV Ausf.F (7/BW) появился в результате анализа боевого применения машин предыдущих вариантов в Польше и Франции. Вновь возросла толщина брони: лоб корпуса и башни — до 50 мм, борта — до 30 мм. Одностворчатые дверцы в бортах башни заменили на двухстворчатые, лобовой лист корпуса опять стал прямым. Пулемет при этом сохранился, но теперь он размещался в шаровой установке Kugelblende 50. Поскольку масса корпуса танка возросла на 48 %, по сравнению с Ausf.E, машина получила новую 400-мм гусеницу вместо применявшейся ранее 360-мм и новое направляющее колесо. Были выполнены дополнительные вентиляционные отверстия в крыше моторного отделения и в крышках трансмиссионных люков. Изменились размещение и конструкция глушителей двигателя и бензомотора поворота башни. Помимо фирмы Krupp-Gruson, к производству танка, продолжавшемуся с апреля 1941-го по март 1942 года, подключились Vomag и Nibelungenwerke. В 1942 году некоторое количество танков Ausf.F было оборудовано комплектами навесной дополнительной бронезащиты, однако по результатам испытаний ее сочли неэффективной.

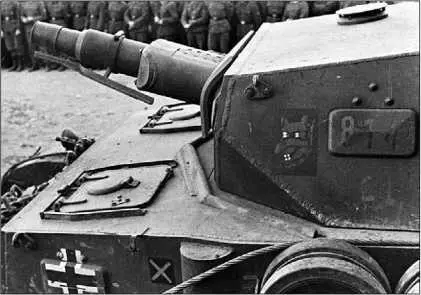

Pz.IV Ausf.F1. Хорошо видны крышки люков механика-водителя и пулеметчика с круглыми лючками для запуска сигнальных ракет. Приваренный к борту корпуса перед укладкой запасных траков полуцилиндр закрывает вытяжное отверстие системы охлаждения тормозов.

Все вышеперечисленные модификации танка Pz.IV вооружались короткоствольной 75-мм пушкой с начальной скоростью бронебойного снаряда 385 м/с, которая была бессильна как против французских танков, так и против английской «Матильды». После выпуска 462 машин варианта F производство их прекратили на один месяц. За это время в конструкцию танка внесли весьма существенные изменения: главное из них — установка 75-мм пушки KwK 40 с длиной ствола 43 калибра и начальной скоростью бронебойного снаряда 770 м/с, разработанной конструкторами фирм Krupp и Rheinmetall. Производство этих орудий началось в марте 1942 года. 4 апреля танк с новой пушкой был показан Гитлеру, и вслед за этим возобновился его выпуск. Машины с короткими пушками имели обозначение F1, а с новым орудием — F2.

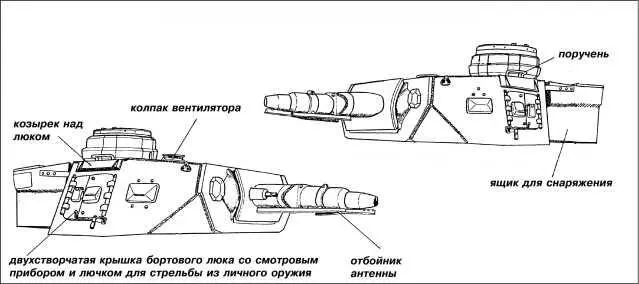

Характерные особенности башни танка Pz.IV Ausf.F1.

Боекомплект последних состоял из 87 выстрелов, 32 из которых размещались в башне. Машины получили новую маск-установку и новый прицел TZF 5f. Боевая масса достигла 23,6 т. До июля 1942 года было выпущено 175 Pz.IV Ausf.F2, еще 25 машин переоборудовали из F1. Судя по воспоминаниям Г. Гудериана, в апреле 1942 года 12 танков Ausf.F2 изготовили с 80-мм лобовой броней. Эти машины предназначались для десанта на остров Мальта. Несколько машин модификации F2 позднего выпуска получили башни следующей модификации — Ausf.G.

Гитлер в окружении высших офицеров Вермахта и СС осматривает один из первых танков Ausf.F2. Берлин, 4 апреля 1942 года.

Pz.IV Ausf.G

Вариант Pz.IV Ausf.G (изготовлено 1687 единиц), выпуск которого начался в мае 1942-го и продолжался до апреля 1943 года, принципиальных отличий от машин модификации F не имел. Единственной, сразу бросающейся в глаза, новинкой стал двухкамерный дульный тормоз пушки. Кроме того, на большей части выпущенных машин отсутствовали приборы наблюдения в лобовом листе башни справа от пушки и в правом борту башни.

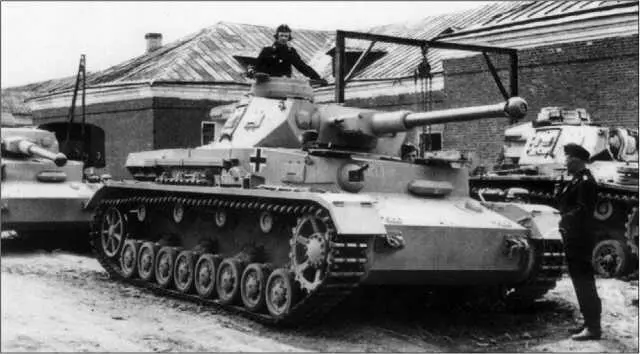

Танки Pz.IV Ausi.F2. На эти новенькие, только что переданные войскам, выкрашенные в желтый цвет машины еще не нанесены дивизионные эмблемы. 1942 год.

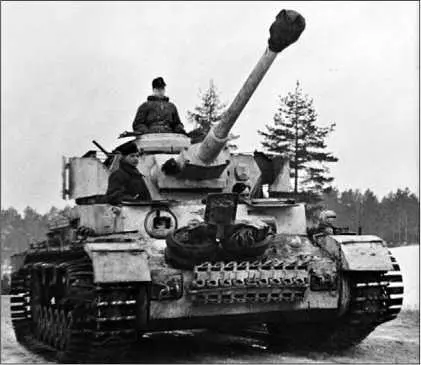

Pz.IV Ausf.G поздних выпусков. Об этом можно судить по приваренной дополнительной лобовой броне, противокумулятивным экранам и способу крепления запасных траков. Машина, однако, имеет двустворчатую крышку командирского люка. Бортовые экраны отсутствуют по причине установки «восточных гусениц» с насадками-уширителями. Крепление запасных катков на лобовой броне — нештатное. Танк из состава моторизованной дивизии «Фельдхернхалле (Feldherrnhalle). Восточный фронт, зима 1943/44 года.
