Ну а что же предложила фирма Rheinmetall? Тут с информацией все обстоит с точностью до наоборот: документов не сохранилось, зато фотографий в избытке. По ним можно судить, как примерно должен был выглядеть и крупповский прототип. В отличие от него прототип фирмы Rheinmetall был оснащен ходовой частью, почти полностью заимствованной у многобашенного танка Nb.Fz.

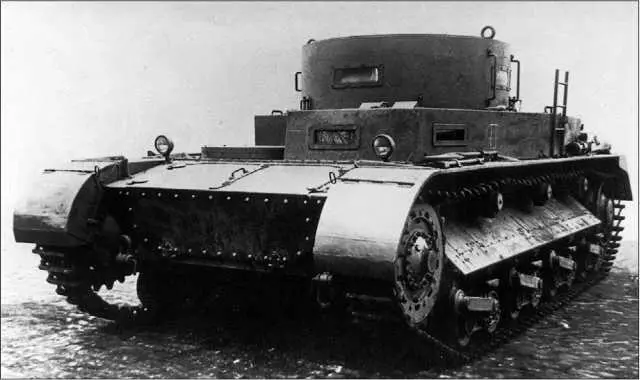

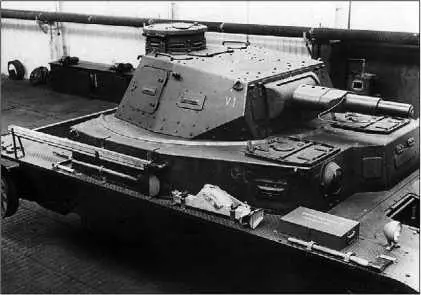

Прототип танка BW фирмы Rheinmetall. 1935 год. Хорошо виден заглушенный погон пулеметной башенки в правой передней части корпуса (вверху). Опытный танк BW I (Krupp) с опытной башней VI (внизу).

По итогам заводских испытаний, в ходе которых BW I Кр в октябре 1936 года прошел 2043 км, и испытаний на полигоне Управления вооруженней в Мюнсингене, предпочтение отдали крупповской конструкции ходовой части. Еще в апреле 1936 года танк получил стандартное армейское название Panzerkampfwagen IV (сокращенно Pz.Kpfw.IV, часто встречается Panzer IV, и совсем краткое — Pz.IV). По сквозной системе обозначений подвижных средств Вермахта танк имел индекс Sd.Kfz.161.

Несколько машин нулевой серии было изготовлено в цехах крупповского завода в Эссене, но уже в октябре 1937 года производство перенесли на завод Krupp-Gruson AG в Магдебурге, где начался выпуск боевых машин модификации А.

Pz.IV Ausf.A

Броневая защита корпуса танка Ausf.A колебалась от 14,5 до 8 мм. Лобовая броня башни достигала 30, бортов — 20, кормы — 10 мм. Боевая масса танка составила 17,3 т. Вооружение — 75-мм пушка KwK 37 с длиной ствола в 24 калибра (L/24); в ее боекомплект входило 120 выстрелов. Два пулемета MG34 калибра 7,92 мм (один спаренный с пушкой, другой — курсовой) имели боезапас в 3000 патронов. Танк оснащался 12-цилиндровым V-образным карбюраторным двигателем жидкостного охлаждения Maybach HL 108TR мощностью 250 л.с. при 3000 об/мин и пятискоростной механической коробкой передач типа ZF SFG 75.

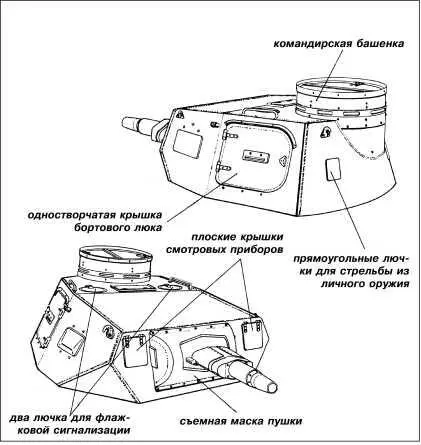

Характерные особенности башни танка Pz.IV Ausf.A.

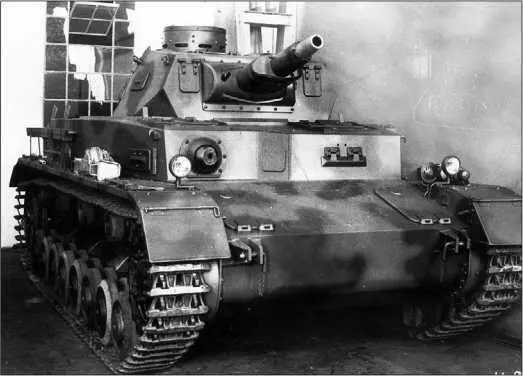

Один из первых серийных танков Pz.IV Ausf.A в цеху завода Krupp- Grusonwerk в Магдебурге.

Двигатель был расположен несимметрично, ближе к правому борту корпуса. Ходовая часть состояла из восьми сдвоенных опорных катков малого диаметра (470 мм), сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах, четырех поддерживающих катков, ведущего колеса переднего расположения и направляющего колеса с механизмом натяжения гусеницы. Впоследствии при многочисленных модернизациях Pz.IV его ходовая часть не претерпела сколько-нибудь серьезных конструктивных изменений.

Характерными чертами машин модификации А стали командирская башенка цилиндрической формы с шестью смотровыми щелями и курсовой пулемет в шаровой установке в ломаном лобовом листе корпуса. Башня танка была смещена влево от его продольной оси на 51,7 мм, что объяснялось внутренней компоновкой механизма поворота башни, включавшего в себя двухтактный бензиновый двигатель, генератор и электромотор.

До марта 1938 года заводские цеха покинули 35 танков модификации А (производственная серия 1/BW). Практически это была установочная партия.

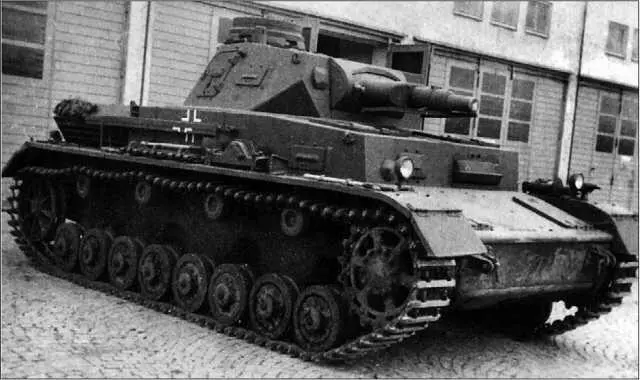

Танк Pz.IV Ausf.B в парке одной из танковых частей Вермахта. 1939 год.

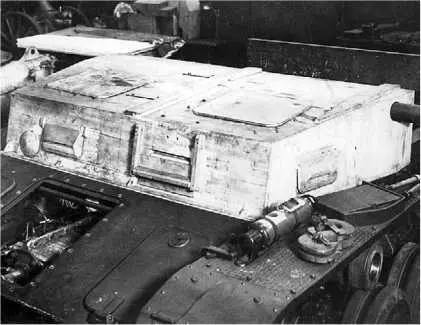

Деревянный макет передней части подбашенной коробки модификации Ausf.B, смонтированный на шасси BW II.

Pz.IV Ausf.B

Машины модификации В (2/BW) несколько отличались от предыдущих. Ломаную лобовую плиту корпуса заменили на прямую, ликвидировали курсовой пулемет (на его месте появился смотровой прибор радиста, а справа от него — бойница для стрельбы из личного оружия), ввели новую командирскую башенку и перископический прибор наблюдения, изменили конструкцию бронировки почти всех смотровых приборов, вместо двухстворчатых крышек посадочных люков механика-водителя и радиста установили одностворчатые. Толщину лобовой брони подбашенной коробки, носовой части корпуса, башни, а также броню маски пушки и командирской башенки довели до 30 мм. Танки Ausf.B оснащались двигателем Maybach HL120TR мощностью 300 л.с. при 3000 об/мин и шестискоростной коробкой передач ZF SSG76. Боекомплект сократился до 80 выстрелов и 2700 патронов.

С апреля по сентябрь 1938 года было изготовлено 42 Pz.IV Ausf.B.

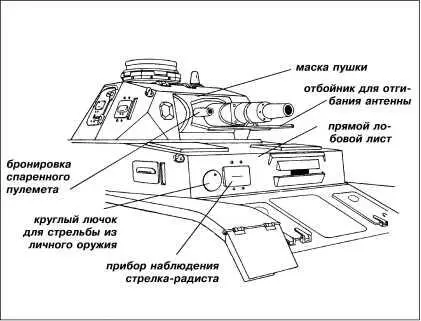

Характерные особенности танка Pz.IV Ausf.C.

Pz.IV Ausf.C

С сентября 1938-го по август 1939 года производились танки серии С (3/BW). Было заказано 140 единиц, изготовлено 134 танка и шесть шасси для инженерных войск. С 41-й машины серии (заводской номер — 80341) начали устанавливать двигатель Maybach HL120TRM — в дальнейшем он применялся на всех последующих модификациях. К другим усовершенствованиям можно отнести специальный отбойник под стволом орудия для отгибания антенны при повороте башни и броневой кожух спаренного пулемета. Две машины Ausf.C переоборудовали в мостовые танки.

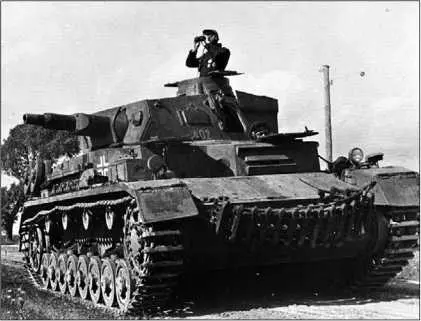

Танк Pz.IV Ausf.C. Судя по белому кресту на башне, снимок сделан накануне Польской кампании.

Pz.IV Ausf.D

С октября 1939-го по октябрь 1940 года была изготовлена 231 машина модификации D двух производственных серий 4/BW и 5/BW, на которых вновь появились ломаная лобовая плита корпуса и курсовой пулемет с дополнительной прямоугольной бронировкой. Изменилась конструкция маски спаренной установки пушки и пулемета. Толщина бортовой брони корпуса и башни возросла до 20 мм. Машины серии 5/BW имели 50-мм броню лобового листа корпуса. В 1940–1941 годах лобовую и бортовую броню подбашенной коробки усилили 20-мм листами.

Pz.IV Ausf.D, 6-я танковая дивизия, лето 1941 года. К началу операции «Барбаросса» машины ранних выпусков приобрели черты, характерные для более поздних моделей, например гусеничные траки на лобовом листе корпуса (вверху). Командирская башенка танка Ausf.D (внизу).
