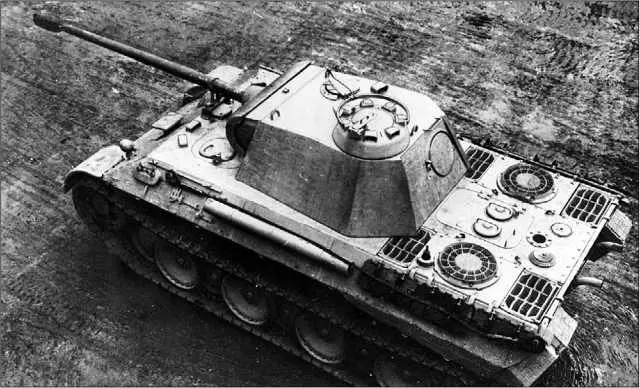

Вид сверху на «Пантеру» модификации А.

Ausf.G

Модификацию Ausf.G — самую массовую из трех (изготовлено 3740 танков) — запустили в серийное производство в марте 1944 года. Бортовые листы корпуса получили угол наклона в 61° (у D и А — 50°), толщина бортовой брони возросла до 50 мм, а лобовой брони башни — до 110 мм, из лобового листа корпуса был удален люк-пробка механика-водителя. Посадочные люки пулеметчика и механика-водителя приобрели другую форму. Часть танков получила маску пушки со своеобразной «юбкой» в нижней части, делавшей невозможной заклинивание башни при попадании вражеского снаряда. На три выстрела увеличился боекомплект пушки, были внесены изменения в конструкцию вентиляторов, жалюзи двигателя, выхлопных патрубков и т. д.

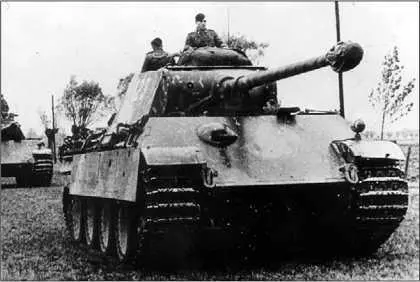

«Пантера» Ausf.G поздних выпусков без циммерита на броне.

Танки серии G планировалось оснастить опорными катками без резиновых бандажей, но полное отсутствие фотографий боевых машин с такой ходовой частью дает основания предположить, что этот проект остался на бумаге. Машину с необрезиненными катками в опытном порядке построила фирма MAN в сентябре 1944 года. Некоторые серийные «пантеры» имели одиночные необрезиненные катки на последней оси.

Проводились эксперименты по использованию на «Пантере» различных двигателей: MAN/Argus LD 220 с воздушным охлаждением и мощностью 700 л.с., авиационного звездообразного BMW 132D мощностью 650 л.с., дизельного Daimler-Benz МВ 507 мощностью 850 л.с.

Испытывались и новые варианты трансмиссий — гидростатическая и гидродинамическая, оборудование подводного вождения и опорные катки с внутренней амортизацией. Однако применения на серийных машинах все эти новшества не нашли. Остался нереализованным и огнеметный вариант «Пантеры».

После прекращения работ над разведывательным танком VK 1602 «Леопард» фирмы Krupp и Rheinmetall приступили к проектированию варианта «Пантеры» того же назначения. Предполагалось оснастить машину новой башней с 50-мм пушкой KwK39 L/60. Этот проект не приняли, так как вооружение его было признано недостаточным, а в разведывательных целях использовались линейные танки.

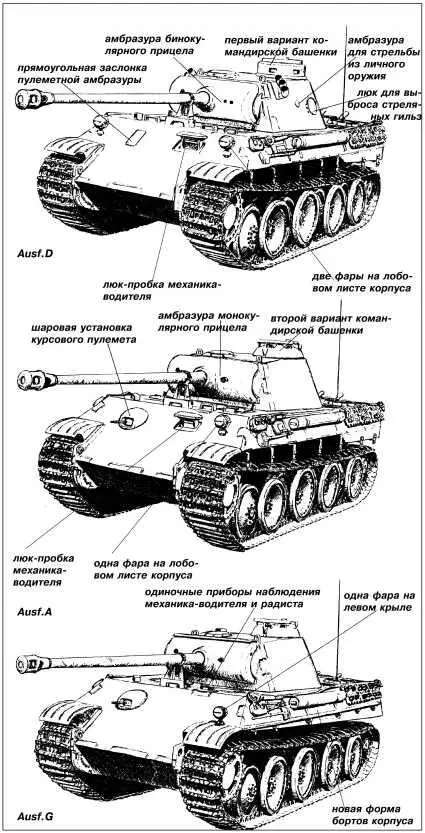

Характерные внешние отличия разных модификаций танка «Пантера».

Применение союзниками по антигитлеровской коалиции во всевозрастающих объемах авиации для борьбы с немецкими танками (особенно после открытия второго фронта в Европе) свело возможность передвижения танковых частей днем практически к нулю. Остро встал вопрос об оснащении танков приборами ночного видения, работа над которыми велась фирмой AEG с 1936 года. На командирской башенке «Пантеры» был смонтирован инфракрасный прожектор-осветитель мощностью 200 Вт и прибор наблюдения, который позволял вести наблюдение за местностью на дистанции 200 м. При этом водитель такого прибора не имел и вел машину, руководствуясь указаниями командира. Чтобы вести огонь ночью, требовался более мощный осветитель. Для этой цели на полугусеничном бронетранспортере Sd.Kfz. 250/20 был установлен инфракрасный прожектор Uhu мощностью 6 кВт, обеспечивающий работу прибора ночного видения на дистанции в 700 м.

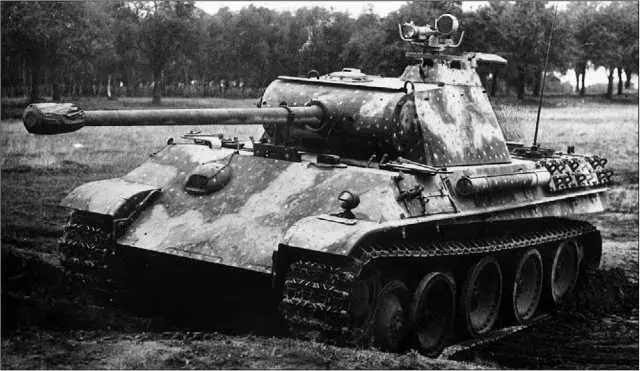

«Пантера» Ausf.G, с установленным на командирской башенке прибором ночного видения.

Прибор ночного видения.

Испытания его прошли удачно, и фирма Leitz-Wetzlar изготовила 800 комплектов оптики для ночных приборов. В ноябре 1944 года Панцерваффе получили 63 «пантеры», оснащенные первыми в мире серийными пассивными приборами ночного видения. Фирмой Zeiss-Jena разрабатывался еще более мощный прибор, позволявший «видеть» на расстоянии 4 км, однако из-за больших размеров осветителя — диаметр 600 мм — применения на танке «Пантера» он не нашел.

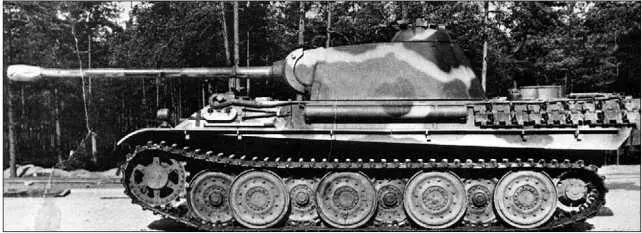

Танк модели G с экспериментальной ходовой частью с необрезиненными опорными катками. Сентябрь 1944 года.

Ausf.F

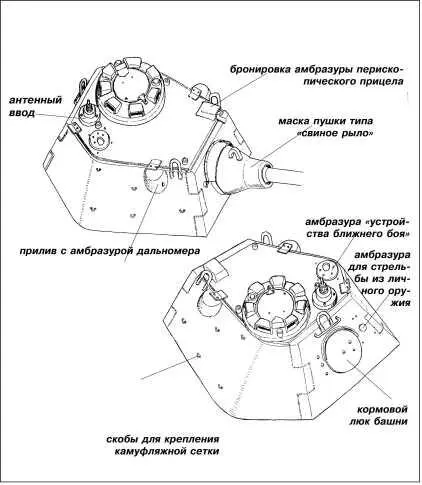

В 1943 году началось проектирование очередной модификации «Пантеры» — Ausf.F, которая существенно отличалась от предшествующих моделей. Важнейшим нововведением стала башня, получившая название Schmalturm («узкая» или «тесная башня»), которая была меньше стандартной и имела другую конструкцию.

В течение 1944 года изготавливалось и испытывалось несколько прототипов. Проектирование закончилось лишь в январе 1945 года.

В итоге толщина брони башни составляла: лоб — 100 мм, борт и корма — 50, крыша — 30. В лобовом листе все еще сохранялась амбразура для телескопического прицела TZF13. В окончательном варианте лобовая броня увеличилась до 120 мм, бортовая — до 60, а броня крыши — до 40. Устанавливался новый стабилизированный перископический прицел TZF1 и стереоскопический дальномер фирмы Zeiss. Дальномер с базой 1320 мм и 15- кратным увеличением располагался в передней части башни, по бортам которой имелись броневые колпаки для его окуляров.

Последний вариант башни Schmalturm, установленный на корпусе танка Ausf.G. 1945 год.

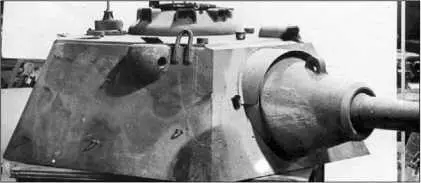

Башня Schmalturm. На борту башни хорошо виден прилив под правый объектив стереоскопического дальномера.

Предусматривалась и установка прибора ночного видения FG-1250.

Маска пушки типа Saukopfblende («свиное рыло») толщиной 120 мм была подобна примененной на танке «Тигр II».

Новшества не обошли и вооружение танка. И если пушка осталась прежней и была лишь модернизирована на заводах Skoda — она лишилась дульного тормоза и получила индекс KwK 44/1, то башенный пулемет MG34 заменили на MG42. Вместо курсового пулемета устанавливался автомат МР44. Монтаж вооружения в башне осуществлялся на заводах Krupp и Skoda.

Изменения затронули не только башню, но и корпус. Толщину крыши увеличили с 17 до 25 мм, изменили люки водителя и стрелка-радиста.

Испытывались и два новых двигателя: Deutz Т8М118 мощностью 700 л.с. (515 кВт) и Maybach HL 234 с непосредственным впрыском топлива и мощностью 850 л.с. (625 кВт).
