Надмоторная часть закрывалась крышкой с двумя вентиляционными отверстиями.

В днище танка были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачивающей помпе и к спускной пробке картера коробки передач.

Командир танка ведет наблюдение за местностью через один из перископов командирской башенки.

БАШНЯ, имевшая форму усеченного конуса, — сварная, с соединением листов в шип и наклоном стенок в 65°. В передней части башни в литой маске полуцилиндрической формы устанавливались пушка, спаренный с ней пулемет и прицел. Башня приводилась во вращение гидравлическим поворотным механизмом мощностью 4 кВт. Скорость поворота зависела от частоты вращения коленчатого вала двигателя. При 2500 об/мин полный оборот башни осуществлялся за 17 с вправо и 18 с влево. При выключенном двигателе башня поворачивалась вручную. При этом из-за неуравновешенности башни ее поворот вручную при крене свыше 5° был невозможен.

На крыше башни устанавливалась командирская башенка с шестью (позже с семью) смотровыми приборами.

ВООРУЖЕНИЕ. Основное вооружение «Пантеры» — пушка 7,5 cm KwK 42 калибра 75 мм, производившаяся на заводе фирмы Rheinmetall-Borsig в Дюссельдорфе. Ствол орудия имел длину 70 калибров — 5250 мм; вместе с дульным тормозом — 5535 мм. Масса составляла 1000 кг, а всей установки вместе с маской — 2650 кг. Предельная длина отката — 420 мм. Вертикальная наводка — в пределах от — 8° до +18°.

Пушка снабжалась вертикальным клиновым затвором и полу- автоматикой копирного типа. Полуавтоматика располагалась на правой стороне казенника (закрывающий механизм) и на люльке (копирное устройство). Противооткатные устройства состояли из гидравлического тормоза отката и воздушно-жидкостного накатника. Подъемный механизм пушки — секторного типа.

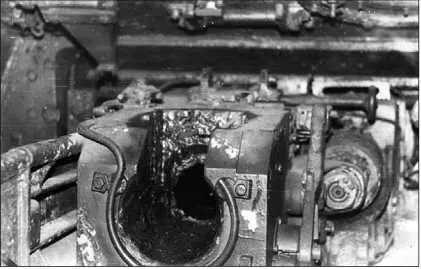

Казенная часть 75-мм пушки KwK 42 танка Ausf.G, находящегося в танковом музее в Кубинке. По понятным причинам затвор пушки отсутствует.

Выстрел из пушки производился с помощью стационарного электроспуска, кнопка которого находилась на рукоятке маховика подъемного механизма.

В боевом отделении под сиденьем наводчика устанавливался воздушный компрессор для продувки ствола пушки после каждого выстрела. Воздух для продува ствола отсасывался из короба гильзоулавливателя.

С пушкой был спарен 7,92-мм пулемет MG34. Курсовой пулемет размещался в лобовом листе корпуса в бугельной (Ausf.D) или в шаровой (Ausf.A и G) установках. Командирские башенки модификаций А и G были приспособлены под монтаж зенитного пулемета MG34.

Танки Ausf.D оснащались бинокулярным телескопическим ломающимся прицелом TZF12, а Ausf.A и G — монокулярным TZF12a. При изменении вертикального угла установки вооружения изменялось и положение объективной части прицелов, окулярная же часть оставалась неподвижной, что обеспечивало работу с вооружением на всем диапазоне вертикального угла наведения без изменения положения стреляющего. Прицелы изготавливались фирмой Karl Zeiss в Йене.

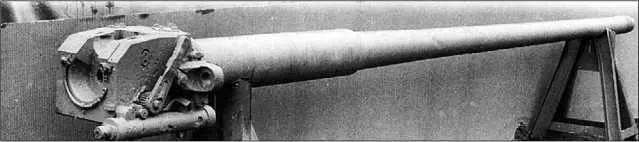

Ствол пушки KwK 42 без тормоза отката, накатника и дульного тормоза.

Бинокулярный прицел состоял из двух труб, левая из которых отличалась от правой отсутствием сетки со шкалами прицеливания. Он имел 2,5-кратное увеличение и поле зрения 30°. Основным недостатком бинокулярного прицела TZF12 было малое увеличение, обеспечивавшее ведение прицельного огня на дистанциях не свыше 2000 м, что не позволяло в полной мере использовать великолепные баллистические характеристики пушки KwK 42.

Монокулярный прицел TZF12a по устройству представлял собой правую трубу бинокулярного прицела, но в отличие от последнего имел переменное увеличение — 2,5- и 5-кратное. Поле зрения соответственно составляло 30 и 15°. Прицел TZF12a обеспечивал ведение прицельного огня на дистанциях до 4000 м.

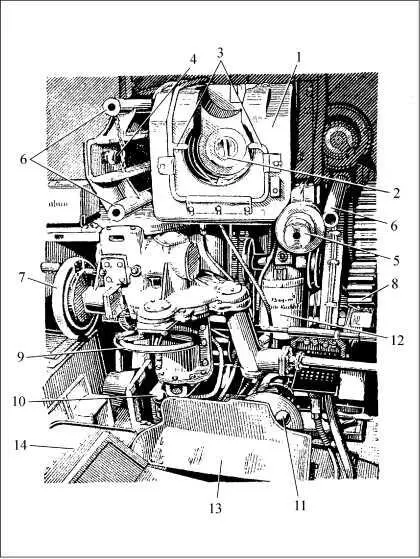

Боевое отделение танка: 1 — казенная часть пушки; 2 — клин затвора; 3 — трубопровод для продува канала ствола; 4 — указатель отката; 5 — цилиндр полуавтоматики; 6 — гнездо для установки ограждения пушки; 7 — маховик подъемного механизма; 8 — сектор подъемного механизма; 9 — маховик ручного поворотного механизма; 10 — рычаг управления гидравлическим поворотным механизмом; 11 — рычаг включения гидравлического поворотного механизма; 12 — уравновешивающий механизм пушки; 13 — гильзоулавливатель; 14 — сиденье наводчика.

Боекомплект пушки состоял из 79 выстрелов у Ausf.D и А и 82 выстрелов у Ausf.G. Выстрелы укладывались в нишах подбашенной коробки, в отделении управления и в боевом отделении.

Боекомплект пулеметов составлял для моделей D и А 5100, а для G — 4800 патронов.

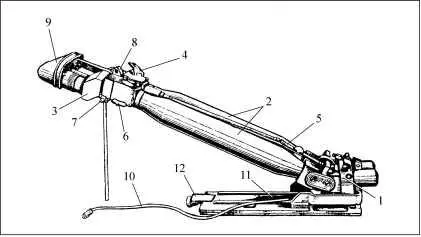

Телескопический бинокулярный прицел TZF 12: 1 — объективная часть; 2 — телескопические трубы; 3 — окулярная часть; 4 — механизм установки углов прицеливания и выверки по высоте и направлению; 5 — карданный валик; 6 — рычаг включения светофильтров; 7 — механизм для установки окуляров на уровне глаз; 8 — проушина для закрепления прицела к крыше башни; 9 — налобник; 10 — провод освещения шкал для ночной стрельбы; 11 — салазки прицела; 12 — стопорный винт салазок.

В качестве вспомогательного вооружения танки модификаций А и G оснащался «устройством ближнего боя» (Nahkampfgerat) — мортиркой калибра 26 мм, в боекомплект которой входили дымовые (12 шт.), осколочные (20 шт.) и осколочно-зажигательные (24 шт.) снаряды. Мортирка располагалась в правой задней части крыши башни.

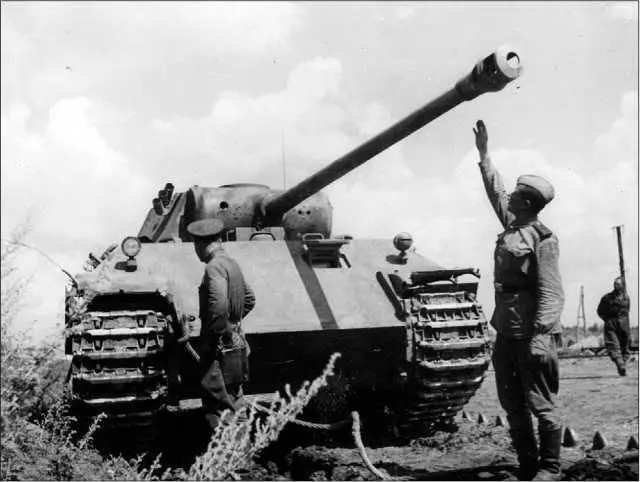

Советские солдаты осматривают подбитую «Пантеру» Ausf.D. Курская дуга, июль 1943 года. Высота линии огня у «Пантеры» составляла 2260 мм — рукой не достать!

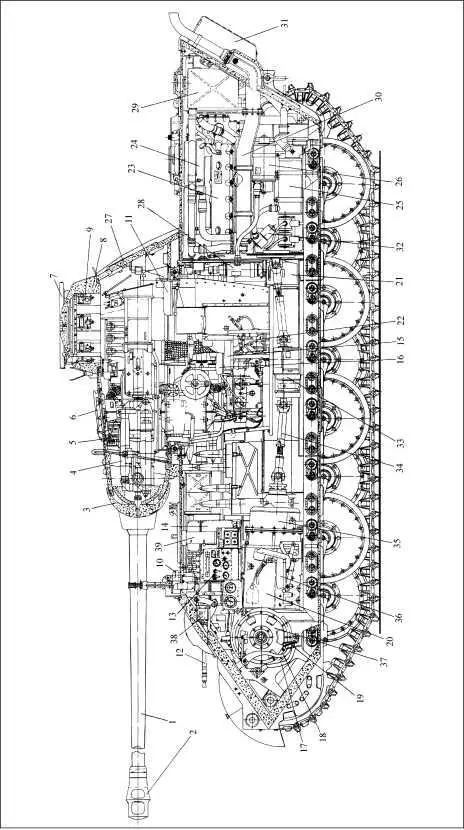

Компоновка танка Pz.Kpfw.V Panther Ausf A: 1 — 75-мм танковая пушка KwK 42 L/70; 2 — дульный тормоз; 3 — маска пушки; 4 — телескопический монокулярный прицел TZF12b; 5 — боекомплект 7,92- мм патронов; 6 — башенный вентилятор; 7 — рельс для крепления зенитного пулемета; 8 — командирская башенка; 9 — прибор наблюдения; 10 — вентилятор корпуса; 11 — сиденье командира; 12 — пулемет MG34; 13 — панель приборов; 14 — радиостанция; 15 — сиденье наводчика; 16 — сиденье заряжающего; 17 — педаль сцепления; 18 — педаль тормоза; 19 — педаль акселератора; 20 — коробка передач; 21 — аккумуляторная батарея; 22 — компрессор вентилятора; 23 — двигатель Maybach HL 230Р30; 24 — воздушный фильтр; 25 — масляный радиатор; 26 — генератор; 27 — кормовой башенный люк; 28 — баллон автоматической системы пожаротушения; 29 — бак системы охлаждения; 30 — выхлопной коллектор; 31 — ящик для амуниции; 32 — масляный фильтр; 33 — редуктор механизма поворота башни; 34 — карданный вал; 35 — главный фрикцион; 36 — сиденье водителя; 37 — механизм поворота; 38 — прибор наблюдения водителя; 39 — гидроцилиндр открывания люка.
