У «Пантеры» дело с этим обстоит совсем плохо, что наглядно демонстрирует приводимая таблица.

При наибольшем внутреннем объеме «Пантера» вооружена и бронирована слабее, чем танки, создававшиеся для борьбы с ней. В чем же причина? Неужели немецкие конструкторы были глупее советских и американских? Конечно же, нет. Просто основным требованием к компоновке для них стало обеспечение эффективного применения вооружения. Главное внимание уделялось обеспечению высокой скорострельности, достигнутой за счет применения артсистемы среднего калибра и удобства работы экипажа в боевом отделении. Требуемое бронебойное действие удалось получить за счет высокой начальной скорости и конструктивной отработки снарядов.

При меньшем, чем у ИС-2, диаметре башенного погона в свету (1650 мм против 1800 мм) ширина рабочего места наводчика в плечах у «Пантеры» — 560 мм, а у советского танка — 520 мм. Относительная длина отделений управления и боевого у «Пантеры» составляла 70 % длины корпуса, а у ИС-2 — только 53 %.

Столь значительный объем «обитаемых» отделений танка безусловно создавал комфортные условия для работы экипажа из пяти человек, значительно более комфортные, чем у любого танка антигитлеровской коалиции. Немцы добились этого главным образом благодаря использованию компоновки с передним расположением трансмиссии, широко применявшейся на немецких танках и имевшей ряд преимуществ. В частности, совмещение отделения управления с трансмиссионным сокращало число изолированных отделений в танке и способствовало уменьшению длины корпуса. Облегчалось центральное размещение боевого отделения с тяжелой башней и оставалось место на подбашенном листе корпуса для люков водителя и радиста. Конструкция приводов управления была простой, а обслуживание агрегатов трансмиссии удобным.

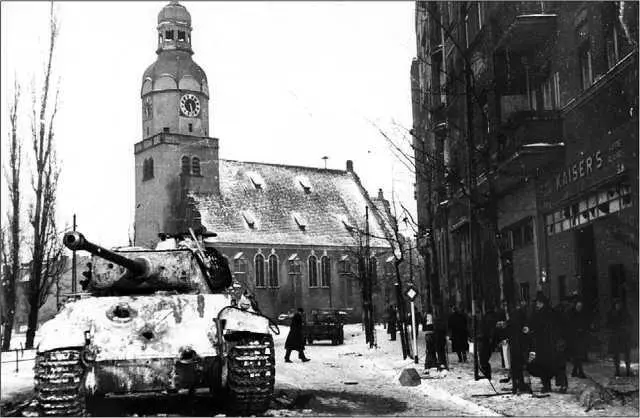

«Пантера» Ausf.G, подбитая на улицах Познани в январе 1945 года. Обращают на себя внимание две сквозные пробоины в лобовой броне корпуса.

Основной недостаток такой компоновки, свойственный, естественно, и «Пантере», состоял в увеличении общей высоты машины. Высота пола боевого отделения над днищем (у «Пантеры» — 500 мм) лимитировалась карданным валом, проходившим на уровне коленчатого вала двигателя. Сложно было осуществить эффективное охлаждение трансмиссии, сильный нагрев которой ухудшал условия работы водителя и радиста. Огромные трудности возникали при демонтаже вышедшей из строя трансмиссии. Стремясь облегчить процесс извлечения из танка коробки передач и механизма поворота, выполненных в едином блоке, немецкие конструкторы сделали лист крыши отделения управления съемным. Подобное решение, увеличивая длину отделения управления (и танка в целом), обусловило наличие в нем неиспользованного объема. Осуществление же этой операции в полевых условиях оказалось делом очень сложным и трудоемким. Вышедшие из строя из-за отказов трансмиссии танки чаще отправляли на тыловые ремонтные заводы.

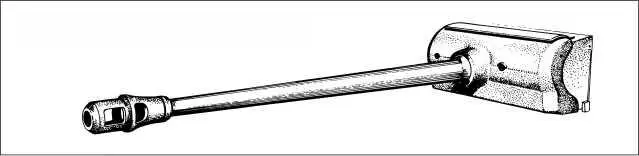

Маска пушки с «юбкой», характерная для «пантер» модификации G поздних выпусков.

Увеличению высоты танка способствовало и неудачное решение элементов подвески, при котором торсионы, расположенные над днищем, занимали 213 мм высоты корпуса. Размещение над днищем 32 торсионов исключало возможность полезного использования объема между ними. Применение подобной подвески было вызвано стремлением повысить плавность движения и обеспечить, таким образом, ведение прицельного огня с ходу, не внедряя стабилизатор наведения, создать который немцы так и не сумели. Плавность движения действительно повысилась, но вести прицельный огонь с ходу было нельзя.

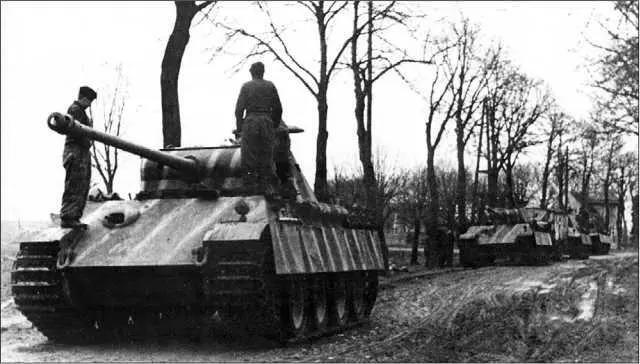

Колонна «пантер» танковой дивизии «Мюнхеберг» выдвигается к линии фронта. Район Кюстринского плацдарма, март 1945 года.

Оставляла желать лучшего и конструкция ходовой части. Шахматное расположение большого количества катков дало возможность снизить нагрузку на каждый из них и ограничиться тонкой обрезинкой, избежав ее систематического перегрева и разрушения (свойственного, например, советскому Т-34). Вместе с тем ходовая часть «Пантеры» вызывала ярость у немецких танкистов своей сложностью в эксплуатации и ремонте. Широко известен пример с грязью и снегом, которые, забиваясь зимой между катками днем, ночью замерзали, лишая танк возможности двигаться. Кроме того, для демонтажа поврежденного катка из внутреннего ряда приходилось снимать четыре-пять катков из наружных рядов. К тому же ходовая часть с шахматным расположением катков является самой тяжелой по сравнению с другими типами ходовых частей.

Наряду со стремлением обеспечить высокую эффективность применения вооружения для немецких конструкторов одним из ведущих требований к компоновке являлось обеспечение хорошей маневренности танка. Этого им удалось добиться за счет удачной конструкции механизма поворота, а также снижения отношения длины опорной поверхности к ширине колеи — L/B. У «Пантеры» это отношение равнялось 1,5 (у ИС-2 — 1,78, у «Шермана» — 1,82, у Т-34 — 1,5), благодаря чему огромная 45-тонная машина разворачивалась буквально на пятачке.

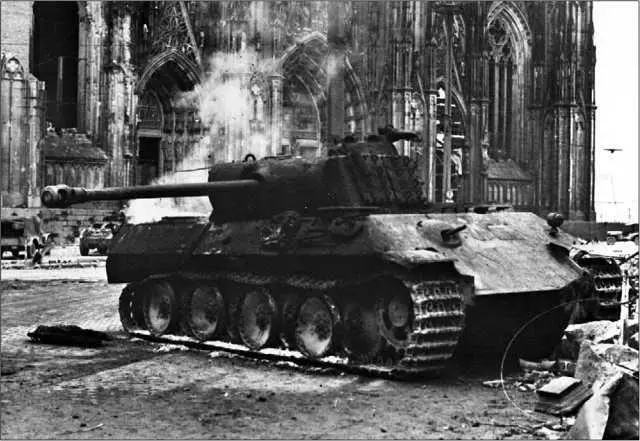

«Пантера» Ausf.A, догорающая на площади перед Кельнским собором. 1945 год.

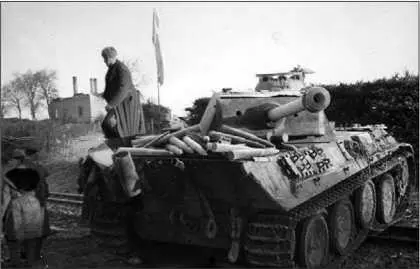

Захваченная советскими частями исправная «Пантера» Ausf.G. 3-й Белорусский фронт, 1945 год.

К удаче можно было бы отнести и конструкцию силовой установки, в частности, оригинальное расположение агрегатов системы охлаждения и топливных баков, если бы не целый ряд технических недостатков, связанных главным образом с недоведенностью двигателя и, как следствие, с недостаточной эксплуатационной надежностью, от которых не удалось избавиться вплоть до конца войны.

Говоря о конструкции «Пантеры» в целом, можно сделать вывод, что из-за спешки при проектировании и освоении серийного производства были допущены принципиальные ошибки, приведшие к неоправданному увеличению массы и габаритов танка. В процессе проектирования масса «Пантеры» возросла с 35 т по техзаданию до 45 т. Из-за избыточного внутреннего объема корпус стал на полметра длиннее, чем у более тяжелого, но более компактного «Тигра». Добиваясь выполнения уже упомянутых выше параметров: эффективного применения вооружения, минимального отношения L/B и обеспечения плавности хода, — немецкие конструкторы принесли в жертву многие другие характеристики танка. «Пантера» получилась дорогой, сложной в производстве, эксплуатации и ремонте.
