Поскольку этот мотор был заметно больше прежнего, пришлось удлинить корпус на 400 мм. В результате в ходовой части появилась еще одна пара опорных катков, а ленивец был немного приподнят над уровнем земли. Кроме того, изменились задняя стенка и крыша моторно- трансмиссионного отделения. Выхлопную трубу вывели через задний борт, в отличие от Pz.I Ausf.A, имевшего две выхлопные трубы по бортам.

На машинах первых серий использовались пулеметы MG13, которые позже заменили на более современные MG34. С 1936 года боезапас увеличили до 90 магазинов. Танк получил новую приемопередающую радиостанцию Fu-5. Запас топлива увеличился на 2 л. При этом его расход, по сравнению с Pz.I Ausf.A, возрос со 100 л до 125 л на 100 км. Во всем остальном обе модификации были практически идентичными.

Производство танков модификации «В» велось на заводах Henschel, Krupp-Gruson в Магдебурге, а с 1936 года и на заводах MAN в Нюренберге и Wegmann в Касселе.

Производство танков Pz.Kpftv.I

ПРИМЕЧАНИЕ. Разница в количестве произведенных шасси и корпусов объясняется тем, что некоторое количество машин не имело бронекорпусов и использовалось в учебных целях. Число башен меньше числа корпусов, поскольку часть машин была выпущена в качестве безбашенных машин управления. Несколько танков были переоборудовано под тягачи артиллерийских систем калибра 75 и 105 мм.

Их выпуск продолжался до середины 1937 года. За это время было изготовлено 1016 танков Pz.I Ausf.B, а фирмой Wegmann в 1938 году еще 22 корпуса.

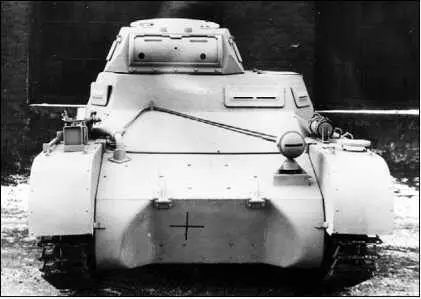

Pz.I Ausf.А — вид спереди. На большинстве танков фара со светомаскировочной насадкой устанавливалась посередине, а не слева.

Из-за малой надежности на дальние расстояния танки перевозились на автомобилях. Для этого в Германии разработали несколько моделей тяжелых грузовиков грузоподъемностью 8,8–9,5 т. Наиболее массовыми были Bussing-NAG 900 и 900А, Faun L900D567. Для транспортировки танков использовались и трофейные машины: чешские Skoda 6VTP6-T и Skoda 6К, Tatra Т81, французские Laffli S45TL, Bernard и Willeme. Также на вооружении Вермахта состояли специальные прицепы Sd.Anh.115 грузоподъемностью 8000 кг и Sd.Anh.116 грузоподъемностью 22 т (Sd.Anh. — Sonder Anhanger — специальный прицеп). В качестве буксировщиков для них применялись тяжелые колесные тягачи типа Hanomag SS100 или полугусеничные 18-тонники Sd.Kfz.9 фирмы Famo, хотя Panzer I спокойно буксировался даже восьми- и пятитонными тягачами.

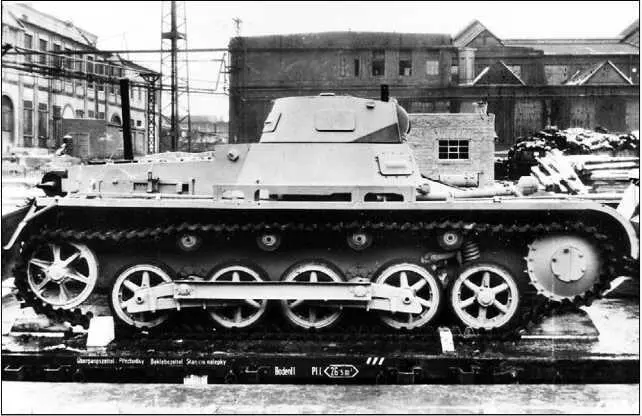

Прекрасно видна измененная ходовая часть. Небольшая арочная конструкция в середине надгусеничной полки, предназначенная для укладки радиоантенны, — единственная деталь танка, выполненная из дерева.

Легкий танк Pz.I имел компоновку, ставшую впоследствии классической для германского танкостроения. Трансмиссионное отделение и, соответственно, ведущие колеса гусеничного движителя располагались в носовой части корпуса. За ним находилось отделение управления, совмещенное с боевым. Механик-водитель размещался слева, а башенный стрелок — справа. Моторное отделение занимало кормовую часть корпуса.

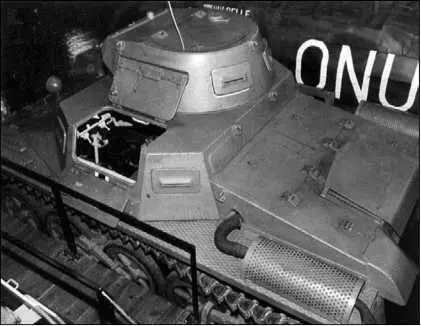

Вид сверху на Pz.I Ausf.A. Хорошо видны сетчатое ограждение глушителя и открытый посадочный люк механика-водителя.

КОРПУС танка сваривался из катаных листов хромоникелевой стали. Для посадки механика-водителя предназначался двухстворчатый люк в левой части подбашенной коробки. Экипаж мог вести наблюдения за местностью через три смотровые щели, расположенные в бортах корпуса и закрывавшиеся броневыми крышками. У механика- водителя, кроме того, имелся специальный прибор наблюдения со стеклоблоками триплекс.

Управление танком осуществлялось с помощью педалей сцепления, акселератора и тормоза, а также двух рычагов, связанных с бортовыми фрикционами.

Напротив сиденья находилась приборная панель механика-водителя с датчиком температуры масла, тахометром, проградуированным от 0 до 3000 об/мин с опасной зоной выше 2500 об/мин, и спидометром со шкалой от 0 до 50 км/ч. Максимальные скорости, которые были рекомендованы экипажу: на первой передаче — не более 5 км/ч, на второй — 11, на третьей — 20, на четвертой — 32 и на пятой — 42 км/ч.

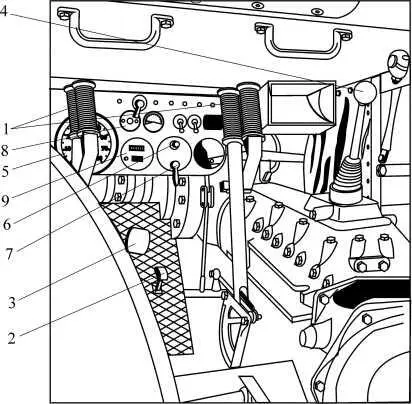

Органы управления танком: 1 — рычаги управления; 2 — педаль акселератора; 3 — педаль тормоза; 4 — рычаг переключения передач; 5 — спидометр; 6 — кнопка стартера; 7 — ключ зажигания; 8 — ключ магнето; 9 — тахометр.

БАШНЯ — сварная, с диаметром погона в свету 911 мм, смещенная к правому борту корпуса — приводилась во вращение ручным механизмом поворота, располагавшемся слева (Pz.IA) или справа (Pz.IB) от маск-установки пулеметов. В крыше башни имелся большой люк с одностворчатой крышкой для посадки командира танка (он же — башенный стрелок). В крышке люка имелся маленький круглый лючок для флажковой сигнализации, а в стенках башни — четыре лючка для наблюдения с броневыми крышками (в двух из них прорезаны смотровые щели). Сиденье командира вращалось вместе с башней, полик боевого отделения отсутствовал.

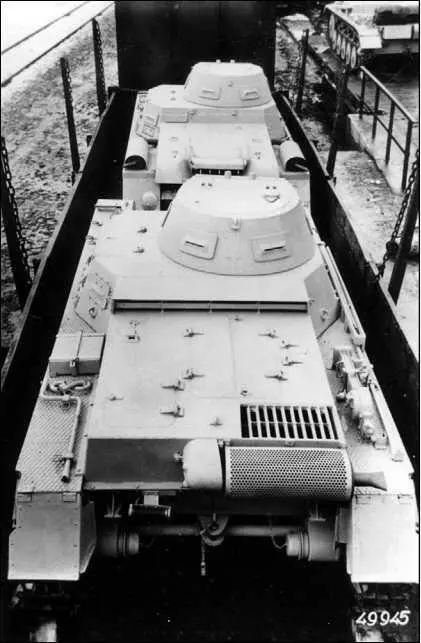

Pz.I Ausf.B, вид сзади сверху. Хорошо видны отличия кормовой части от танка Ausf.A, в частности расположение глушителя.

ВООРУЖЕНИЕ танка состояло из двух пулеметов Dreyse MG13 калибра 7,92 мм (Pz.IA и Pz.IB первых серий) или Rheinmetall-Borsig MG34 (Pz.IB поздних выпусков). Скорострельность пулеметов 680 и 825 выстр./мин соответственно.

Боекомплект состоял из 61 магазина по 25 патронов в каждом (всего 1525 патронов). Из них одна укладка с 8 магазинами размещалась в башне, остальные 4 укладки (по 8, 20, 6 и 19 магазинов) — в корпусе. С 1936 года боекомплект увеличили до 2250 патронов (90 магазинов).

Пулеметы устанавливались в одной маске, но могли вести стрельбу независимо друг от друга. На танке Pz.I Ausf.B спусковой крючок левого пулемета был расположен на штурвале подъема оружия слева от командира, а правого — на штурвале поворота башни справа от него. При этом стрелок вел огонь «по-македонски», то есть правой рукой из правого пулемета, а левой из левого. Угол возвышения пулеметов +18°, склонения —12°. Маска могла фиксироваться в горизонтальном положении. Танк был оборудован телескопическим прицелом Zeiss TZF 2.
