Михаил Барятинский - Танки III Рейха. Том I [Самая полная энциклопедия]

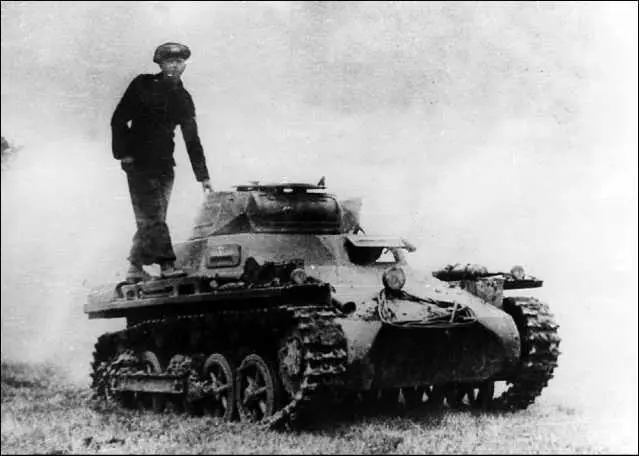

Этот снимок наглядно демонстрирует соотношение размеров танка и человека.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке Pz.I Ausf.A устанавливался двигатель Krupp М305, 4-цилиндровый, карбюраторный, горизонтально-оппозитный, воздушного охлаждения, мощностью 57 л.с. (42 кВт) при 2500 об/мин. Диаметр цилиндра — 90 мм, ход поршня — 130 мм. Рабочий объем — 3460 см 3.

Топливо — этилированный бензин с октановым числом 76. Емкость двух бензобаков, находившихся в задней части моторного отделения по обеим сторонам двигателя, — 144 л. Расход топлива на 100 км при движении по шоссе — 100 л. Карбюратор марки Solex 40 JEP.

Танк Pz.I Ausf.B оснащался 6-цилиндровым, карбюраторным, рядным двигателем жидкостного охлаждения Maybach NL 38TR мощностью 100 л.с. (73,6 кВт). Диаметр цилиндра — 90 мм, ход поршня — 100 мм. Рабочий объем — 3791 см 3.

Емкость двух бензобаков, располагавшихся в моторном отделении справа от двигателя, — 146 л. Расход топлива на 100 км — 125 л. Карбюратор марки Solex 40 JEF II. Трансмиссия состояла из карданной передачи двухдискового главного фрикциона сухого трения, коробки передач, механизма поворота, бортовых фрикционов, передач и тормозов.

Коробки передач ZF Aphon FG35 (Ausf.А) и Aphon FG31 (Ausf.В) — механические, пятискоростные (5+1).

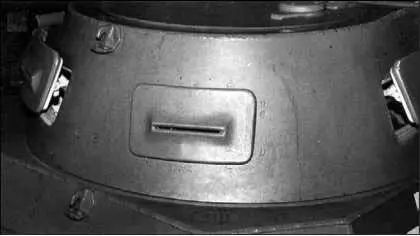

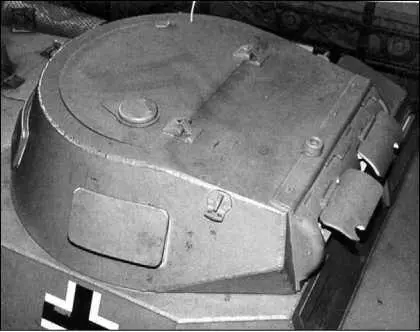

Башня танка Pz.I Ausf.А (вооружение не установлено). Хорошо видны смотровой лючок в борту башни и рым.

ХОДОВАЯ ЧАСТЬ танка Pz.I Ausf.A применительно к одному борту состояла из четырех обрезиненных опорных катков диаметром 530 мм и одного необрезиненного опорного катка несколько большего диаметра, выполнявшего роль ленивца. Передний каток имел индивидуальную подвеску на спиральной пружине, остальные были сблокированы попарно на продольной внешней балке и подвешены на листовых четвертьэллиптических рессорах. Поскольку корпус Pz.I Ausf.B был длиннее на 400 мм, в ходовую часть добавили пятый опорный каток, а ленивец подняли с грунта. Число поддерживающих катков колебалось от трех (Pz.IA) до четырех (Pz.IB). Ведущее колесо переднего расположения. Гусеница мелкозвенчатая, двухгребневая, шириной 280 мм.

Башня танка Pz.I Ausf.A. Оба лючка для наблюдения, расположенные в кормовой части башни, имели смотровые щели.

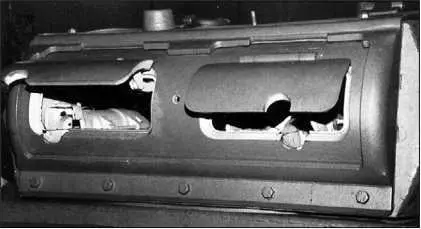

Амбразуры для установки пулеметов. Щитки амбразур находятся в небоевом положении.

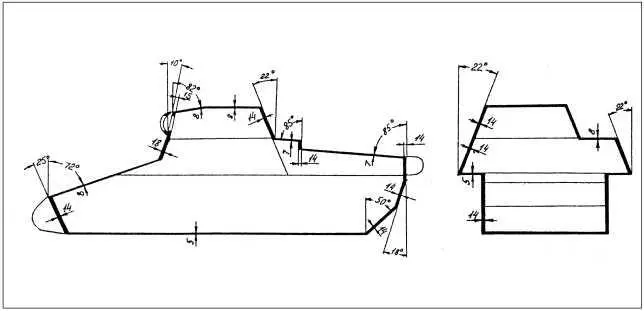

Схема бронирования легкого танка Pz.I Ausf.B.

ЭЛЕКТРООБОРУДОВАНИЕ выполнялось по однопроводной схеме. Напряжение — 12 В. Источники: генератор Bosch GTL 600/12-1200 мощностью 0,6 кВт либо Bosch RRCN 300/12-300 мощностью 0,3 кВт. Аккумуляторов у Ausf.B — два, емкостью 105 А.ч.

СРЕДСТВА СВЯЗИ. Танки модификации «А» оснащались радиоприемником Fu-2, а модификации «В» — приемопередающей радиостанцией Fu-5. Кроме того, во всех машинах имелся комплект сигнальных флажков и ракетница. Общение членов экипажа между собой обеспечивала звуковая труба.

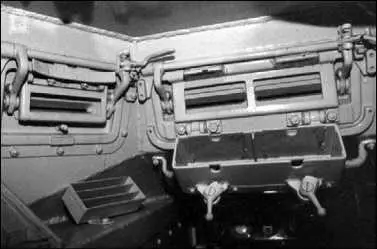

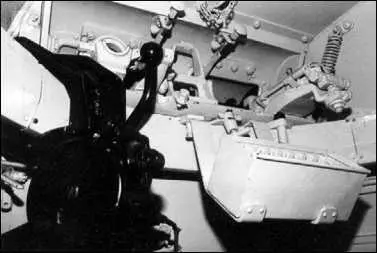

Интерьер башни танка Pz.I Ausf.A. Слева — механизм поворота башни; справа, под амбразурами и рамкой для крепления пулеметов, — короб для пулеметных магазинов (фото вверху). Хорошо различима система открывания смотровых лючков. В коробке под сдвоенным прибором наблюдения механика-водителя устанавливались стеклоблоки триплекс (фото внизу).

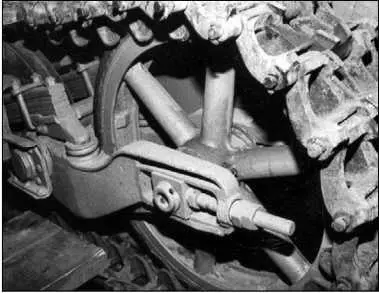

Ленивец Pz.I Ausf.A. Хорошо видны балансир ленивца, рессора подвески и винтовой механизм натяжения гусеницы.

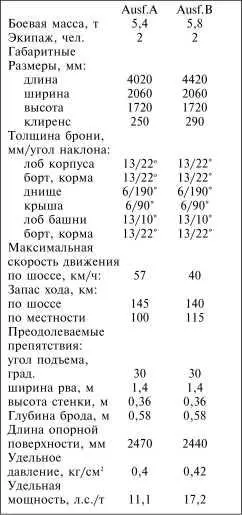

Тактико-технические характеристики танка Pz.Kpfw.I

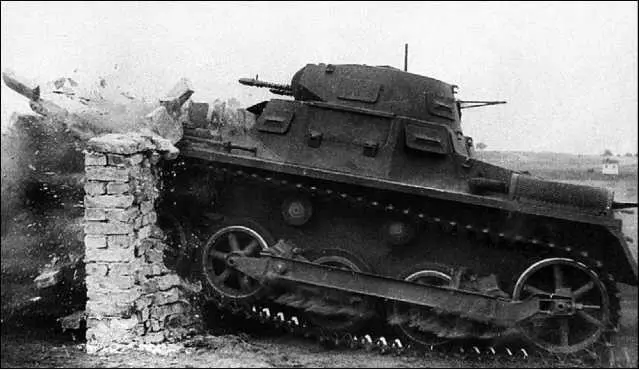

Легкий танк Pz.I Ausf.A пробивает кирпичную стену во время показательного выступления. 1930-е годы.

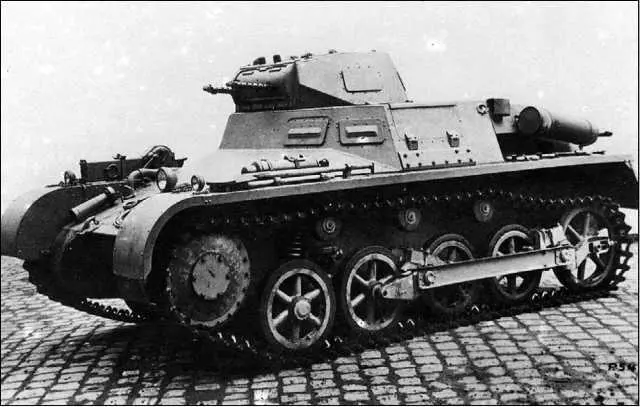

Прототип танка Pz.I Ausf.A с дизельным двигателем Krupp М601.

На шасси модификации «А» и «В» было создано большое количество специальных машин. Самой распространенной и, наверное, самой известной была Kleiner Panzerbefehlswagen (малая бронированная командирская машина), которая выпускалась как на шасси «А», так и на шасси «В». Она имела обозначение Kl.Pz.Bf.Wg. (модификации 1К1А, 2К1В и ЗК1В) или Sd.Kfz.265.

В конце 1935 года фирма Daimler-Benz выпустила шесть командирских машин на шасси Pz.IA, две или три из которых в сентябре 1936 года отправили в Испанию. Башня у них отсутствовала, а высота корпуса была увеличена на 250 мм. Экипаж стал больше на одного человека — появился радиотелеграфист.

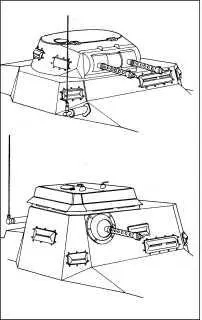

Отличия в конструкции линейного и командирского танков.

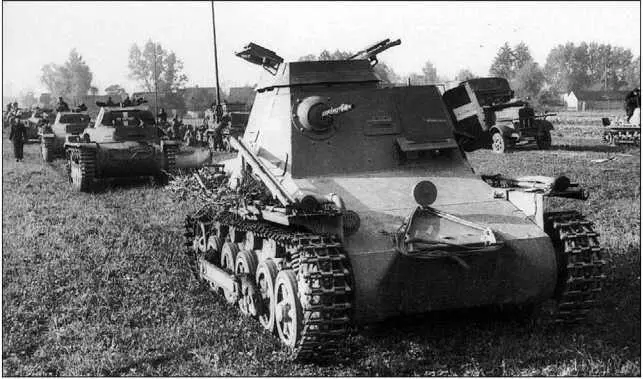

Командирский танк KI.Pz.Bf.Wg. 3KIB.

Сначала эти машины выпускались без вооружения, затем в передней части корпуса установили пулемет MG13. Радиооборудование — приемопередающая радиостанция Fu-6 с дальностью действия 13–16 км и приемная радиостанция Fu-2.

С 1936 по 1938 год фирма Daimler-Benz выпустила двумя сериями машины на шасси Ausf.B. Танки 2KIB вооружались одним пулеметом MG34.7, установленным в амбразуре. Высокая командирская башенка на них иногда отсутствовала. Толщина лобовой брони по сравнению с 1К1А была увеличена с 13 мм до 14,5 мм. На ЗК1В толщина брони возросла до 19 мм. Пулемет размещался в шаровой установке. Высокую командирскую башенку заменили на низкую, с двухстворчатым люком. В 1939–1940 годах несколько десятков машин получили новую радиостанцию Fu-8 с большей, чем Fu-6, дальностью действия. Первоначально командирские машины имели жесткую антенную мачту на деревянной раме, которую вскоре заменили рамочной антенной шириной 2000 мм. С 1939 года устанавливалась более практичная гибкая штыревая антенна.
