Дмитрий Соболев - Экспериментальные самолёты России. 1912-1941 гг.

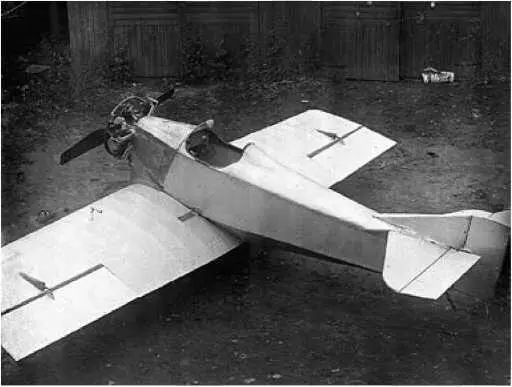

Авиетка АНТ-1.

Следующим шагом стало частичное использование кольчугалюминия в конструкции лёгкого спортивного моноплана АНТ-1 с мотором «Анзани» — первого самолёта А.Н. Туполева. Самолёт спроектировали в начале 1922 г. как цельнодеревянный, и он был уже почти готов, но когда был получен кольчугалюминий, решили заменить часть деревянных агрегатов металлическими. Кольчугалюминий использовали в нервюрах крыла, из него выполнили хвостовое оперение. Одновременно велись статические испытания каждого конструктивного элемента, заново проводили расчёты на прочность. Самолёт собирали на втором этаже купеческого дома на Вознесенской улице (ныне — ул. Радио, д. 17), по соседству с будущим ЦАГИ. Из-за переделки первоначальной конструкции и большого объёма расчётов работа заняла больше года, АНТ-1 был построен осенью 1923 г.

Первый полёт АНТ-1 состоялся 21 октября с территории бывшего кадетского корпуса в Лефортово. Затем, с марта 1924 г., испытания продолжили на Научно-опытном аэродроме на Ходынке, где проходили профессиональную проверку все новые самолёты. Они были успешны. То, что «полуметаллический» самолёт способен хорошо летать с двигателем мощностью всего в 35 л. с., обнадёживало энтузиастов металлического авиастроения. Прошла проверку и новая для нас схема моноплана со свободнонесущим крылом [23] Чуть раньше начались испытания деревянного истребителя И.Н. Поликарпова ИЛ-400а такой же схемы. Из-за неправильной центровки первый полёт закончился аварией. .

В 1923 г., когда отечественный кольчугалюминий уже производили в достаточном количестве и научились делать из него листы, трубы, профили и другой сортамент, приступили к строительству цельнометаллического самолёта АНТ-2.

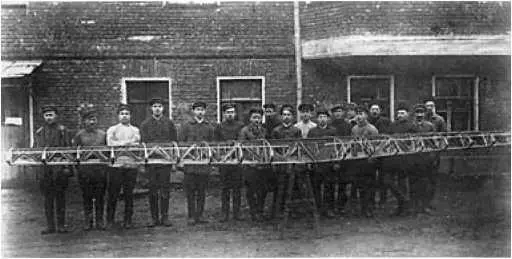

Каркас крыла АНТ-2 и участники постройки самолёта во дворе дома 17 по ул. Радио.

Оно велось на средства ВВФ, который заказал самолёт в двух вариантах: трёхместном пассажирском и двухместном разведывательном с размещением в задней кабине лётчика-наблюдателя с пулемётом. Сначала решили сделать пассажирскую машину. На ней должен был стоять трёхцилиндровый двигатель воздушного охлаждения Бристоль «Люцифер» мощностью 100 л. с., небольшую партию которых в 1923 г. приобрели в Англии.

Участник работ И.Ф. Незваль рассказывал об условиях, в которых создавали АНТ-1 и АНТ-2: «Крепко спаянный коллектив молодых талантливых конструкторов горел желанием работать на благо отечественной авиации. Все безоговорочно верили своему руководителю, а сам он работал увлечённо и самозабвенно, являясь для всех образцом трудолюбия. В первый год деятельности у Андрея Николаевича было всего четыре непосредственных помощника — И.И. Погосский, В.М. Петляков, А.И. Путилов и Н.С. Некрасов. Помимо них работали ещё пять инженеров-испытателей — Б.М. Кондорский, Н.И. Подключников, Е.И. Погосский, Т.П. Сапрыкин и Н.И. Петров и три конструктора — Д.Н. Осипов, А.П. Голубков, И.Ф. Незваль. Таким образом, в КБ имелось всего 13 инженерно-технических специалистов.

…Технический персонал был также малочислен — всего 30 рабочих, из которых 20 слесарей приехали с Кольчуги некого завода после того, как в Кольчугине завершился выпуск первой партии сортамента отечественного дюраля. Производство возглавил техник Н.В. Лысенко. Рабочих было явно недостаточно, и сборкой агрегатов самолёта, как правило, приходилось заниматься самим конструкторам.

Условия работы коллектива в те годы, мягко говоря, были далеки от идеальных. Всё КБ, входившее в состав ЦАГИ, размещалось в одной небольшой комнате в бывшем доме купца Михайлова (где теперь находится Научно-мемориальный музей Н.Е. Жуковского), а производственные площади размещались в двух других комнатах того же дома, а также в помещении бывшего трактира „Раёк“ на углу нынешних улиц Радио и Бауманской.

Оборудование производственных участков было самое примитивное. Станков вообще не было, имелось лишь несколько ручных дрелей, которыми все по очереди пользовались. Слесарный инструмент рабочие приносили с собой из дома. Центральное место занимал вагонный буфер, на котором производилась правка и рихтовка листовых деталей. Однако вскоре Андрей Николаевич сумел раздобыть несколько настольных сверлильных станков, что значительно облегчило работу и подняло настроение коллектива.

Проверка фюзеляжа на прочность.

АНТ-2 в процессе сборки.

Конструкция хвостовой части самолёта.

…Самолёт АНТ-2 по размерам несколько превосходил своего предшественника. Естественно, для изготовления его агрегатов потребовались большие производственные площади. Особенно беспокоил вопрос, где собирать крыло, которое не вмещалось в габариты производственной площадки. Для его сборки нужно было подыскать специальное помещение. Эту задачу поручили В.М. Петлякову, руководившему разработкой крыла. Он тщательно обследовал все ближайшие дворовые постройки на территории ЦАГИ и недалеко от КБ обнаружил пустующее складское помещение под пожарным сараем.

Оборудовали склад под сборочную мастерскую своими силами. Помимо Петлякова и автора этих строк, персонал мастерской состоял из техника Лысенко и четырёх слесарей. Вот в таком составе и начали оборудовать новое помещение, заниматься проектированием и постройкой крыльев самолёта АНТ-2. Кстати сказать, из нашего конструкторского состава впоследствии создалась бригада крыла» [24] Андрей Николаевич Туполев. Грани дерзновенного творчества. М., 1988. С. 47–49.

АНТ-2 построили в мае 1924 г. В отличие от пассажирского «Юнкерса» он имел верхнерасположенное крыло относительной толщиной 16 % и сужающийся книзу фюзеляж почти треугольного сечения. Это сделали для экономии веса: треугольная форма обеспечивала большую жёсткость конструкции и позволяла обойтись без внутренних растяжек и подкосов, с минимальным количеством шпангоутов. Лонжеронов в фюзеляже было три: два сверху, один снизу. Крыло толстого профиля имело два лонжерона, соединённых между собой 26 ферменными нервюрами. Оно крепилось на болтах сверху к лонжеронам фюзеляжа. Обшивка повсюду была металлическая, гофрированная. Её толщина составляла всего 0,3 мм, но благодаря гофру она оказалась достаточно жёсткой и не деформировалась в полёте. Технология её изготовления была отработана годом раньше при создании в ЦАГИ аэросаней и глиссера из кольчугалюминия. При небольшой скорости полёта, на которую был рассчитан AНТ-2, она практически не влияла на аэродинамическое сопротивление самолёта.
