Дмитрий Соболев - Экспериментальные самолёты России. 1912-1941 гг.

Попутно с организацией мастерских в Московском авиационном институте конструкторская группа (в большинстве своём состоявшая из студентов) заканчивала разработку первого в истории авиации нашего Союза цельноэлектронного самолёта. Вся работа была построена по принципу кооперации, на что имелись официальные договоры, заключенные между участниками» [146] История металлургии легких сплавов в CCCР 1917–1945. М., 1983. С. 250. .

Из-за низкой пластичности электрона брак при обжиме труб в первые месяцы составлял около 90 %. По несколько раз приходилось переделывать и другие детали, так как в местах деформаций возникали трещины. Пришлось изготовить немало специальных приспособлений: электрифицированные нагреваемые патроны для обжатия труб, гибочные машины, специальные тиски с подогревом и др.

Первым крупным изделием, выпущенным «электронной мастерской», стал монокок хвостовой части фюзеляжа, который при статических испытаниях показал вполне удовлетворительные результаты. После удачных испытаний мнение об электроне как конструкционном материале у многих работников авиапромышленности изменилось к лучшему. Летом 1934 г. были готовы центральная часть фюзеляжа и крыло для статических испытаний, одновременно запустили в производство хвостовое оперение и крылья лётного экземпляра. При постройке самолёта использовался приобретённый у фирмы «Фарбениндустри» электрон марки AZM.

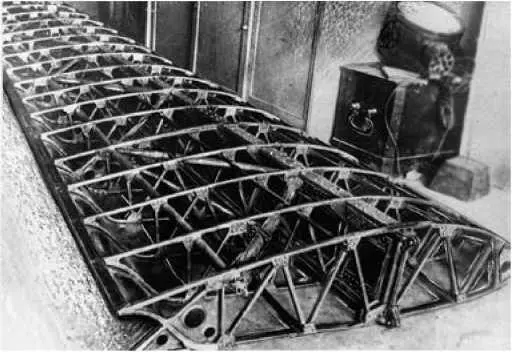

Каркас крыла самолёта Э-1.

Задняя часть фюзеляжа.

Демонстрация легкости конструкции из электрона.

К ноябрю 1934 г. электронный самолёт Э-1 был готов. Как тогда было принято, ему присвоили имя одного из советских государственных деятелей — Серго Орджоникидзе.

Э-1 представлял собой свободнонесущий низкоплан с четырёхместной закрытой кабиной. Шасси неубирающееся. Конструкция машины была разнотипная для апробации различных изделий из электрона и разных конструктивно-силовых схем. Средняя и носовая части фюзеляжа, а также центроплан крыла имели ферменную конструкцию из склёпанных труб с обжатием их концов, хвостовая часть фюзеляжа — это оболочка с продольным набором и лёгкими шпангоутами, штампованными из листа. Крыло — однолонжеронное, полки лонжеронов тавровые, переменного сечения, со стенкой из электронного листа, нервюры ферменные, из тонкого швеллерного профиля. Всё было на заклёпках из сплава магналия с высоким содержанием алюминия (прочности и коррозионной стойкости электронных заклёпок не доверяли). Обшивка фюзеляжа и центроплана — из листового электрона, крыло и хвостовое оперение имели полотняную обшивку. На самолёте стоял семицилиндровый звездообразный двигатель воздушного охлаждения М-48 мощностью 200 л. с., созданный на основе серийного мотора М-11. Все металлические детали для защиты от воздействия внешней среды были оксидированы и имели лакокрасочное покрытие [147] Макаров Ю.Б. Летательные аппараты МАИ. М., 1994. С. 26–27; РГВА. Ф. 24708. Оп. 9. Д. 30. .

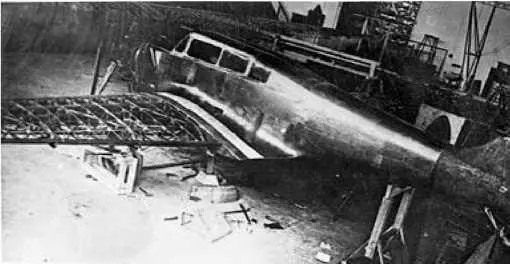

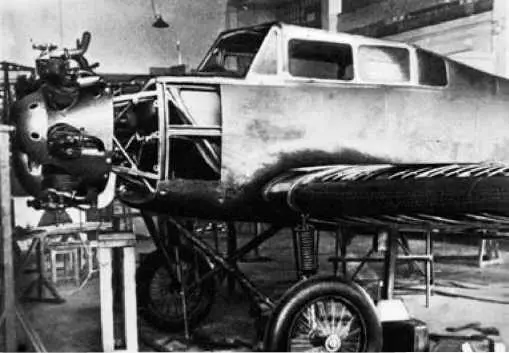

Постройка Э-1 в МАИ.

9 ноября 1934 г. во время заводских испытаний Э-1 произошла авария. Самолёт пилотировал лётчик А.И. Жуков [148] РГАЭ, ф. 8328. Оп. 1. Д. 737 // Ivan Rodionov’s Chronology of Soviet Aviation. .

На испытания в НИИ ВВС Э-1 поступил только через год. При осмотре обнаружили несколько очагов коррозии, главным образом внутри фюзеляжа, в местах нарушения лакокрасочного слоя. После очистки этих мест от ржавчины и покрытия их оксидной пленкой селенистой кислоты, коррозия там больше не возникала.

Испытания самолёта проходили с 8 октября по 28 ноября 1935 г. Их основной целью было выяснение механических свойства электрона в условиях полётных нагрузок и его коррозионной стойкости, поэтому полёты в основном сводились к взлёту и посадке, лётные характеристики машины большого интереса не представляли. Общая продолжительность 253 полётов составила всего 22 часа 35 мин., то есть каждый полёт в среднем продолжался немногим более пяти минут. Ведущим лётчиком-испытателем был П.М. Стефановский.

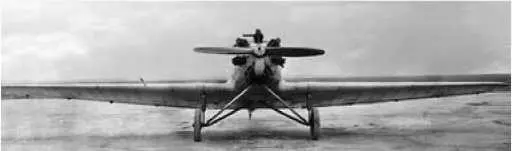

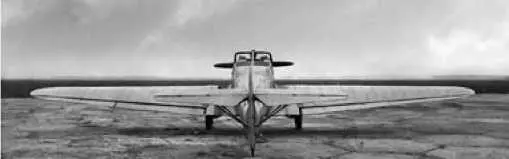

Самолет во время испытаний в НИИ ВВС в 1935 г.

Электронный самолёт существенно превосходил другие машины того же класса по относительному весу полезной нагрузки (0,415). Правда, на лётных характеристиках это никак не сказалось, так как в отношении аэродинамики Э-1 был далек от совершенства.

В выводах по испытаниям отмечалось:

«1. Попытку внедрения магниевых сплавов типа „электрон“ как конструкционного материала самолётостроения на примере самолёта Э-1 надо считать удавшейся. Конструктивное оформление самолётов из магниевых сплавов возможно имеет все данные к широкому развитию и может дать выигрыш в весе конструкции как минимум 10–12 % сравнительно с дюралем и другими алюминиевыми сплавами.

2. Строительство самолётов из магниевых сплавов может быть обеспечено как широкой собственной сырьевой базой, так и полуфабрикатами отечественного производства (завод № 95, завод им. Ворошилова).

3. Коррозионная устойчивость испытанных магниевых сплавов в действительных условиях эксплуатации свидетельствует об эффективности разработанного и примененного метода защиты их от коррозии (хромпиковая оксидная плёнка и лакокрасочное покрытие). Таким образом, малая стойкость магниевых сплавов против коррозии в настоящее время не может быть препятствием к дальнейшему их внедрению в строительство самолётов…Рекомендовать постройку из магниевых сплавов 4–5 машин, по своим аэродинамическим качествам стоящих на уровне современных требований к боевым самолётам, с последующим широким испытанием таковых не только на сухопутном аэродроме, но и в условиях морской авиации» [149] РГВА. Ф. 24708. Оп. 9. Д. 30. Л. 10–11. .

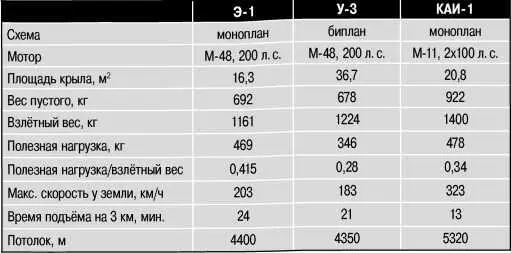

Сравнительные данные самолётов Э-1, У-3 и КАИ-1.

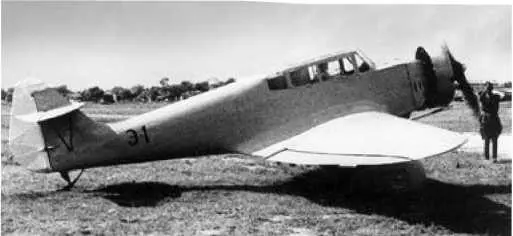

Э-1 с закрытым капотом двигателем, 1937 г.
