Дмитрий Соболев - Экспериментальные самолёты России. 1912-1941 гг.

Отличия «БОКа» заключались в неубираемом в полёте шасси и изменённой конструктивно-силовой схеме крыла с топливными баками только в его корневой части (запас топлива стратоплана составлял 500 кг — в 13 раз меньше, чем на построенном для рекорда дальности АНТ-25). Вместо обычной за стеклённой кабины применялись небольшие иллюминаторы, как на корабле или подводной лодке.

Но главное новшество находилось внутри самолёта. В центральной секции фюзеляжа имелся большой вырез, в который вставлялась двухместная гермокабина объёмом 1,8 м 3для пилота и наблюдателя (штурмана). Она имела овальную форму, так что её верхняя часть выступала из фюзеляжа. 11 шпангоутов обеспечивали ей необходимую жёсткость на больших высотах, когда разница давлений внутри и снаружи самолёта достигала 0,8 атм. Кабина была обшита дюралюминиевыми листами 2-мм толщины. Для герметичности применялся двухрядный заклёпочной шов, промазанный перед клёпкой свинцовыми белилами. Сверху кабина была обшита слоем войлока, а снизу обдувалась потоком тёплого воздуха, проходящего через радиатор двигателя.

В кабине были прорезаны иллюминаторы — впереди для лётчика и сзади по бокам для наблюдателя. Стекла из закалённого стекла имели толщину 15 мм. Для предотвращения запотевания и обмерзания в иллюминаторы вставили вторые, более тонкие стекла. Пространство между ними продувалось тёплым воздухом от двигателя, подаваемым по трубам с помощью вентилятора. Кроме того, между стёклами поместили вещество, поглощающее влагу — хлорид кальция с селикагелем.

Управление мотором и рулями осуществлялось вращением валов, пропущенных через стенки кабины с помощью сальников. Сальники имели камеры, в которые заливалась смесь глицерина и спирта. Эта герметизирующая смесь оставалась жидкой при температуре до -70 °C. Приборы, связанные с внешней средой — альтиметр, указатель скорости, указатель поворотов, авиагоризонт — находились в гермоотсеке с герметизированной проводкой к внешним датчикам.

Вид на левый борт кабины.

Входной герметичный люк кабины.

Летчик в кабине стратоплана.

К люку кабины с винтовым запором экипаж попадал через верхний люк в фюзеляже и негерметизированный отсек за кабиной. В этом отсеке пилот и наблюдатель оставляли свои парашюты, так как в тесной гермокабине с ними нельзя было бы разместиться.

Кабина герметизировалась при подъёме на 3–4 тыс. метров. Кислород поступал в неё из баллонов из расчёта 60 литров в час на человека. Углекислота и влага, выделяемые при дыхании, поглощались адсорбентами в специальных ёмкостях, через которые постоянно пропускался воздух кабины. При создании этой системы жизнеобеспечения конструкторы основывалась на опыте постройки гондолы стратостата «СССР-1».

13 декабря 1935 г. начальник отдела сухопутных самолётов НИИ ВВС И.Ф. Петров поднял БОК-1 с заводского аэродрома в первый полёт. Второе кресло занимал ведущий инженер самолёта Н.Н. Каштанов. Взлёт происходил со снега на лыжном шасси. Затем последовали доводки машины и новые полёты, была достигнута высота 9000 м.

Иван Фёдорович вспоминал:

«Заводской аэродром находился под Смоленском, и в течение полутора лет мне еженедельно приходилось ездить в Смоленск на испытания: в субботу вечером я уезжал из Москвы, спал в поезде, в воскресенье весь день проводил испытания, а вечером снова садился в поезд, чтобы в понедельник утром быть на своём рабочем месте в НИИ ВВС.

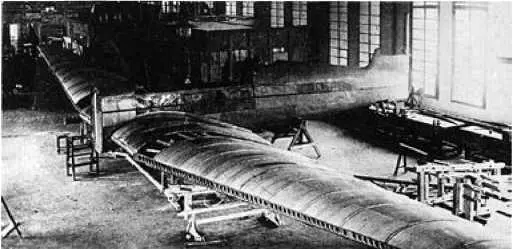

Сборка БОК-1 на заводе в Смоленске.

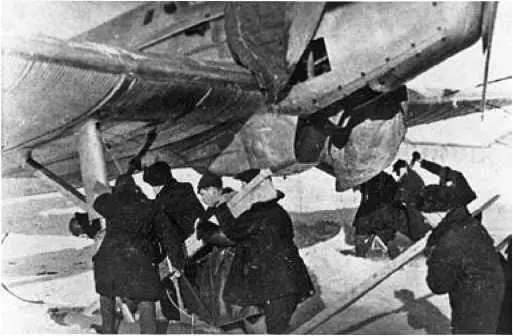

Установка БОК-1 на лыжное шасси.

Говорят, первый блин комом. Естественно, что и первая герметичная самолётная кабина была совсем не похожа на те комфортабельные салоны, в которых мы все теперь привыкли летать. На самолёте БОК-1 она представляла собой тесную цистерну с тремя маленькими окошечками-иллюминаторами, не дававшими почти никакого обзора лётчику. И так как располагалась эта бочка над радиатором водяного охлаждения довольно мощного двигателя М-34РН, то лётная форма моя была весьма своеобразна: трусы и штук шесть полотенец. В полёте температура в кабине из-за подогрева снизу поднималась до сорока градусов.

Такое мотание из Москвы в Смоленск и обратно было, конечно, весьма изнурительным, и для продолжения испытаний я командировал в Смоленск лётчика-испытателя П.М. Стефановского, который успешно и завершил их» [167] Петров И.Ф. Авиация и вся жизнь. М., 1992. С. 30–31. .

Стефановский принял эстафету испытаний летом 1936 г. 25 июля он и Каштанов поднялись на 10875 м, что на 3000 м больше потолка самолёта АНТ-25. Гермокабина позволяла обходиться обычными летними комбинезонами.

После завершения заводских испытаний Стефановский перегнал окрашенный в красный и серебристый цвета самолёт с треугольной эмблемой «БОК» на киле из Смоленска на подмосковный аэродром НИИ ВВС. К этому времени конструкторы решили проблему перегрева кабины с помощью регулируемого люка в верхней части радиаторного тоннеля, и летать стало комфортнее.

Госиспытания БОК-1 проходил осенью 1936 г., пилотировали самолёт И.Ф. Петров и П.М. Стефановский. Было выполнено девять полётов на высоту 9-10 км, их суммарная продолжительность составила 14 часов 5 минут.

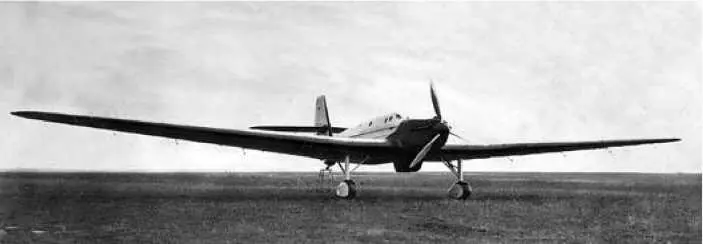

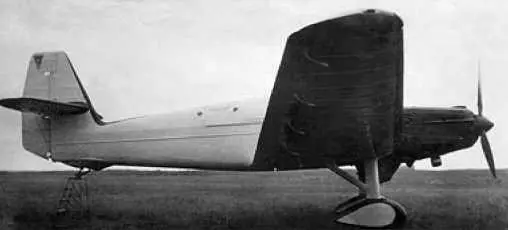

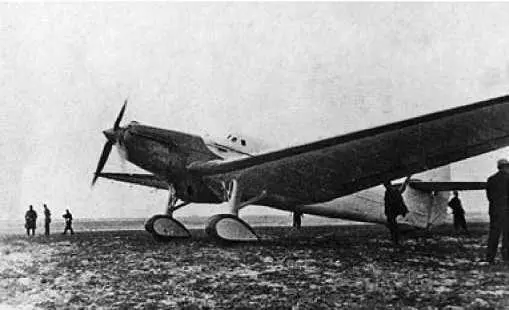

БОК-1 на государственных испытаниях в НИИ ВВС, 1936 г.

«При испытаниях выявлено, — говорится в отчёте, — что самолёт БОК-1, как самолёт с гермокабиной, имеет, по сравнению с обычным самолётом при полёте на больших высотах, несравнимые преимущества. Герметическая кабина обеспечивает нормальную жизнедеятельность экипажа, защищая его от низких температур и малых давлений воздуха без применения специального обмундирования, кислородных масок, обогрева и т. п. приспособлений, крайне стесняющих свободные движения экипажа. Во время полёта температура в кабине сохранялась в пределах +15 — +18 °C при температуре наружного воздуха на высоте полёта до -45 °C.
