К особенностям электрической части трансмиссии танка Maus относятся:

1. Независимость систем, передающих мощность на каждую из гусениц.

2. Способность тяговых генераторов сохранять почти постоянную величину мощности и оборотов при различных нагрузках на тяговые электродвигатели.

3. Наличие вспомогательного генератора, используемого также в качестве стартера и для подзарядки аккумуляторов помимо основной задачи — питания обмоток независимого возбуждения генераторов и электродвигателей.

4. Хорошо продуманная система воздушного охлаждения электромашин трансмиссии.

5. Наличие генератора-возбудителя, обеспечившее независимость возбуждения главных генераторов и электродвигателей от скорости вращения коленчатого вала двигателя.

6. Применение потенциометрической схемы включения контроллера, обусловившее большую плавность изменения тока возбуждения, а следовательно, магнитного потока и напряжения генератора.

7. Приспособленность системы к питанию электродвигателей одного танка от генератора другого.

8. Наличие аппаратуры автоматической защиты электродвигателей от перегрузок.

9. Применение системы управления, выполненной по схеме Леонард, дающей следующие преимущества:

а) широкое и плавное регулирование скорости вращения электродвигателей, а следовательно, и скорости движения танка при небольших потерях;

б) отсутствие потерь в реостатах при пуске в ход и реверсировании электродвигателей;

и) легкое управление запуском, торможением и реверсированием.

10. Незащищенность мотор-генераторного агрегата от перегрузок со стороны электродвигателя.

11. Сравнительная простота коммутационной аппаратуры и аппаратуры управления тяговыми электродвигателями, полученная за счет применения реверсирования путем переключения концов обмотки независимого возбуждения генератора, а не переключением в главных цепях, как это осуществлено в других системах.

Особенности механической части трансмиссии.

1. Компактность агрегатов, особенно бортовой передачи (при передаточном отношении 25,446).

2. Широкое использование самоустановки шестерен путем применения сферических роликоподшипников.

3. Применение циркуляционной смазки с «сухим картером» и фильтрацией масла в гитаре.

4. Резко выраженная коррекция зубьев шестерен в целях повышения их износоустойчивости и выравнивания износоустойчивости шестерен сопряженной пары.

5. Обшивка неподвижных, нажимных дисков тормозов специальной металлизированной спекающейся массой.

6. Интенсификация охлаждения дисковых тормозов за счет введения радиальных каналов во вращающемся диске тормоза, благодаря чему увеличена поверхность охлаждения и обеспечена циркуляция воздуха.

7. Применение резервных (по длине) сателлитов в бортовой передаче, обеспечившее более равномерное распределение усилий по длине зуба.

8. Жесткая конструкция водил.

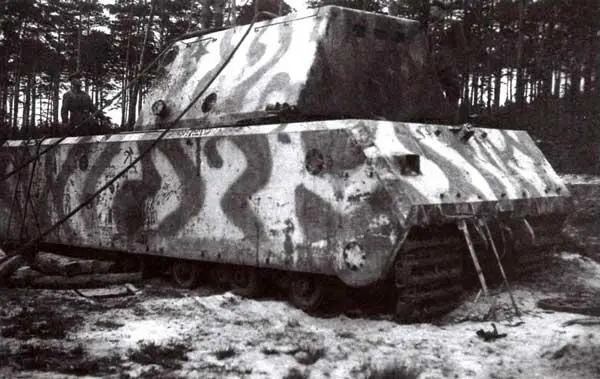

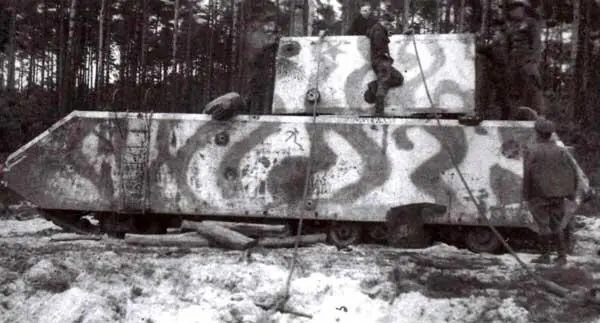

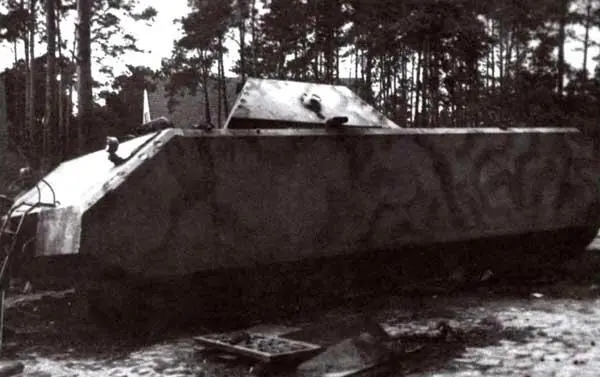

Первый прототип «Мауса» (205/1), обнаруженный частями Красной Армии на Куммерсдорфском полигоне. Идет подготовка к эвакуации танка. Судя по положению тросов, советские специалисты готовятся свалить балластную башню на землю.

VI. По ходовой части.

1. Применение в качестве упругого элемента подвески буферных пружин прямоугольного сечения заимствовано из американских танков и продиктовано стремлением увеличить число тележек, чтобы разгрузить катки.

Очевидно, такое решение вопроса подрессоривания было вынужденным, т. к. все другие танки того периода имели торсионную подвеску и такого типа подвеска не могла дать никаких преимуществ.

2. Использование резиновых подушек в качестве дополнительного упругого элемента, вступающего в работу при больших амплитудах колебания корпуса и ограничителя хода балансиров, снизило надежность работы подвески. Как показал осмотр ходовой части танка, большинство резиновых подушек либо разрушено, либо утеряно.

3. Заслуживает внимания применение опорных катков с внутренней амортизацией, обеспечивающей надежную их работу при больших нагрузках на опорные катки. Состояние катка при разборе было хорошим.

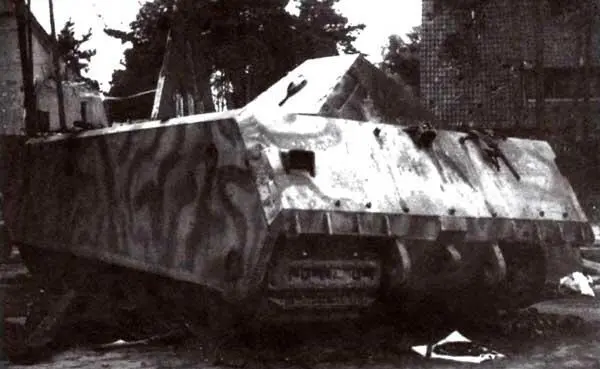

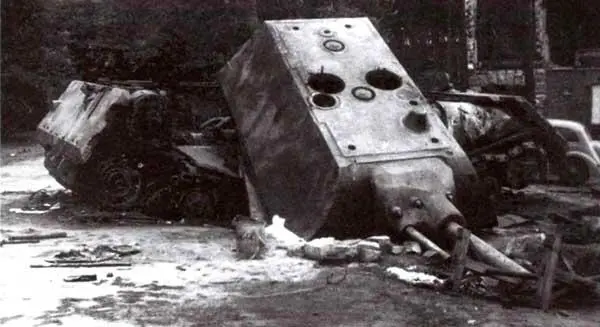

Взорванный немцами второй прототип «Мауса» (205/2), обнаруженный в Штамм-лагере. По снимку видно, что разрушению в основном подвергся корпус танка

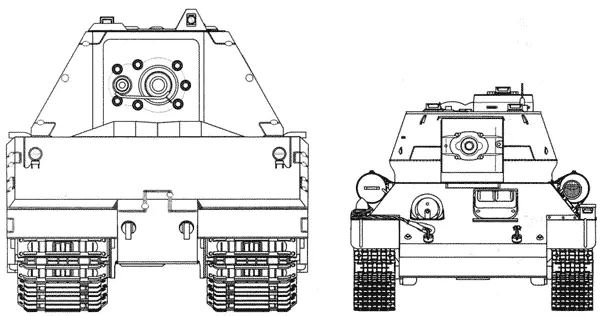

Сравнительные размеры танков Maus и Т-34-85

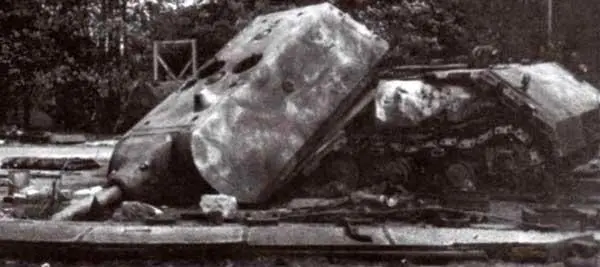

Взорванный немцами второй прототип «Мауса» (205/2), обнаруженный в Штамм-лагере. Лето

1945 года (фото вверху, внизу и внизу)

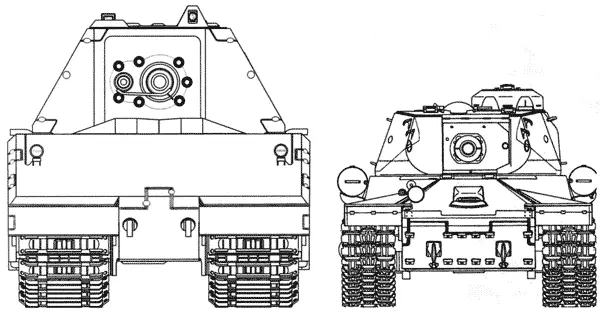

Сравнительные размеры танков Maus и ИС-2

ЗАКЛЮЧЕНИЕ.

1. Немецкий танк Maus является первым реально существующим и проверенным на ходу образцом сверхтяжелого танка.

2. Сам факт создания танка весом 180 тонн, обладающего максимальной скоростью 25 км/ч и удельным давлением на грунт 1,2 кг\см 2, представляет интерес.

3. Броневая защита танка (максимальная толщина брони 210 мм) и огневая мощь (128-мм и 75-мм пушки) не соответствуют его весу. Современные танки и СУ весом 60 — 70 т имеют броневую защиту и вооружение не уступающее таковым у танка Maus.

4. Чрезмерно большой вес танка Maus объясняется стремлением создать равнопрочную во всех частях корпуса и башни броневую защиту, установкой тяжелых 100-мм экранов для защиты ходовой части и неудачной компоновкой, приведшей к чрезмерным габаритам.

5. Заслуживает внимания отечественного танкостроения конструкция следующих узлов и агрегатов:

а) электротрансмиссии;

б) механической части трансмиссии;

в) гусеничного движителя;

г) систем охлаждения и питания двигателя».

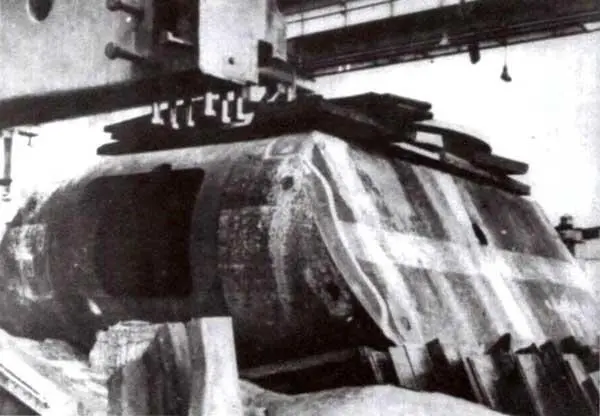

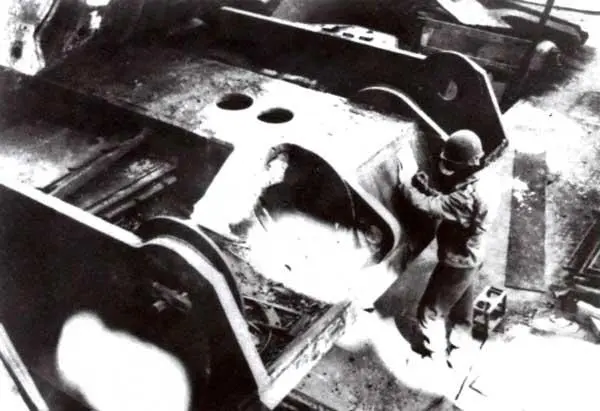

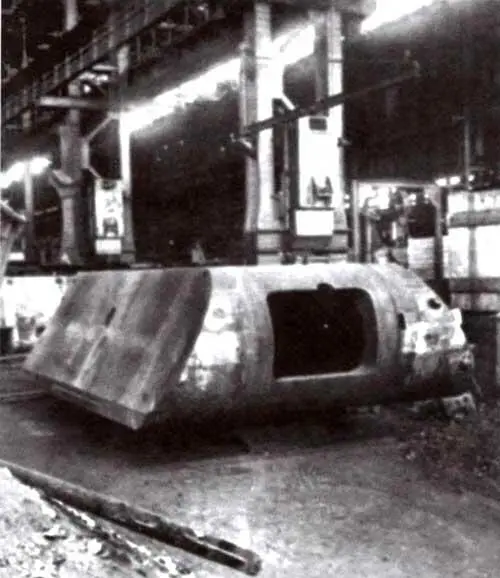

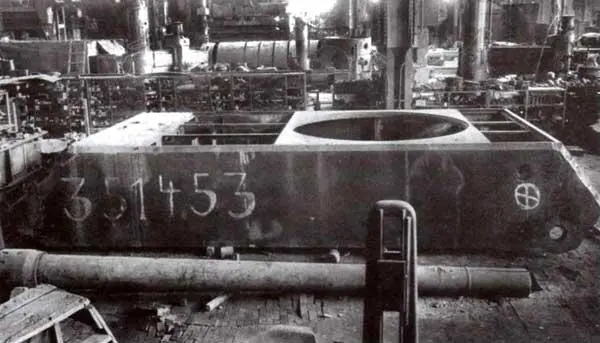

Корпуса и башни сверхтяжелых танков «Маус», обнаруженные американцами в цехах завода фирмы Krupp в Эссене. Май 1945 года
