Михаил Барятинский - «Маус» и другие. Сверхтяжелые танки Второй Мировой

«Немецкий танк Maus по своему весу и габаритам является первым в мировом танкостроении образцом сверхтяжелого танка и представляет интерес как по самой идее, так и по конструктивному выполнению основных узлов и агрегатов.

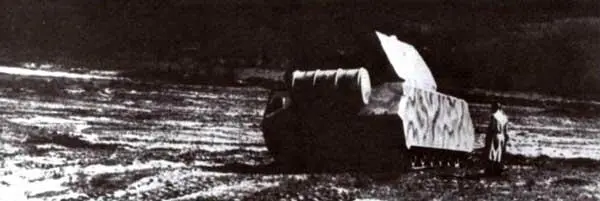

«Маус» 205/2 на полигоне в Бёблингене

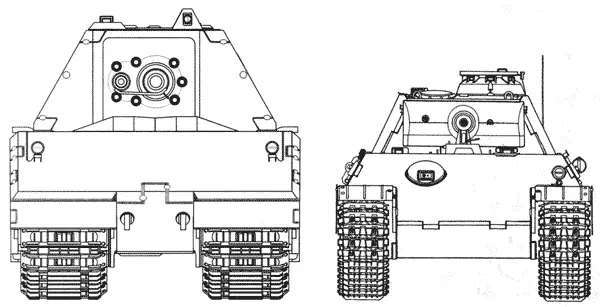

Сравнительные размеры танков Maus и Pz.V Panther

К характерным особенностям танка Maus относятся:

I. По компоновке и общему устройству.

1. Компоновка танка отличается от обычно принятой на современных образцах, главным образом, расположением силовой установки.

Двигатель расположен за отделением управления в общем колодце с блоком генераторов. Такое размещение силовой установки стеснило доступ к основным агрегатам ее, усложнило монтажно-демонтажные работы и привело к смещению боевого отделения ближе к кормовой части танка.

Другие отделения танка расположены по общепринятой схеме для танков с задним расположением трансмиссии.

2. Объемы отделений управления, боевого и трансмиссионного обеспечивают удобство работы экипажа и необходимый доступ к агрегатам, расположенным внутри корпуса.

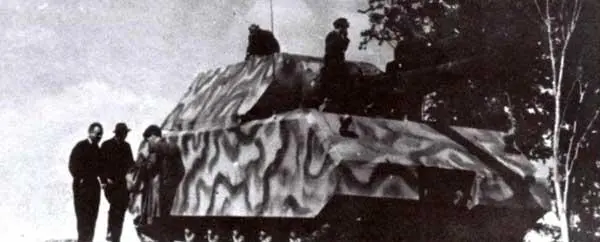

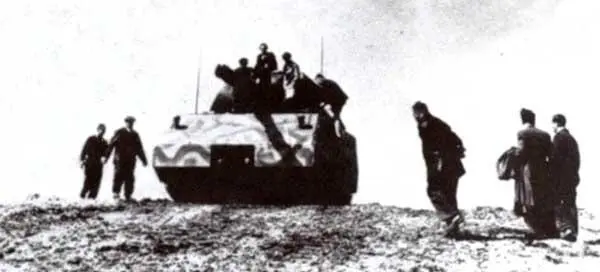

На всех этапах испытаний и первый и второй (на фото вверху и в центре) прототипы «Мауса» сопровождались инженерами фирмы Porsche. Несколько раз на них присутствовал и сам Ф. Порше (на фото снизу — стоит в «Швиммвагене»)

II. По конструкции корпуса и башни.

1. Корпус танка сварной и состоит из броневых листов толщиной от 40 до 200 мм.

Если сравнить толщину брони танка Maus с толщиной брони других современных танков весом 50 — 70 тонн, то станет очевидным несоответствие броневой защиты танка Maus его весу.

Для танка весом 180 тонн толщина брони явно недостаточная.

2. В распределении толщины брони по частям корпуса немцы на этом образце отошли от принятых ранее принципов.

Вместо имевшегося соотношения между толщиной лобовых и бортовых деталей 0,5 — 0,6 на танке Maus реализовано соотношение 0,925. Вообще в броневой защите танка Maus заметна тенденция создания равнопрочной конструкции во всех частях корпуса.

3. Конфигурация корпуса не предусматривает максимального использования преимуществ больших конструктивных углов.

Корпус имеет нижний лобовой лист под углом только 35° и бортовые вертикальные листы.

Если сравнить конфигурацию корпуса танка Maus с конфигурацией танка Т-V, то первая является шагом назад.

Если сравнить конфигурацию корпуса танка Maus с конфигурацией танка Т-V, то первая является шагом назад.

4. Характерным является отсутствие на лобовых листах люков, лобового пулемета или щелей, имевшихся на других немецких танках и ослабивших их.

5. Соединения броневых листов шиповые. Шипы прямоугольные.

4. Характерным является отсутствие на лобовых листах люков, лобового пулемета или щелей, имевшихся на других немецких танках и ослабивших их.

5. Соединения броневых листов шиповые. Шипы прямоугольные.

Для усиления шиповых соединений применены цилиндрические шпонки (имеются в виду штифты — Прим. автора), вставленные в стыки.

6. Броня корпуса и башни гомогенная средней твердости (Н в= 3,4…4,2) с повышенным содержанием углерода (0,30 — 0,45), высоколегированная.

7. Опора башни оригинальной конструкции. Вместо обычной шариковой опоры применены две системы тележек: 3 вертикальных тележки обеспечивают опору башни на горизонтальную беговую дорожку и 6 горизонтальных тележек служат для центровки башни в горизонтальной плоскости.

Характерным является приспособление для опускания башни при подводном хождении танка. Для этой цели вертикальные тележки при помощи червячного привода могут быть подняты и башня опустится на погон.

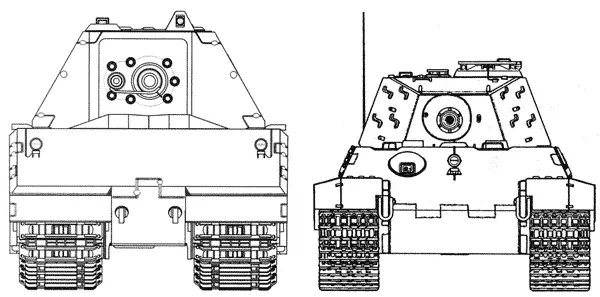

Сравнительные размеры танков Maus и Tiger II

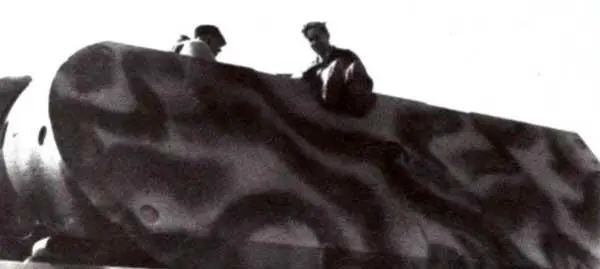

Башня «Мауса» крупным планом. Хорошо видны штифты, соединяющие бортовой и лобовой листы

III. По вооружению.

1. Наличие спаренной установки 128-мм и 75-мм пушек хотя и увеличила огневую мощь по сравнению с другими танками, но для танка весом 180 тонн огневая мощь недостаточна.

2. Целесообразность установки двух пушек в одной башне, обслуживаемых одними и тем же членами экипажа, резко отличающихся баллистическими качествами, является спорной.

3. Применение дальномера облегчает определение дистанций и заслуживает внимания.

IV. По силовой установке.

1. На танке установлен авиационный двигатель ОВ-603А2, приспособленный для работы в танке.

2. Заслуживает внимания конструкция системы охлаждения. Применение высоконапорных двухступенчатых вентиляторов обеспечивало компактность системы охлаждения.

3. Характерным является применение жидкостного высокотемпературного охлаждения выхлопных коллекторов.

4. Представляет интерес система качественной регулировки смеси, учитывающей также барометрическое давление и температурные условия.

5. Для конструкторов отечественного танкостроения представляет интерес конструкция следующих агрегатов и деталей:

а) двухступенчатого вентилятора;

б) пароотделителя;

в) крыльчаток водяных насосов;

г) гидромуфты привода нагнетателя;

д) воздухоотделителя системы подачи топлива;

е) приспособления для регулирования секций насоса на равномерность подачи топлива.

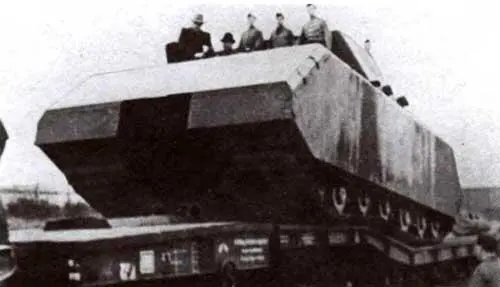

Погрузка танка 205/1 на платформы для отправки в Куммерсдорф. Октябрь 1944 года

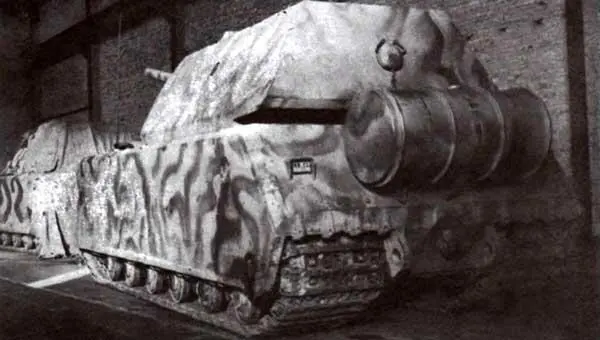

Оба опытных образца на хранении в Куммерсдорфе. 1945 год

V. По трансмиссии.

Электромеханическая трансмиссия танка Maus отличается как по схеме, так и по конструктивному выполнению отдельных узлов и агрегатов от известных нам трансмиссий СУ «Фердинанд», Т-23 и отечественного танка ЭКВ.
