Танк «Маус» оснащался перископическим прицелом TWZF1, который устанавливался слева от 128-мм пушки. Головка прицела защищалась неподвижным бронированным колпаком. Соединение прицела с левой цапфой 128-мм пушки осуществлялось с помощью тяги параллелограмного механизма. Углы наведения по вертикали колебались в пределах от -7° до +23°. Наведение в горизонтальной плоскости осуществлялось поворотом башни.

По проекту определение дистанции до цели должно было производиться командиром танка с помощью горизонтальнобазного стереоскопического дальномера с базой 1,2 м. Однако, судя по всему, такой дальномер установлен не был. Левое отверстие в крыше башни, предназначенное для выхода объективной головки дальномера, заварено, в правом был установлен перископический прибор наблюдения. Если учесть, что в германии к 1945 году были разработаны только два типа горизонтальнобазных танковых дальномеров с базами 1,6 и 1,32 м, то вообще не понятно какой дальномер должен был устаналиваться на «Маус».

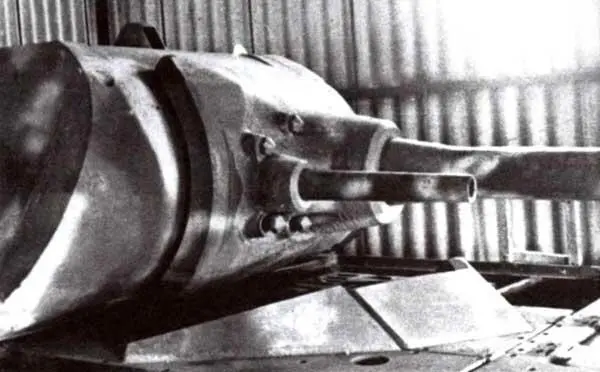

Бронировка качающейся части спаренной установки. Хорошо видны болты крепления бронировки к люльке

Подытоживая рассказ о вооружении танка, будет не лишним привести выводы, сделанные специалистами НИБТПолигона в Кубинке после его изучения.

«Выводы по установке вооружения.

1. Установка двух танковых пушек в одной люльке имеет следующие преимущества перед обычными установками:

а) повышена огневая мощь танка;

б) возможно применение каждого вида оружия в отдельности, в зависимости от условий боя.

2. Заднее расположение башни уменьшает вылет ствола и способствует повышению маневренности танка в лесистой местности.

3. Конструкция 128-мм и 75-мм танковых пушек особого интереса не представляет и является аналогичной для всех немецких танковых пушек.

4. По своей мощности 128-мм пушка соответствует отечественной 122-мм пушке С-26-1, а 75-мм пушка уступает 76-мм пушке Т-34.

5. Скорострельность 128-мм пушки вследствие отсутствия автоматического открывания затвора ниже 122-мм пушки Д-25.

6. Соотношение веса танка «Maus» к весу установки вооружения равно 60, это же соотношение в танке ИС-3 равно 17, что говорит о несоответствии вооружения танка «Maus» его весу.

7. Наличие на танке стереодальномера с базой 1,2 м облегчает определение дальности до целей.

Применение дальномера является принципиально новым вопросом и требует специального исследования».

В качестве небольшого комментария к этим выводам можно отметить, что оценка дальномера в силу указанных выше причин носит чисто теоретический, хотя и безусловно правильный, характер. Что же касается скорострельности 128-мм пушки, то она ниже, чем у Д-25 при наличии одного заряжающего. В экипаже «Мауса», как впрочем, и в экипаже «Ягдтигра» — еще одной машины, вооруженной 128-мм пушкой, заряжающих было два.

ДВИГАТЕЛЬ. На прототипах танка «Маус» устанавливались два типа силовых установок. Первый прототип оснащался 12-цилиндровым, четырехтактным Л-образным бензиновым двигателем жидкостного охлаждения МВ509 с непосредственным впрыском топлива и наддувом. Этот двигатель представлял собой танковый вариант авиационного двигателя DB 603А2. Мощность двигателя — 1750 л.с. при 2700 об/мин. Угол развала цилиндров — 60°. Рабочий объем — 44 540 см 3. Ход поршня — 180 мм, диаметр цилиндра — 162 мм. Степень сжатия в цилиндрах левого блока — 7,5, правого — 7,3. Сухая масса двигателя — 1300 кг.

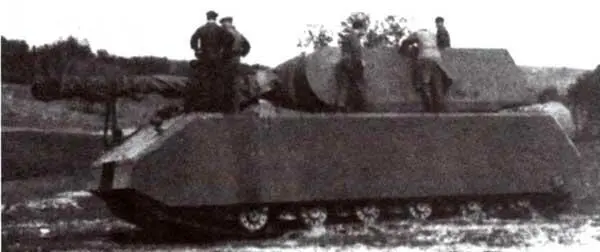

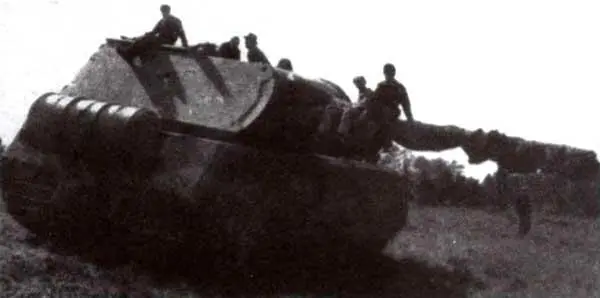

Второй прототип «Мауса» получил башню с вооружением в июне 1944 года

Правая сторона моторного отделения. Хорошо видны двигатель МВ509 (на переднем плане), радиатор системы охлаждения двигателя, радиаторы выхлопных коллекторов, вентиляторы, правый топливный бак

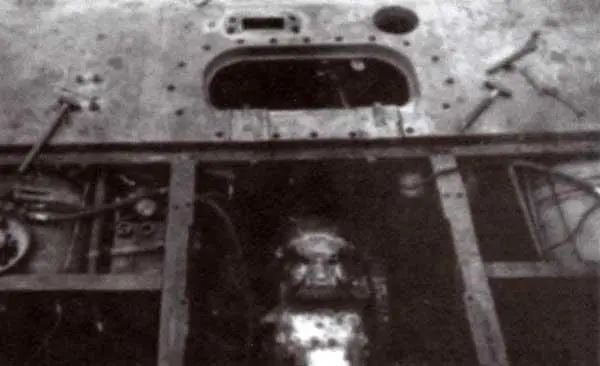

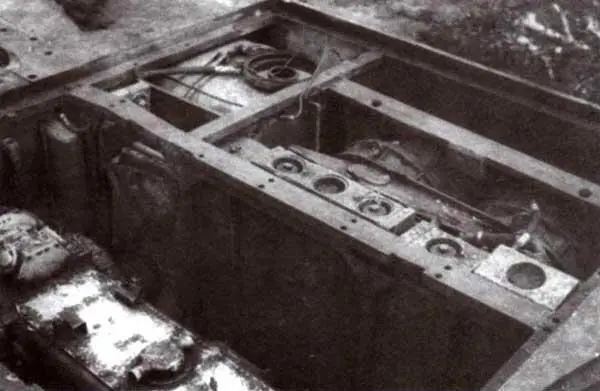

Передняя сторона моторного отделения: в центральном колодце — двигатель, по обеим сторонам от него — топливные баки

Топливо — этилированный бензин с октановым числом не менее 87. Емкость топливных баков — 1560 л. Основные топливные баки размещались в носовой части корпуса в нишах бортов. На кормовой части корпуса устанавливался дополнительный топливный бак емкостью 1500 л, подключавшийся к системе питания топливом. При необходимости он мог сбрасываться без выхода экипажа из машины.

Топливный насос — Bosch PZ 12НР 120/44, 12-плунжерный, с регулятором смеси и барометрическим корректором, устанавливался в развале цилиндров. Топливная форсунка относилась к типу закрытых. Ее размер не превышал размера свечи. Топливо впрыскивалось в цилиндры на такте всасывания под давлением 90 — 100 кГс/см 2через шесть отверстий, из которых два имели диаметр 0,6 мм и четыре — 0,3 мм.

Система смазки — принудительная с сухим картером и золотниковым распределением смазки. Циркуляция масла обеспечивалась работой 10 насосов: основного нагнетающего, трех насосов повышенного давления и шести откачивающих насосов различной производительности.

Система охлаждения двигателя — жидкостная, закрытого типа с принудительной циркуляцией, емкостью 110 л. В качестве охлаждающей жидкости использовалась смесь этиленгликоля с водой в равных пропорциях. Радиаторов — два, трубопластинчатых двухходовых. Кроме того, в систему охлаждения двигателя входили два пароотделителя, водяной насос, компенсационный бачок с паровым клапаном, трубопроводы и четыре вентилятора.

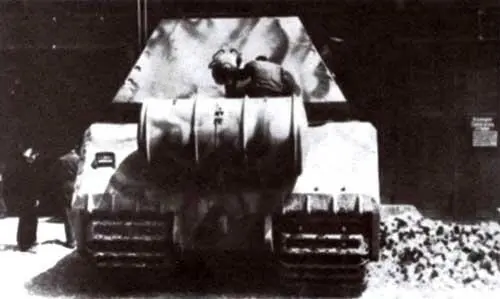

На корме «Мауса» располагался 1500-литровый дополнительный топливный бак, подключенный к системе питания двигателя

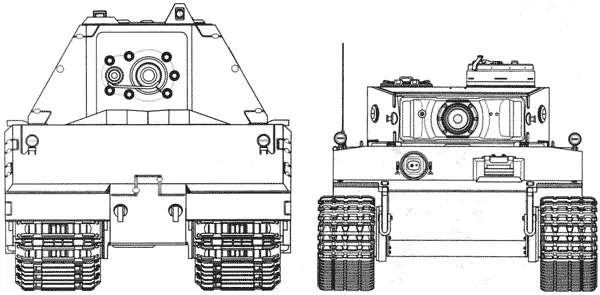

Сравнительные размеры танков Maus и Pz.VIE Tiger

Отдельно от системы охлаждения двигателя на танке «Маус» функционировала система охлаждения выхлопных коллекторов. Эта система также была жидкостной, закрытого типа с принудительной циркуляцией. Емкость системы составляла 40 л. Радиаторов — четыре, трубопластинчатых одноходовых. Они устанавливались рядом с радиаторами системы охлаждения.

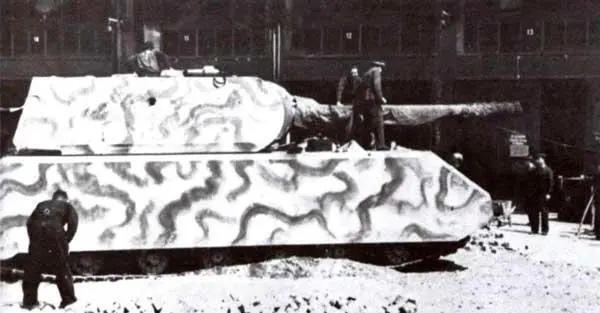

На начальном этапе испытаний в Бёблингене «Маус» 205/2 был окрашен в стандартный темно-серый цвет Панцерваффе
