Николай Пахомов - Броненосные крейсера Германии. Часть I

Метацентрическая высота: поперечная 0,72 м, продольная 138 м. Остойчивость наибольшая была при крене 38°, нулевая при крене 74°. Дифферентующий момент на метр осадки составлял 12064 т/м.

Крейсер имел один полубалансирный руль с наибольшим углом перекладки на борт 40° и три трехлопастных винта. Диаметр среднего составлял 4,4 м, двух бортовых — 4,8 м, шаг переменный 5,8-6,8 м.

Электрическое освещение на крейсере было полное, т.е. освещались все помещения. Электричество вырабатывали пять динамо-машин общей мощностью 325 кВт. Напряжение бортовой сети — 110 V. На корабле размещались четыре боевых прожектора. По примеру «Виктория Луизе» они стояли на батарейной палубе (два с каждого борта) и выдвигались по рельсам на площадки, откидывающиеся на траверзе фок-мачты и позади грот-мачты. Позднее два прожектора были перенесены на салинги мачт.

Четыре скорострельных 240-мм орудия С/ 97 с длиной ствола 40 калибров располагались в двух башнях по диаметральной плоскости (скорострельность — два выстрела в три минуты). Носовая стояла на 83-89 шпангоутах, кормовая на 12-18 шп. Высота орудий от конструктивной ватерлинии достигала 10,15 м для носовой и 6,8 м для кормовой башни. Максимальный угол снижения орудий -4°. максимальный угол возвышения +30°, при котором дальность прицельного выстрела 215-кг бронебойным снарядом составляла 91,2 каб. Горизонтальный сектор обстрела составлял 270°. На корабле хранилось 312 240-мм снарядов.

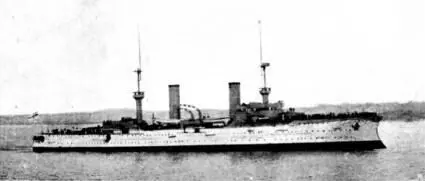

Крейсер «Фюрст Бисмарк»

Шесть скорострельных 150-мм орудий С/97 с длиной ствола 40 калибров находились в одноорудийных башнях. Диапазон их вертикальной наводки равнялся от -4 до +30°, а максимальная дальность стрельбы 73,9 каб. Две носовые башни размещались симметрично на полубаке (65-77 шп) и имели угол горизонтальной наводки 168°. Две средних и две кормовые башни находились на верхней палубе (48-49 и 25 шп), их горизонтальная наводка была в пределах 170° и 173° соответственно. Боезапас для 150-мм орудий составлял 720 снарядов.

Шесть аналогичных 150-мм орудий стояли и казематах на станках с центральным штыром. Максимальный угол снижения орудий равнялся - 8°, остальные данные для этих установок были подобны данным для башенных орудий. Располагались орудия: два носовых на верхней палубе симметрично на 75 шпангоуте, четыре — в батарее на батарейной палубе также побортно на 52 и 44 шп. Сектора горизонтальной наводки всех орудий равнялись 126°. Боезапас всех казематных орудий состоял из 720 снарядов.

Десять 77-мм орудий С/89 на центральном штыре с длиной ствола 30 калибров имели вертикальную наводку - 10° + 20°, дальность выстрела 37,7 каб. Располагались орудия: два под полубаком с углом обстрела 92°-100° (разный для левого и правого борта), два в корме на батарейной палубе с углом обстрела 110°, два на носовом мостике с углом обстрела 150°. два на спардеке с углом обстрела 130° и, наконец, два на кормовом мостике с углом обстрела 145°. Боекомплект 2500 патронов.

Десять 37-мм револьверных пушек с боекомплектом 15000 патронов имели вертикальную наводку от -10° до +15°, максимальную дальность выстрела 20 каб.

Четыре 8-мм пулемета (боезапас 40000 патронов) стояли на марсах и имели вертикальную наводку от -40° до +13°, дальность стрельбы 17,8 каб.

Для вооружения десантных партий на корабле имелось 297 винтовок Mod.98 и 80 пистолетов Mod.79.

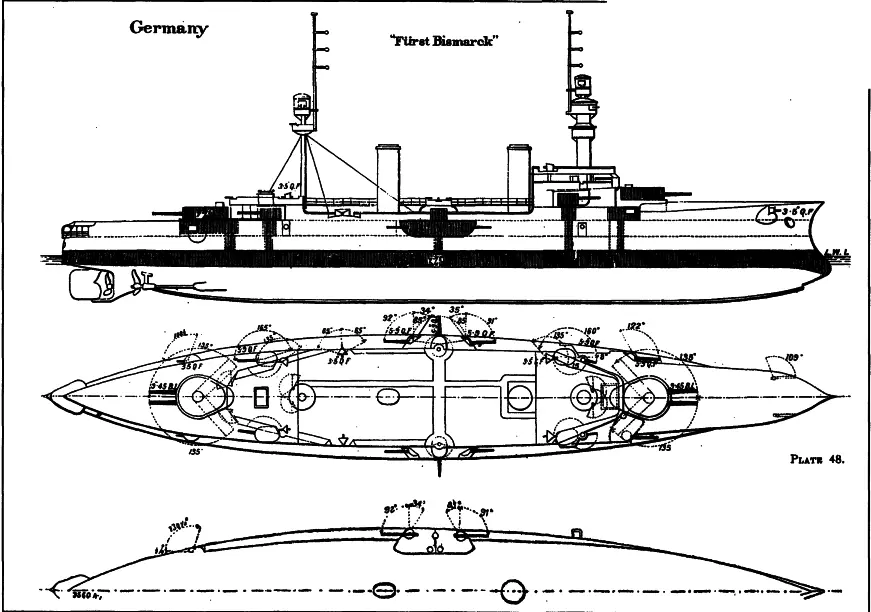

Крейсер «Фюрст Бисмарк»

(Наружный вид с указанием бронирования, вид сверху и план батарейной палубы с указанием секторов обстрела орудий)

Торпедное вооружение состояло из пяти подводных 450-мм торпедных аппаратов (один носовой, остальные бортовые) и одного подводного (кормовой) с запасом торпед С/45,91 из 16 штук.

Якорное устройство включало два становых якоря Холла по 6 т, один запасной якорь в 6 т, один кормовой якорь Холла в 2 т и один адмиралтейский верп 0,8 т.

На корабле имелось два минных катера водоизмещением 17 т, один паровой катер, один баркас, два вельбота, два рабочих катера, гик, три яла — всего 14 шлюпок.

Экипаж насчитывал 36 офицеров и 585 матросов. Как флагман крейсер мог принять еще 14 офицеров и 62 матроса.

Крейсер был введен в состав флота 1 апреля 1900 г., но Бисмарк не дожил до этого дня, он умер 30 июля 1898 г.

Вспыхнувшее в Китае Боксерское восстание не оставляло времени на проведение всесторонних испытаний корабля. 30 июня 1900 г. крейсер вышел из Киля на Дальний Восток для усиления немецкой Азиатской базы, находящейся в Китае. 30 августа «Фюрст Бисмарк» был уже в Циндао. В 1903 г. на крейсере был поднят флаг командующего крейсерской эскадрой адмирала Гайслера, в 1904 г. его сменил адмирал Приттвиц, а в 1906 году— вице-адмирал Бройзинг.

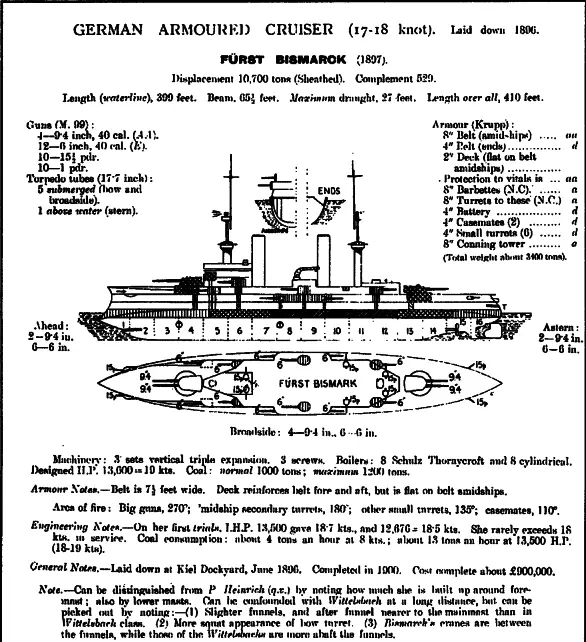

Крейсер «Фюрст Бисмарк».

(Сведения о корабле, опубликованные в английском справочнике «JANE'S FIGHTING SHIPS». 1909 г.)

В 1907 г. Восточная эскадра, кроме «Фюрста Бисмарка», состояла только из двух малых крейсеров «Ниобе» и «Аркона». Только в 1909 г, через 9 лет заграничного плавания «Бисмарк» был отозван на родину. По возвращении в Киль 26 июня 1909 г. крейсер исключили из состава кораблей первой линии. С 1910 г. на кильской казенной верфи начинается давно назревший капитальный ремонт и модернизация корабля. В частности, уменьшались углы обстрела башен среднего калибра, заменялись легкими прежние тяжелые мачты; вместо шлюпочных кранов поставили легкие грузовые стрелы, наконец, демонтировали не оправдавшую себя рулевую рубку и т.д. Но в целом все эти работы, свернутые в связи с начавшейся войной к 28 ноября 1914 г., не могли улучшить его боевых качеств.

«Пятнадцатилетний» ветеран больше не привлекался к активной службе даже в береговой охране. В феврале 1915 г. крейсер был передан опытной торпедной команде в качестве корабля-цели. Спустя месяц он перешел в распоряжение I-й Инспекции Морского флота в Киле, которая использовала его для обучения учеников машинистов. В 1917 г. на «Фюрст Бисмарке» непродолжительное время обучались комендоры и старпомы подводных лодок и экипажи дирижаблей морского флота.

31 декабря 1918 г. крейсер пережил очередное исключение со службы, после чего весной 1919 г. еще несколько недель служил плавканцелярией командования флота. Последние свои дни он доживал в Киле. 17 июня 1919 г. последовало исключение из списков и продажа разделочной фирме «Бранд и сын».

«Фюрст Бисмарк» разобрали в Аудорфе в 1919-1920 гг.

Сразу же по окончании проектирования первенца — «Фюрста Бисмарка» Проектное бюро Имперского морского ведомства приступает к работе над следующим большим крейсером. «Фюрст Бисмарк» как крейсер нес слишком тяжелое, но не скорострельное вооружение и был слишком тихоходен, а как для броненосца главный калибр был маловат, даже по германским меркам.
