Алексей Белокрыс - Девятьсот часов неба. Неизвестная история дирижабля «СССР-В6»

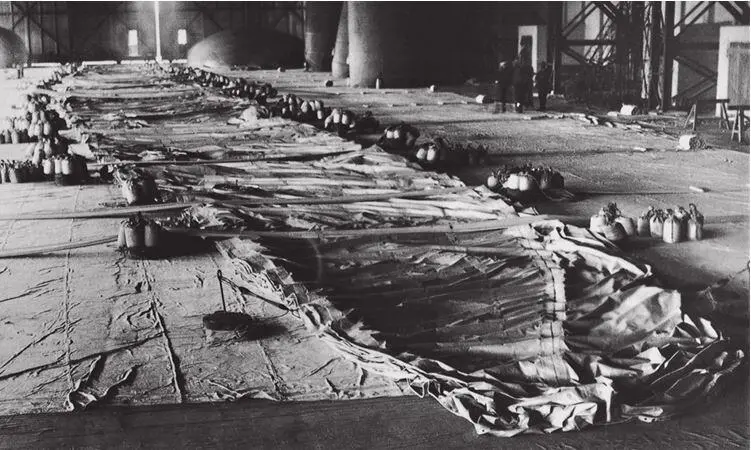

Оболочка дирижабля «СССР-В6», разложенная в эллинге и подготовленная к газонаполнению. Июль 1934 года(Ист. илл. 3)

Сборка дирижабля «СССР-В7». 1934 год

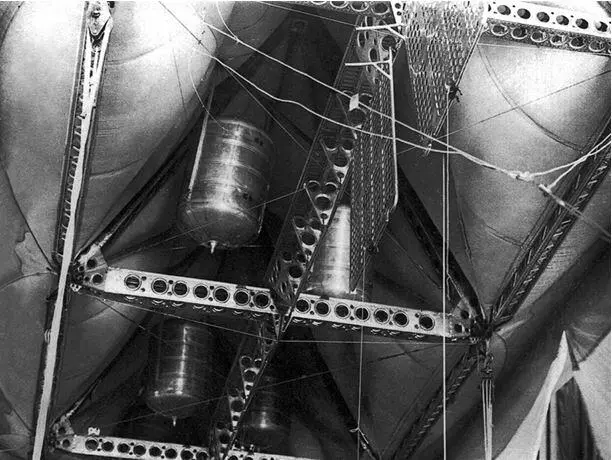

В отличие от дирижаблей типа N, трёхгранный киль ориентирован вершиной вверх, а не вниз – он узкий в верхней части, поэтому бензиновые баки подвершены к шпангоутам не парами, а по одному, в шахматном порядке. Шпангоуты собраны из четырёхгранных балочек, покрытых дюралевой листовой обшивкой; круглые отверстия в ней снижают массу и повышают жёсткость. Стрингеры состоят из трёхгранных балочек. Внизу посередине проложен трёхгранный мостик с дюралевыми поперечными пластинами-диафрагмами (Ист. илл. 16)

Первая публикация в России

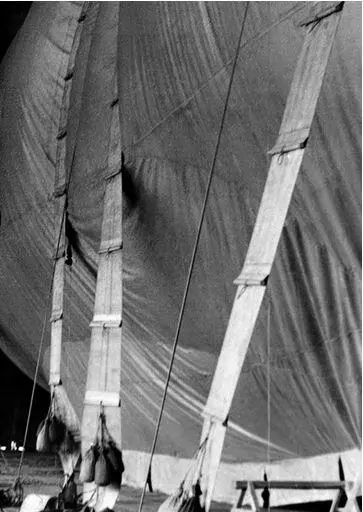

Оболочка дирижабля «СССР-В6» в процессе газонаполнения, удерживаемая фашами. Июль – август 1934 года(Ист. илл. 3)

Сборка дирижабля «СССР-В7». 1934 год

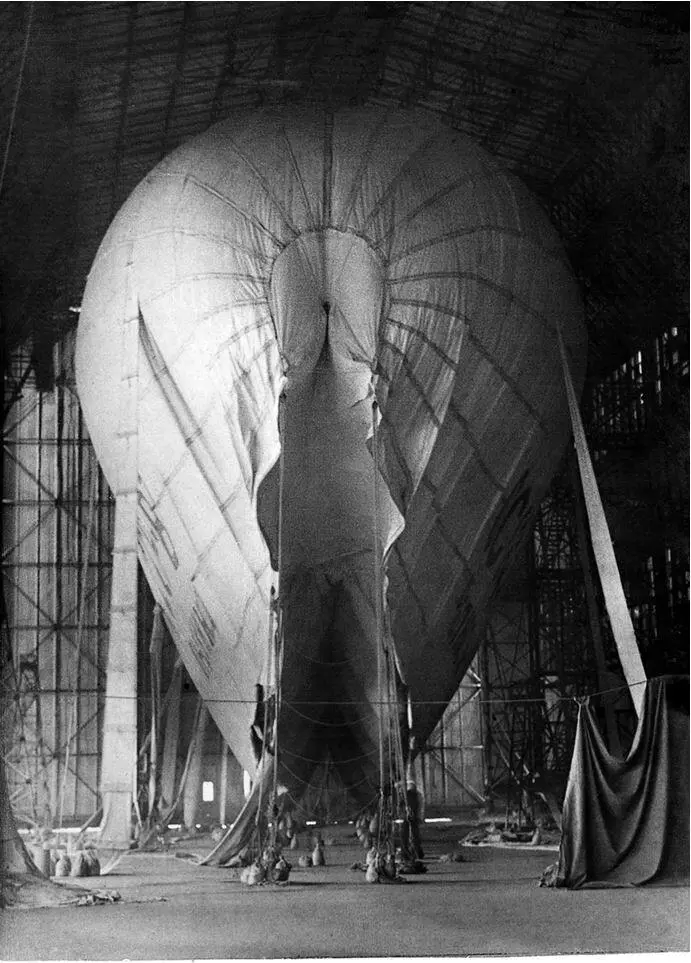

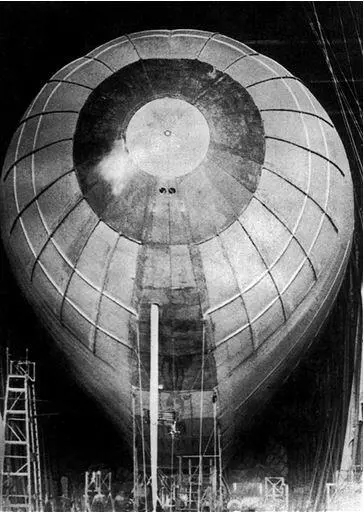

Дирижабль во временном деревянном эллинге, вид спереди (Ист. илл. 16)

Первая публикация в России

Сборка дирижабля «СССР-В7». 1934 год

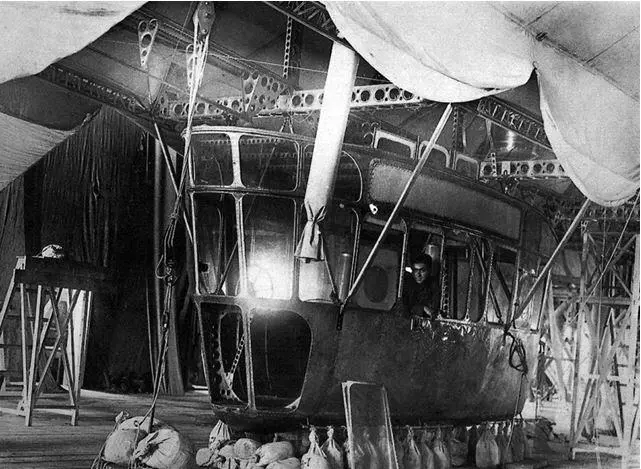

Кабина имеет длину около 6 метров и максимальную ширину 2 метра (Ист. илл. 16)

Первая публикация в России

Сборка дирижабля «СССР-В7». 1934 год

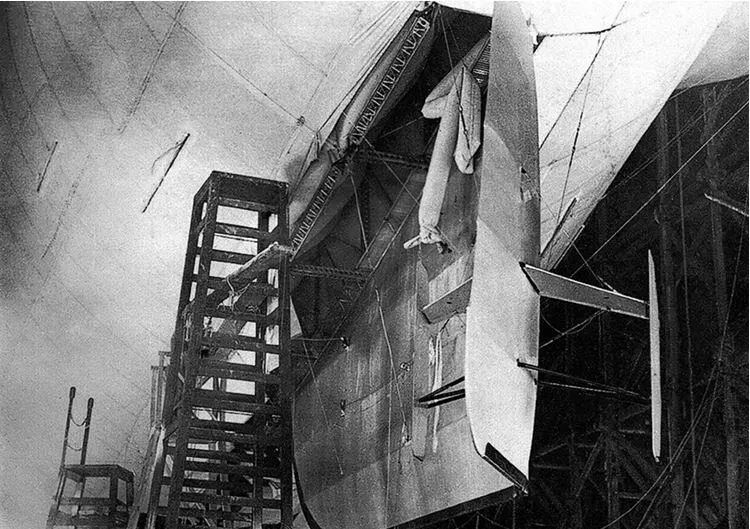

Нижний стабилизатор с рулём направления. Две боковые вертикальные плоскости, прикреплённые к рулю, – надкрылки Флетнера, выполняющие функцию аэродинамической компенсации (Ист. илл. 16)

Первая публикация в России

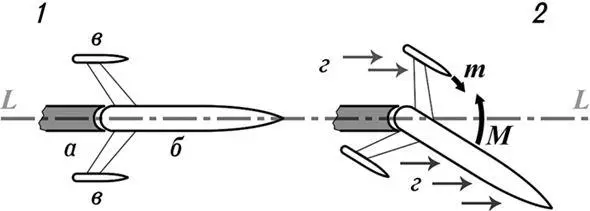

Механизм действия надкрылков Флетнера:

1 – руль в нейтральном положении; 2 – руль отклонён.

L – L – продольная ось; а – краевая часть стабилизатора; б – руль; в – надкрылки; г – набегающий поток воздуха

Давление набегающего потока на руль и надкрылок, находящийся с противоположной стороны относительно продольной оси, создаёт относительно оси вращения руля разнонаправленные моменты – соответственно M и m. Это уменьшает общий момент, стремящийся вернуть руль в нейтральное положение, и снижает усилия на тросах управления и штурвале

Оболочка дирижабля «СССР-В7 бис», наполненная газом и подготовленная для монтажа киля и оперения. 1935 годОбращает на себя внимание характерный раскрой оболочки внизу – под киль с вершиной, обращённой вверх, а не вниз, как на кораблях типа N (Ист. илл. 3)

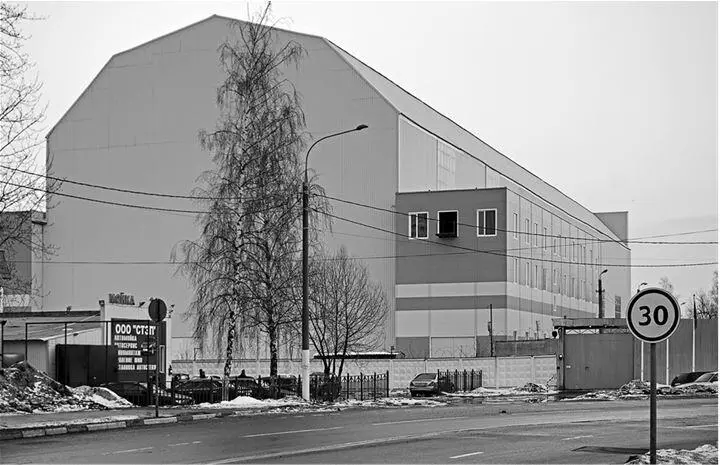

Долгопрудненский эллинг. Наши дни

Фото автора

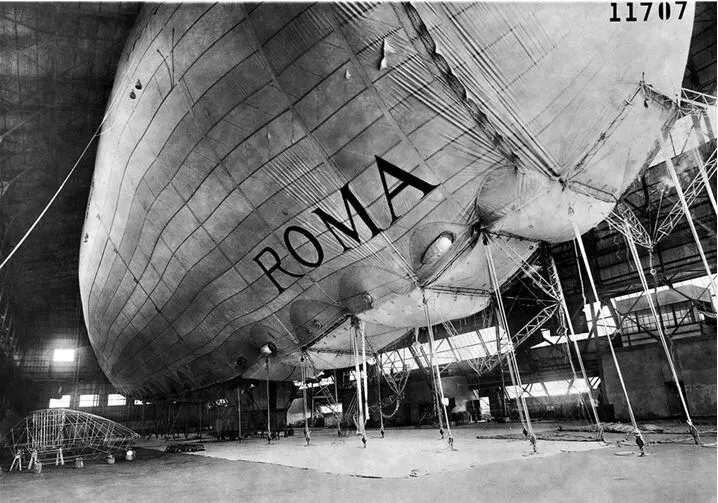

Сборка полужёсткого дирижабля Roma. 1921 год

Первый дирижабль, в котором была применена «нобилевская» килевая ферма треугольного сечения вершиной вниз. Доставлен в разобранном виде из Италии в США. Оболочка, уже наполненная водородом, удерживается тросами на блоках, закреплённых в полу эллинга. Идёт монтаж килевой фермы. Слева на полу – подготовленный к монтажу купол носового усиления (Ист. илл. 10)

Сборка полужёсткого дирижабля Roma (увеличенный фрагмент предыдущего снимка)

Выделена одна секция киля в сборе: сплошные линии – шпангоуты, пунктирные – балочки стрингеров. Левее находится ещё одна такая же. Точечной линией вверху показан внешний катенарный пояс— вшитый в кромку оболочки стальной трос, проходящий через кольца в узлах киля

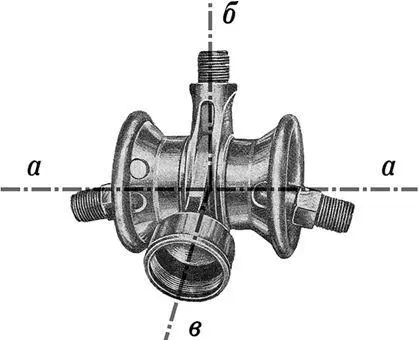

Итальянский шаровой шарнир

Такие шарниры использовались в дирижаблях типа N для соединения балочек стрингеров и шпангоутов в узлах киля:

а – продольная ось (стрингеров); б и в – оси балочек шпангоута (поперечная плоскость); слева и справа – концевые болты стрингерных балочек

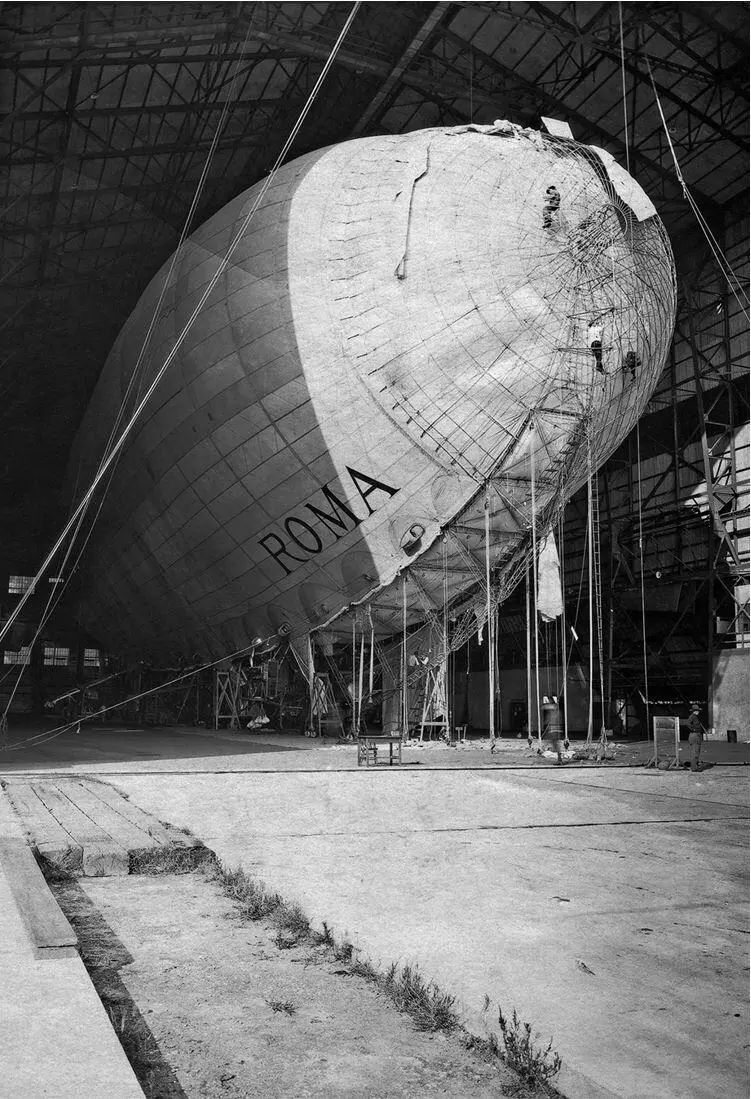

Сборка полужёсткого дирижабля Roma. 1921 год

Заканчивается монтаж киля и носового усиления

Фото предоставил Ричард Тредвей / Photo courtesy of Richard C. Treadway

Сборка дирижабля Roma. 1921 год. Вид в сторону кормы

Механик занимается монтажом одного из двух передних двигателей Ansaldo мощностью 450 лошадиных сил (всего дирижабль имел три пары таких двигателей). Сзади него видна лопасть винта, далее – четыре окна пассажирской каюты, расположенной внутри киля, впереди – прямоугольный радиатор водяного охлаждения, ориентированный навстречу набегающему потоку воздуха

Фото предоставил Ричард Тредвей / Photo courtesy of Richard C. Treadway

Первый полёт дирижабля Roma в США. 15 ноября 1921 года

Хорошо видны очертания киля и носового усиления, трёх винтомоторных групп и кабины управления, находящейся внутри киля (Ист. илл. 10)

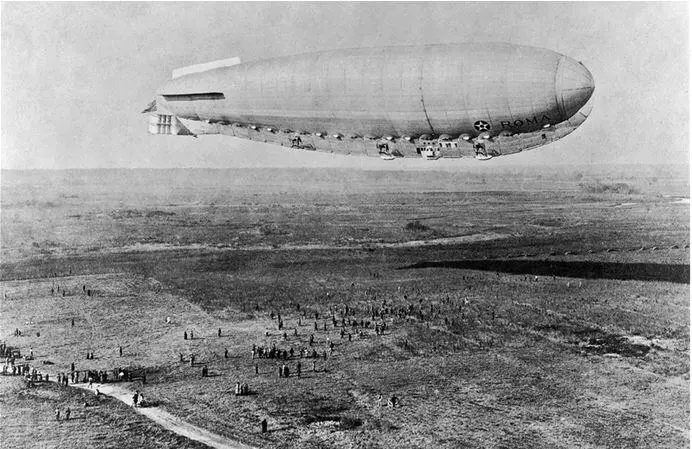

Дирижабль Roma заходит на посадку (увеличенный фрагмент исходного снимка)(Ист. илл. 1)

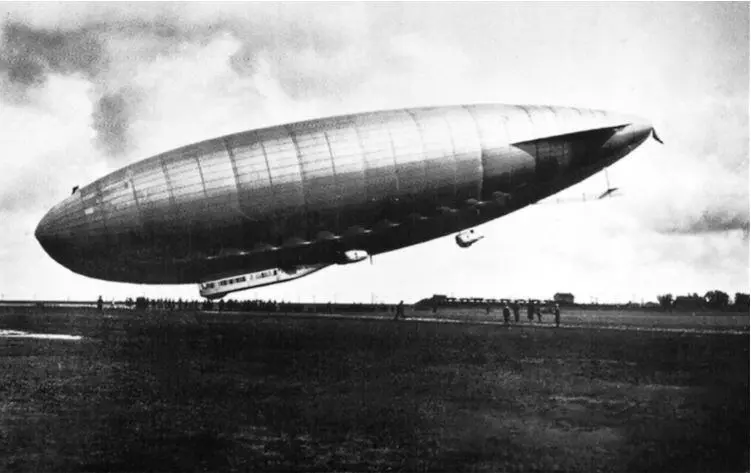

Дирижабль N-1 до переоборудования для арктического перелёта. 1924–1925 годы

Стоит обратить внимание на кабину, занимающую в длину четыре с половиной секции киля. Впоследствии, при подготовке к арктическому перелёту, она была существенно укорочена.
