• установить указатель визирного приспособления компаса точкой над делением, соответствующим величине заданного азимута;

• повернуть компас так, чтобы указатель визира находился впереди;

• поворачиваться самому вместе с компасом до тех пор, пока нулевая точка не совпадет с северным концом стрелки; направление указателя визира и будет направлением по заданному азимуту.

Совмещение визирной линии с направлением на предмет (цель) достигается многократным переводом взгляда с визирной линии на цель и обратно. Не рекомендуется поднимать компас до уровня глаз, снижается точность измерения. Точность измерения азимутов с помощью компаса Андрианова составляет плюс-минус 2–3°.

C помощью компаса можно определить угол между направлением на север (направлением магнитной стрелки компаса) и направлением на наблюдаемый предмет. Этот угол, измеренный по ходу часовой стрелки, называется магнитным азимутом. В войсковой разведке магнитным азимутом пользуются при целеуказании, определении и выдерживании направления движения и в других случаях. Для определения магнитного азимута на предмет (цель) c помощью компаса Андрианова он поднимается в горизонтальном положении c освобожденной магнитной стрелкой на высоту 10–12 см ниже уровня глаз, затем поворотом компаса под северный конец стрелки подводится нулевой штрих лимба, другой рукой, не сбивая положения стрелки и корпуса, поворачивается крышка с визирной линией (линией, проходящей через прорезь и мушку) в направлении на предмет (цель). Совмещение визирной линии с направлением на предмет (цель) достигается многократным переводом взгляда с визирной линии на цель и обратно. Не рекомендуется поднимать для этой цели компас до уровня глаз, так как при этом сбивается ориентировка компаса (лимб и стрелка не видны), и точность измерения не повышается, а снижается. Оптимальная точность измерения азимутов с помощью компаса Андрианова 2–3°.

C помощью артиллерийского компаса азимут можно измерить несколько точнее. Для этого компас с откинутой на 45° зеркальной крышкой берется пальцами обеих рук за корпус снизу и поднимается до уровня глаз; по визирной линии, проходящей через центр компаса и прорезь в основании зеркальной крышки, компас направляется на цель; поворотом совмещается нулевой штрих лимба с северным концом стрелки и снимается отсчет угла на лимбе против визирной линии у основания крышки. Это и будет магнитный азимут на цель. Контроль ориентировки компаса осуществляется по отражению в зеркале крышки. Нахождение направлений по указанному азимуту с помощью компаса производится в обратном порядке. Сначала устанавливают на лимбе нужный азимут. Компас Андрианова ориентируют и примерно определяют указанное направление на местности; затем, повернувшись в том направлении и держа компас на уровне 10–12 см ниже глаз, точно ориентируют его и визируют на местности установленный магнитный азимут. Для того чтобы запомнить это направление на линии визирования, замечают удаленный ориентир, который в последующем не теряют из виду. Артиллерийский компас держат в руке на уровне глаз и поворачиваются, глядя в зеркало, до тех пор, пока северный конец магнитной стрелки не подойдет к нулевому отсчету лимба; затем на линии визирования замечают ориентир, направление на который и будет направлением установленного на лимбе магнитного азимута.

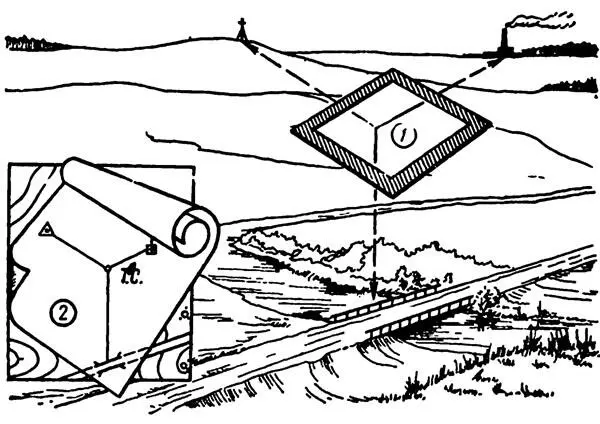

Определение точки стояния способом Болотова

Движение по азимутам — способ выдерживания направления пути (маршрута) c помощью компаса или гирополукомпаса; он применяется при плохой видимости (ночью, в туман и т. п.) и на местности, бедной ориентирами (в лесу, пустыне и т. п.), а также при отсутствии карт на незнакомой местности. Данные, необходимые для движения по азимутам (магнитные азимуты направлений между точками поворота на маршруте и расстояния между ними), определяют по крупномасштабной карте. На ней определяют маршрут и точки поворотов у ориентиров, которые можно легко опознать на местности (перекрестки дорог, мосты, отдельные строения). Расстояния между ориентирами при движении днем пешим порядком не должны превышать 1–2 км, а при движении на машине и выдерживании направления движения по гирополукомпасу — 6–10 км. Для движения ночью ориентиры по маршруту намечаются чаще.

Для движения по заданному азимуту надо:

• изучить на карте местность между исходным и конечным пунктами движения и наметить маршрут, легко распознаваемый по местным предметам;

• начертить избранный маршрут на карте и определить азимуты всех звеньев маршрута;

• определить на карте длину каждого звена маршрута в шагах (пара шагов в среднем равна 1,5 м);

• все данные для движения записать в полевую книжку в виде таблицы или схематичного чертежа.

Придя на исходный пункт, следует:

• ориентироваться по компасу;

• установить указатель подвижного кольца компаса против отсчета, равного величине азимута первого звена маршрута (в нашем примере — 335°);

• плавно поворачивать компас до тех пор, пока нулевое деление не совпадет с северным концом стрелки; тогда визирное приспособление будет показывать направление движения по азимуту — 335°;

• в этом направлении выбрать какой-нибудь предмет и идти на него. Подойдя к предмету, нужно проверить ориентировку компаса и продолжить путь до первой поворотной точки;

• у первой поворотной точки нужно установить по компасу азимут на следующий поворотный пункт и двигаться на него так же, как из исходного пункта.

Дирекционные углы [1] Дирекционный угол — угол между проходящим через данную точку направлением и вертикальной линией координатной сетки. направлений на точки поворотов измеряются транспортиром, артиллерийским кругом или хордоугломером. Измеренные дирекционные углы направлений переводят в магнитные азимуты по формуле:

Ам=а — (±ПН), где Ам — магнитный азимут; а — дирекционный угол; ПН — поправка направления [2] Поправка направления — угол между вертикальной линией координатной сетки и магнитным меридианом. Указывается на карте под южной стороной рамки в виде схемы с пояснительным текстом. .

Данные, необходимые для движения по азимутам, оформляют на карте, специально составленной схеме маршрута или в таблице.

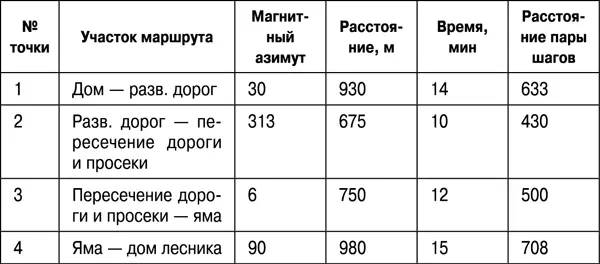

Данные, необходимые для движения по азимутам (пример)

Движение по азимутам начинается с исходной точки, на которой с помощью компаса находят нужный азимут направления движения на местности. В движении ведут отсчет пройденного расстояния (по спидометру, парами шагов, по времени). В случае если по прохождении заданного расстояния ориентира не окажется, в точке выхода оставляют знак или одного-двух разведчиков, а ориентир разыскивают в радиусе, равном 0,1 расстояния, пройденного от предыдущего ориентира. Для выдерживания направления в движении кроме периодического уточнения направления по компасу используются дополнительные ориентиры: звезды, направление ветра и другие вспомогательные признаки. Для движения по азимуту ночью нужно перед выходом (при подготовке к действиям) подержать компас на яркую электрическую лампу или солнце, чтобы зарядить светящиеся части. Обход препятствий в зависимости от условий может совершаться одним из следующих способов. При наличии видимости через препятствие:
