• заметить ориентир по направлению движения на противоположной стороне препятствия;

• обойти препятствие и продолжать движение от замеченного ориентира; ширину препятствия определить любым способом (на глаз, по известной угловой величине ориентира и т. д.) и прибавить к пройденному расстоянию.

Другой способ, применяемый при отсутствии видимости через препятствие, заключается в том, что обход совершается по прямым направлениям, азимуты и длина которых строго фиксируются для выхода на заданное направление.

Вначале выбранные по маршруту движения ориентиры соединяют прямой линией, но так, чтобы эта линия пересекала хотя бы одну из вертикальных линий километровой сетки. Затем измеряют транспортиром угол от северного направления вертикальной линии километровой сетки по ходу часовой стрелки до направления на предмет. При этом транспортир прикладывается к вертикальной линии километровой сетки так, чтобы риска (черточка) на линейке транспортира совпадала с той точкой, где прочерченное направление пересекает вертикальную линию километровой сетки, а крайние деления транспортира (0 и 180) совместились с направлением этой линии. Далее, уменьшив или увеличив измеренные углы на величину отклонения магнитной стрелки, получим магнитные азимуты. Отклонением магнитной стрелки или поправкой направления называют угол между вертикальной линией километровой сетки и стрелкой компаса (магнитным меридианом). Данные о величине склонения стрелки всегда даются под южной (нижней) стороной рамки карты в виде схемы и текста.

Выполняется в отличие от вышеизложенного на ориентированной карте с учетом магнитного склонения. Магнитное склонение бывает или восточное со знаком «+», или западное со знаком «—». Зная величину и знак отклонения, нетрудно совместить направление одной из сторон рамки листа карты (западное или восточное) c направлением истинного меридиана. При совмещенном положении сторон рамки карты с направлением истинного меридиана карта будет ориентирована точно.

Практически это делают так:

• установить на одну из боковых сторон карты компас так, чтобы линия север — юг шкалы компаса совпала с направлением этой стороны рамки, а ноль (C) на шкале был направлен к северной стороне рамки карты;

• отпустить тормоз стрелки компаса и, когда стрелка успокоится, поворачивать карту до тех пор, пока стрелка не станет своим северным концом против нулевого деления (C) шкалы компаса;

• повернуть карту, не сдвигая компаса, так, чтобы северный конец стрелки встал против деления, соответствующего величине и знаку склонения для данного листа карты;

• ориентированную таким образом карту закрепляют;

• соединить прямыми линиями ориентиры: овраг — сарай, сарай — камень;

• установить компас на прочерченной прямой между ориентиром так, чтобы линия «север — юг» шкалы совпала с этим направлением, а нулевое деление (C) было направлено в сторону движения;

• когда стрелка успокоится, сделать отсчет по шкале против северного конца стрелки; вычесть полученный отсчет из 360°, эта разность и будет магнитный азимут.

При измерении углов, определении расстояний и целеуказании войсковые разведчики обычно пользуются системой отсчета, принятой в артиллерии. Сущность ее заключается в том, что при делении окружности на 6000 равных частей длина дуги одной части будет округленно равна 1/1000 радиуса этой окружности. Центральный угол, опирающийся на дугу, равную 1/6000 части окружности, принят за единицу измерения углов и называется делением угломера или тысячной (0-01). Между линейными и угловыми величинами существует определенная зависимость: Д×У=В× 1000 (для запоминания — «ДУю В Тысячу»), где Д — радиус окружности (расстояние до цели); В — длина дуги (длина, ширина или высота цели); У — угловая величина цели, измеренная в тысячных. Из этого соотношения выводятся формулы тысячной:

При измерении углов в тысячных называют и записывают вначале число сотен, а затем десятков и единиц тысячных. Сотни отделяются от остальных знаком дефис. Если сотен и десятков нет, вместо них записываются нули.

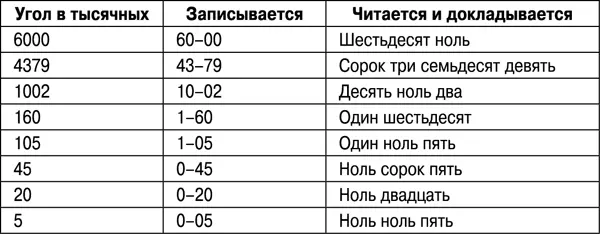

Порядок записи и чтения углов в тысячных

При переходе от делений угломера (тысячных) к градусной мере пользуются соотношениями:

0-01 = 3,6′;

1-00 = 6°;

1°=0-17,

а также специальными таблицами.

Угловые измерения выполняются с помощью приборов наблюдения, линейки, прицельных приспособлений стрелкового оружия или визуально (на глаз). Шкалы и сетки оптических прицелов, биноклей, буссолей, дальномеров и других приборов наблюдения отградуированы в тысячных (делениях угломера). В зрительной трубе бинокля имеются две взаимно перпендикулярные шкалы для измерения горизонтальных и вертикальных углов. Цена малого деления равна 0-05, большого — 0-10. Вертикальная шкала рассчитана на 0-20, горизонтальная у биноклей Б-6 и Б-8 — на 1-00, Б-12 — 0-80 и Б-15 — 0-60. Для измерения угла между ориентиром и целью совмещают какой-либо штрих горизонтальной шкалы с ориентиром, подсчитывают число делений до цели, умножают полученное число на 5 и получают значение измеряемого угла в тысячных. Горизонтальный угол между основанием горы и деревом равен 0-15, а вертикальный угол между вершиной и основанием дерева — 0-10. Если же предметы, между которыми нужно измерить угол, не помещаются в поле зрения бинокля, то его измеряют по частям, перемещая последовательно сетку бинокля и измеряя углы отрезками между намеченными точками; сумма всех измеренных углов и будет равна углу между двумя ориентирами.

Для устройства самодельной угломерной шкалы следует заметить биноклем или буссолью на местности две удаленные точки с расстояния между ними 2-00, а затем вытянуть руку с линейкой (карандашом, записной книжкой, расческой и т. п.) вперед на полную длину и отметить на ней по замеченным точкам угловое расстояние 2-00. Отмеченный участок делится и градуируется через 0-05, и получается угломерная шкала, которую рекомендуется иметь каждому разведчику. Чтобы с ее помощью измерить угол между ориентиром и целью, нужно вытянуть полностью вперед руку с линейкой и заметить по нанесенной шкале угловое расстояние между ними. Для измерения углов в тысячных может служить любая линейка с миллиметровыми делениями: один миллиметр на расстоянии 50 см от глаза соответствует углу 0-02.
