Наличие в арсенале ЦРУ микрофонов различных типов теоретически позволяет агенту выбирать оптимальный вариант микрофона для каждого конкретного случая. Однако на практике необходимость в подслушивании может возникнуть в любой момент, и не всегда у агента, работающего в далекой стране, будет время ожидать доставки нужного ему типа микрофона. Поэтому агент должен уметь приспосабливать для своих нужд те микрофоны, которые в тот момент окажутся в его распоряжении, а для этого он должен иметь четкое представление о технических возможностях того или иного микрофона и пользоваться всем тем, что «имеется под рукой».

Сказанное можно отнести ко всем техническим приспособлениям и аппаратуре, которая может понадобиться агенту: фотоаппаратам, магнитофонам, радиоаппаратуре и т. п. Если агент при сборе информации имеет возможность обойтись образцами серийной техники, выпускаемой местной промышленностью, то следует по возможности использовать ее, не заказывая лишний раз технику из Центра. Конечно, ни на одном изделии, которым технические службы снабжают своего агента, не стоит штамп «Сделано в ЦРУ», но для контрразведчиков противника наличие у гражданина специальных технических средств и нестандартных приспособлений неизвестного происхождения и непонятного назначения станет явной уликой против него при возможном обыске и прямо укажет на него как на шпиона.

Что же касается микрофонов, то ниже будут рассмотрены как стандартные микрофоны, так и специальные.

Первым, довольно широко распространенным, является угольный порошковый микрофон (рис. 6). В нем содержатся мелкие зерна угля между тонкими пластинами мембран; звуковые волны поочередно сжимают и разрежают уголь, чем регулируется количество тока, проходящего через него. Эти микрофоны используются в телефонах и во многих микрофонах простых магнитофонов. Этот тип микрофона имеет некоторые недостатки. Они недостаточно чувствительны для восприятия звука с расстояния свыше 5 м. Кроме того, они требуют большого количества энергии, что неприемлемо при расчете на длительную установку с автономным источником питания (батарейкой).

Второй тип микрофонного устройства называется пьезоэлектрическим , потому что в нем используются некоторые пьезокристаллы — устройства, действие которых основано на пьезоэлектрическом эффекте (появление электрических зарядов разного знака на противоположных гранях некоторых кристаллов при их сжатии, растяжении и т. д. или деформации этих же кристаллов под действием внешнего электрического поля). Это довольно хороший тип микрофона, так как он не нуждается во внешнем источнике питания, поскольку кристалл при воздействии давления от звуковой волны создает свой собственный ток (рис. 8).

Рис. 6.

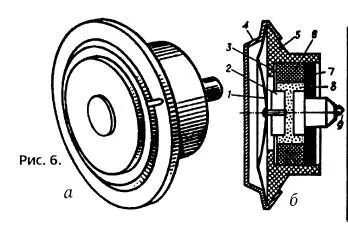

Капсюль угольного микрофона: а — внешний вид; б — схема устройства; 1 — мембрана; 2 — подвижный электрод; 3 — слюдяная шайба; 4 — перфорированная металлическая крышка; 5 — корпус; 6 — пластмассовое кольцо; 7 — шайба; 8 — угольный порошок; 9 — неподвижный электрод

Рис. 7.

Разрез и схема включения в электрическую цепь угольного микрофона: 1 и 2 — подвижный и неподвижный электроды, подключаемые к электрической цепи; 3 — угольный порошок; 4 — корпус; 5 — защитный кожух; 6 — диафрагма; 7 — угольный микрофон; 8 — электрическая батарея питания микрофона; 9 — трансформатор; 10 — выводы трансформатора

Рис. 8.Пьезоэлектрический микрофон (разрез): 1– защитный кожух; 2 — диафрагма; 3 — пьезоэлемент; 4 — корпус; 5 — кабель; 6 — выводы

Кроме того, они довольно чувствительны, но должны подсоединяться к усилителю. Такими своеобразными микрофонами могут служить древесно-стружечные плиты — крышки столов, шкафов и книжных полок с жестко-приклеенными к ним пьезокристаллами. Тонкие провода протягиваются под обоями или в плинтусах и обычно покидают комнату вместе с телефонной или радиотрансляционной линией. Явным недостатком является необходимость предварительного проникновения в намечаемое помещение при довольно долгом — вплоть до нескольких часов — пребывании там.

Существенным недостатком микрофонов этого типа является то, что они относительно нестойки к перепадам температур и влажности, что не позволяет их длительное использование вне закрытых помещений.

Третий тип микрофона — электродинамический (рис. 9–11), который представляется самым эффективным и устойчивым. Это сильный и чувствительный микрофон, но обычно он нуждается в дополнительном усилении. В этом микрофоне для преобразования звуковых колебаний в электрические используют явление возникновения электродвижущей силы индукции в металлическом проводнике, совершающем под действием звуковых волн вынужденные колебания в поле постоянного магнита.

Микрофоны, как уже было отмечено, преобразуют звук в электрический сигнал и в совокупности со специальными усилителями и фильтрами могут использоваться в качестве подслушивающих устройств. Для этого создается скрытая проводная линия связи, обнаружить которую можно лишь физическим поиском либо (что сложнее) путем контрольных измерений сигналов во всех проводах, имеющихся в помещении.

Стационарные микрофоны маскируются в самых разных местах контролируемого пространства и соединяются тончайшими проводниками с создаваемым неподалеку постом подслушивания.

Рис. 9.Катушечный электродинамический микрофон (разрез): 1 — акустическое сопротивление; 2 — корпус; 3 — трансформатор; 4 — выводы; 5 — кабель; 6 — магнит; 7 — акустический канал; 8 — гофрированный воротник; 9 — защитный кожух; 10 — диафрагма; 11 — звуковая катушка

Рис. 10.Электродинамический микрофон катушечного типа: 1 — диафрагма; 2 — звуковая катушка; 3 — гофрированный воротник; 4 — магнитопровод; 5 — полюсный наконечник; 6 — магнит

Рис. 11.Схема включения ленточного электродинамического микрофона в электрическую цепь: 1 — гофрированная лента; 2 — полюсные наконечники; 3– магнит; 4 — трансформатор; 5 — выводы трансформатора; 6 — вторичная обмотка трансформатора; 7 — первичная обмотка трансформатора
